جودة وحدة الحثالة الليزرية عالية الدقة TDL45IMU مع تصميم متين وانخفاض استهلاك الطاقة للمنصات بدون طيار مصنع

وحدة الحثالة الليزرية عالية الدقة TDL45IMU مع تصميم متين وانخفاض استهلاك الطاقة للمنصات بدون طيار

Name: وحدة الحثالة الليزرية عالية الدقة TDL45IMU مع تصميم متين وانخفاض استهلاك الطاقة للمنصات بدون طيار
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45IMU
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDL45IMU

مكان المنشأ: الصين

شروط الدفع: تي/تي

التعبئة والتغليف القياسية: صندوق الكرتون

ملخص المنتج

وحدة الحصانة الليزرية عالية الدقة TDL45IMU هذه الوحدة الليزرية المتقدمة تتمتع بتصميم صلب مع استهلاك طاقة منخفض، وتقدم أداء استثنائي في البيئات المطالبة. لمحة عامة عن المنتج وحدة TDL45IMU اللازرية القاسية تجمع بين الحجم المدمج، والبناء الخفيف، واستهلاك الطاقة المنخفضة، ودقة عالية.أنها تتحمل سيناريوها...

سمات المنتج المخصصة

إبراز

وحدة القصور الذاتي بالليزر عالية الدقة

,

وحدة قياس القصور الذاتي ذات التصميم القوي

,

وحدة قياس بالقصور الذاتي ذات استهلاك منخفض للطاقة

وصف المنتج

وحدة الحصانة الليزرية عالية الدقة TDL45IMU

هذه الوحدة الليزرية المتقدمة تتمتع بتصميم صلب مع استهلاك طاقة منخفض، وتقدم أداء استثنائي في البيئات المطالبة.

لمحة عامة عن المنتج

وحدة TDL45IMU اللازرية القاسية تجمع بين الحجم المدمج، والبناء الخفيف، واستهلاك الطاقة المنخفضة، ودقة عالية.أنها تتحمل سيناريوهات التطبيق ذات الأثر العالي والاهتزاز العاليمناسبة لتصميمات القيود النقية، هذه الوحدة تلبي متطلبات المنصات الحديثة بدون طيار، تحت الماء / أسلحة الطوربيد،و منصات أسلحة الصواريخ التي تتطلب حجمًا مضغوطًا وقياسًا للحركة بدقة عالية.

الحجم المدمج وتصميم خفيف الوزن
عملية استهلاك طاقة منخفضة
قدرات قياس عالية الدقة
نظام تخفيف الاهتزاز بثماني نقاط
البناء القوي للبيئات القاسية
القياس الديناميكي للحركة الزاوية والخطية للناقل

مواصفات الأداء

أداء الجيروسكوب

المعلم	المواصفات	القيمة
استقرار تعصب الصفر (100s)	استقرار التحيز الصفري	0.01°/ساعة
عدم وجود أي تحيز في التكرار	التكرار	0.005°/ساعة
عامل الحجم	عامل مقياس الحرارة الكاملة	≤5ppm
معامل المشي العشوائي	مؤشرات أخرى	0.002°/ساعة
نطاق الإدخال	قدرة النطاق	400°/s

أداء عداد التسارع

المعلم	المواصفات	القيمة
الخطأ الشهري	مؤشر الانحراف	20 ميكروغرام
حساسية درجة الحرارة من دون تحيز	مؤشر التحيز الصفري	20μg/°C
خطأ شهري في عامل المقياس	عامل الحجم	20 جزء في المئة
حساسية درجة حرارة عامل المقياس	حساسية درجة حرارة عامل المقياس	20ppm/°C
نطاق الإدخال	مؤشر النطاق	± 20 غرام

خصائص النظام

المعلم	المواصفات	القيمة
درجة حرارة العمل	الأداء البيئي	-40 درجة مئوية 60 درجة مئوية
درجة حرارة التخزين	الأداء البيئي	-45 درجة مئوية 70 درجة مئوية
إمدادات الطاقة	المتطلبات العامة	18V36 ((DC)
استهلاك الطاقة المستقر	المتطلبات العامة	≤20W (بدء التشغيل ≤25W)

بروتوكول الاتصال

يعمل مخرج البيانات في 460800 باود مع 8 بتات بيانات ، 1 بيت توقف ، لا يوجد مجموعات التحقق ، ونقل ترتيب بايت منخفض إلى عالي. يتضمن البروتوكول بيانات IMU الخام ، بيانات أمر المستخدم ،بيانات سجلات الملاحة الفضائية، وبيانات نتائج الملاحة.

SN	محتوى الرسالة	النوع	الملاحظات
1 ~ 2	رأس الإطار	شرب	0x5A،0x54
3	طول الإطار	شرب	0x1E
4	معرف الإطار	شرب	0x04
5 ~ 8	رقم الإطار	int	تراكم 200 هرتز
9~11	إكس خروج مقياس التسارع	char*3	الملاحظة 1
12~14	Y مخرج المسرع	char*3
15~17	Z مخرج المسرع	char*3
18~20	خروجاً للجيرسكوب	char*3	الملاحظة 2
21~23	Y مخرج الجيروسكوب	char*3
24~26	Z مخرج الجيروسكوب	char*3
27	الاحتياطي	شرب
28~31	الاحتياطي	int
32~33	الاحتياطي	قصيرة	0x04
34	مبلغ التحقق		ما مجموعه 4-33 بايت

الملاحظة 1: حساب زيادة السرعة
قيمة زيادة السرعة في 5 ملم إصدار بواسطة مقياس التسارع في الوقت tk هو yk (وحدة: m / s). يتضمن الحساب عمليات التدوير وحدود النطاق الصحيح للحفاظ على الدقة ضمن نطاق [0,1e7].

الملاحظة 2: حساب زيادة الزاوية
قيمة الزيادة الزاوية لخروج الجيروسكوب في 5 ميس في الوقت tk هي xk (وحدة: rad). منهجية حساب مماثلة مع عمليات التدوير وحدود النطاق الصحيح داخل نطاق [0,1e7].

واجهات كهربائية

تتضمن الواجهات الكهربائية الخارجية واجهة الطاقة واجهة الاتصال RS422 واجهة Ethernet 100Mbps. نموذج المقبس: J30JM-21ZKP43، نموذج القابس المتطابق: J30J-21TJL.

الدبوس	الاتصال	اسم الإشارة	خصائص الإشارة
1,12	مصدر الطاقة الخارجي	إيجابية إمدادات الطاقة	24 فولت
2,13	أرضية الطاقة	أرضية إمدادات الطاقة في PCS	أرضية الطاقة
3	إشارة 200 هرتز	IMU_TX1+	البيانات الإخراجية لجهاز المراقبة الداخلية إيجابية
14	إشارة 200 هرتز	IMU_TX1-	البيانات الصادرة من وحدة المراقبة الداخلية سلبية
6	إشارة المزامنة	IMU_SYN+	إشارة مزامنة وحدة المراقبة الداخلية إيجابية
17	إشارة المزامنة	(إم يو_سين)	إشارة مزامنة الوحدة الداخلية السلبية

الأبعاد والوزن

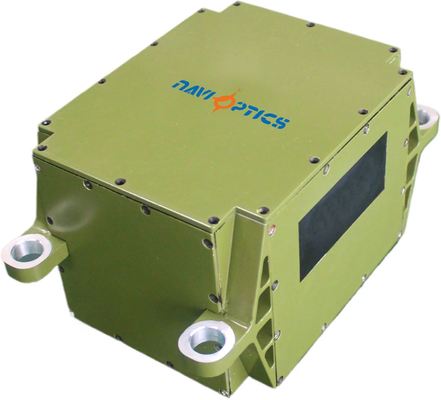

وحدة الحثالة الليزرية عالية الدقة TDL45IMU مع تصميم متين وانخفاض استهلاك الطاقة للمنصات بدون طيار 0

الأبعاد:185 ملم * 136 ملم * 110 ملم (± 1 ملم ، باستثناء الموصات)
وزن:≤ 3.2kg
