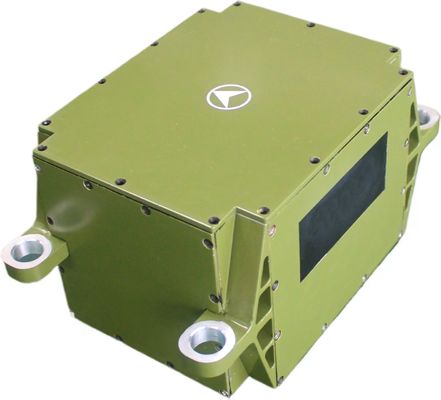

وحدة ثبات ليزر TDL45IMU ذات الدقة العالية ذات الحجم الصغير لبيئات التأثير والاهتزاز الكبيرة

Name: وحدة ثبات ليزر TDL45IMU ذات الدقة العالية ذات الحجم الصغير لبيئات التأثير والاهتزاز الكبيرة
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45IMU
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDL45IMU

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

شروط الدفع: L/C ، T/T.

التعبئة والتغليف القياسية: صندوق الكرتون

TDL45IMU0 Laser Inertial Unit.pdf

PDF

ملخص المنتج

وحدات القصور الليزرية ذات الحجم الصغير و الدقة العالية TDL45IMU هذه الوحدة اللازرية المدمجة تقدم أداء استثنائي بحجمها الصغير، وزنها الخفيف، استهلاك الطاقة المنخفض، ودقة عالية.إنه يتحمل الأضرار الكبيرة، بيئات الاهتزاز العالي ويدعم تصميم القيود النقية لمختلف المنصات غير المأهولة وأنظمة الأسلحة. لمحة ع...

سمات المنتج المخصصة

إبراز

وحدة تجارية صغيرة عالية الدقة TDL45IMU

,

وحدة الكفاءة اللازرية المقاومة للآثار الكبيرة

,

وحدة قياس IMU مقاومة الاهتزازات الكبيرة

صفر استقرار التحيز (100s):

0.01 °/H.

التكرار الصفري للانحياز:

0.005 درجة/ساعة

عامل مقياس درجة الحرارة الكامل:

≥5 جزء في المليون

معامل المشي العشوائي:

0.002 درجة/ساعة

نطاق الإدخال:

400 درجة/ثانية

وصف المنتج

وحدات القصور الليزرية ذات الحجم الصغير و الدقة العالية TDL45IMU

هذه الوحدة اللازرية المدمجة تقدم أداء استثنائي بحجمها الصغير، وزنها الخفيف، استهلاك الطاقة المنخفض، ودقة عالية.إنه يتحمل الأضرار الكبيرة، بيئات الاهتزاز العالي ويدعم تصميم القيود النقية لمختلف المنصات غير المأهولة وأنظمة الأسلحة.

لمحة عامة عن المنتج

تم تصميم TDL45IMU لتطبيقات متطلبة ، ويوفر قياسًا ديناميكيًا للحركة الزاوية للمحمول ومعلومات الحركة الخطية. مثالية للمنصات غير المأهولة ، وأسلحة المياه / الطوربيد والأرض ،في الهواء، ومنصات أسلحة الصواريخ التي تتطلب الملاحة الثابتة ذات الدقة العالية.

مواصفات الأداء

أداء الجيروسكوب

المعلم	المواصفات	القيمة
استقرار تعصب الصفر (100s)	مؤشر الحياد الصفر	0.01°/ساعة
عدم وجود أي تحيز في التكرار		0.005°/ساعة
عامل مقياس الحرارة الكامل	عامل الحجم	≤5ppm
معامل المشي العشوائي	مؤشرات أخرى	0.002°/ساعة
نطاق الإدخال		400°/s

أداء عداد التسارع

المعلم	المواصفات	القيمة
الانحراف الخطأ الشهري الشامل	مؤشر الانحراف	20 ميكروغرام
حساسية درجة الحرارة من دون تحيز	مؤشر الحياد الصفر	20μg/°C
عامل المقياس الخطأ الشهري الشامل	عامل الحجم	20 جزء في المئة
حساسية درجة حرارة عامل المقياس		20ppm/°C
نطاق الإدخال	مؤشر النطاق	± 20 غرام

المواصفات العامة والبيئية

المعلم	المواصفات	القيمة	الملاحظات
درجة حرارة العملية	الأداء البيئي	-40 درجة مئوية 60 درجة مئوية
درجة حرارة التخزين		-45 درجة مئوية 70 درجة مئوية
إمدادات الطاقة	المتطلبات العامة	18V36 ((DC)
استهلاك الطاقة المستقر		≤20 واط	استهلاك الطاقة عند البدء ≤ 25 واط

واجهات كهربائية

الدبوس	الاتصال	اسم الإشارة	خصائص الإشارة
1,12	مصدر الطاقة الخارجي	إيجابية إمدادات الطاقة PCS	24 فولت
2,13		أرضية إمدادات الطاقة PCS	أرضية الطاقة
3	مخرج إشارة 200 هرتز	IMU_TX1+	البيانات الإخراجية لجهاز المراقبة الداخلية إيجابية
14		IMU_TX1-	البيانات الصادرة من وحدة المراقبة الداخلية سلبية
6	إشارة التزامن	IMU_SYN+	إشارة مزامنة وحدة المراقبة الداخلية إيجابية
17		(إم يو_سين)	إشارة مزامنة الوحدة الداخلية السلبية

مظهر الهيكل وأبعاده

وحدة ثبات ليزر TDL45IMU ذات الدقة العالية ذات الحجم الصغير لبيئات التأثير والاهتزاز الكبيرة 0
