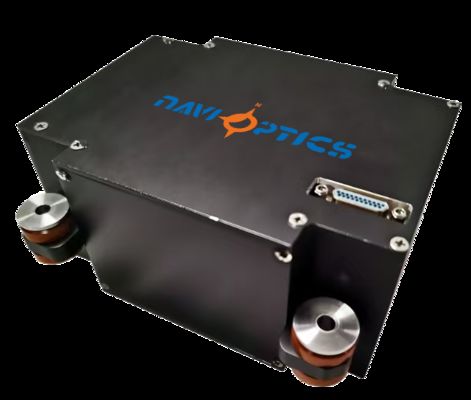

TDF42IMU0 وحدة الثبات في الألياف البصرية توفر وحدة الحثالة الألياف البصرية TDF42IMU0 حجمًا مضغوطًا وبناءً خفيفًا واستهلاكًا منخفضًا للطاقة وأداءً دقيقًا عاليًا.مصممة لتطبيقات متطلبة مع تأثيرات هزات كبيرة، هذه الوحدة مثالية لقياسات الثبات الصغيرة ذات الدقة العالية في أنظمة الطوربيد والأسلحة الأرضية / ...
| المعلم | المواصفات | القيمة |
|---|---|---|
| استقرار تعصب الصفر (100s) | استقرار التحيز الصفري | 0.05 درجة في الساعة |
| استقرار تعصب صفر (10s) | استقرار التحيز الصفري | 0.1°/ساعة |
| درجة حرارة متغيرة صفر تحيز | الاستقرار | 0.1°/ساعة |
| عامل الحجم | عامل مقياس الحرارة الكاملة | ≤200ppm |
| معامل المشي العشوائي | مؤشرات أخرى | 0.01°/ساعة |
| نطاق الإدخال | قياس معدل الزاوية | 400°/s |
| المعلم | المواصفات | القيمة |
|---|---|---|
| الخطأ الشهري | خطأ شامل في الانحراف | 50 ميكروغرام |
| حساسية درجة الحرارة من دون تحيز | مؤشر التحيز الصفري | 50μg/°C |
| خطأ شهري في عامل المقياس | خطأ شامل في عامل المقياس | 50 جزء في المئة |
| حساسية درجة حرارة عامل المقياس | حساسية درجة حرارة عامل المقياس | 50ppm/°C |
| نطاق الإدخال | قياس التسارع | ± 20 غرام |
| الدبوس | الاتصال | اسم الإشارة | خصائص الإشارة |
|---|---|---|---|
| 1,14 | مصدر الطاقة الخارجي | إيجابية إمدادات الطاقة PCS | 24 فولت |
| 2,15 | أرضية إمدادات الطاقة PCS | أرضية الطاقة | - |
| 10 | مخرج إشارة 200 هرتز | IMU_TX1+ | البيانات الإخراجية لجهاز المراقبة الداخلية إيجابية |
| 9 | مخرج إشارة 200 هرتز | IMU_TX1- | البيانات الصادرة من وحدة المراقبة الداخلية سلبية |
| 7 | إشارة التزامن | IMU_SYN+ | إشارة مزامنة وحدة المراقبة الداخلية إيجابية |
| 6 | إشارة التزامن | (إم يو_سين) | إشارة مزامنة الوحدة الداخلية السلبية |
| SN | المعنى | نوع البيانات | الطول | الوصف |
|---|---|---|---|---|
| 1-4 | رأس الحزمة | غير موقعة | 4 بايتات | 0x55,0x55,0x55,0x55,0x55 |
| 5-8 | عدد الحزم | غير موقعة | 4 بايتات | قيمة العد الداخلي لوحدة المراقبة الداخلية |
| 9-12 | بيانات الجيروسكوب | النقطة العائمة الدقيقة الواحدة | 4 بايتات | زيادة الزاوية (درجات) |
| 13-16 | بيانات الجيروسكوب | النقطة العائمة الدقيقة الواحدة | 4 بايتات | زيادة الزاوية (درجات) |
| 17-20 | Z بيانات الجيروسكوب | النقطة العائمة الدقيقة الواحدة | 4 بايتات | زيادة الزاوية (درجات) |
| 21-24 | X بيانات مقياس التسارع | النقطة العائمة الدقيقة الواحدة | 4 بايتات | زيادة السرعة (m/s) |
| 25-28 | بيانات عداد التسارع | النقطة العائمة الدقيقة الواحدة | 4 بايتات | زيادة السرعة (m/s) |
| 29-32 | Z بيانات مقياس التسارع | النقطة العائمة الدقيقة الواحدة | 4 بايتات | زيادة السرعة (m/s) |
| 33-34 | X درجة حرارة عداد التسارع | غير موقعة | 2 بايت | قياس الحرارة |
| 35 | إحصاء النبضات | غير موقعة | 1 بايت | - |
| 36 | حساب النبضات | غير موقعة | 1 بايت | - |
| 37 | موقع الإشارة | غير موقعة | 1 بايت | - |
| 38 | مبلغ التحقق | غير موقعة | 1 بايت | مجموع البايتات 1-37 |
