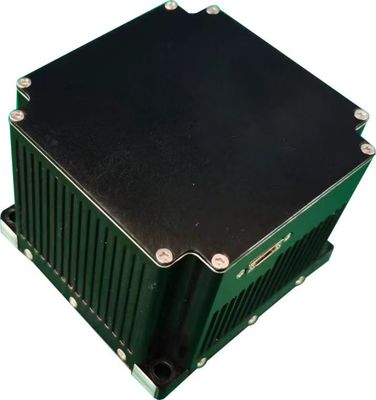

TDF37IMU0 الوحدة الثابتة ذات الدقة العالية مع وظائف القياس الديناميكية واستقرار 0.2 ° / ساعة

Name: TDF37IMU0 الوحدة الثابتة ذات الدقة العالية مع وظائف القياس الديناميكية واستقرار 0.2 ° / ساعة
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37IMU0
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDF37IMU0

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

شروط الدفع: L/C ، T/T.

التعبئة والتغليف القياسية: صندوق الكرتون

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

ملخص المنتج

وحدة الثبات العالية الدقة TDF37IMU0 توفر وحدات الثباتية الألياف البصرية مزايا كبيرة بما في ذلك الحجم المدمج، والتصميم الخفيف الوزن، وانخفاض استهلاك الطاقة، ودقة عالية الدقة.هذه الوحدات مصممة لتصميم نظام القيود النقي، تلبية المتطلبات الصارمة للمنصات الحديثة بدون طيار، والأسلحة تحت الماء / الطوربيد، و...

سمات المنتج المخصصة

إبراز

وحدة قياس جدرانية الألياف البصرية

,

قياسات ديناميكية عالية الدقة لجهاز المراقبة الداخلية

,

TDF37IMU0 وظائف الوحدة الثابتة

صفر استقرار التحيز (10s):

0.2 درجة/ساعة

درجة الحرارة المتغيرة صفر التحيز الاستقرار (100s):

0.5 درجة/ساعة

0.5 درجة/ساعة عامل المقياس غير الخطية:

≥20 جزء في المليون

معامل المشي العشوائي:

0.02°/√ح

نطاق الإدخال:

400 درجة/ثانية

وصف المنتج

وحدة الثبات العالية الدقة TDF37IMU0

توفر وحدات الثباتية الألياف البصرية مزايا كبيرة بما في ذلك الحجم المدمج، والتصميم الخفيف الوزن، وانخفاض استهلاك الطاقة، ودقة عالية الدقة.هذه الوحدات مصممة لتصميم نظام القيود النقي، تلبية المتطلبات الصارمة للمنصات الحديثة بدون طيار، والأسلحة تحت الماء / الطوربيد، ومختلف أسلحة الأرض والهواء والصواريخ المنصات التي تتطلب عامل شكل صغير،معدات قياسات جدرانية عالية الدقة مع قدرات قياس ديناميكية لمعلومات الحركة الزاوية والخطية للناقل.

مواصفات الأداء

أداء الجيروسكوب

المشروع	المحتوى	مؤشر
مؤشر الحياد الصفر	استقرار التحيز الصفري (10s)	0.2°/ساعة
	درجة حرارة متغيرة استقرار صفر تحيز (100s)	0.5°/ساعة
عامل الحجم	عدم خطية عامل المقياس	≤20ppm
مؤشرات أخرى	معامل المشي العشوائي	0.02°/√h
	نطاق الإدخال	400°/s

أداء عداد التسارع

المشروع	المحتوى	مؤشر
مؤشر الانحراف	عدم إمكانية تكرار التحيز	0.3mg
مؤشر الحياد الصفر	حساسية درجة الحرارة الصفرية	50μg/°C
عامل الحجم	إمكانية تكرار عامل المقياس	300 جزء في المئة
	حساسية درجة حرارة عامل المقياس	20ppm/°C
مؤشر النطاق	نطاق الإدخال	± 20 غرام

خصائص الوحدة

المشروع	المحتوى	مؤشر	ملاحظة
الأداء البيئي	درجة حرارة العمل	-40 درجة مئوية 65 درجة مئوية
	درجة حرارة التخزين	-40 درجة مئوية 60 درجة مئوية
المتطلبات العامة	إمدادات الطاقة	18V36 ((DC)
	استهلاك الطاقة المستقر	≤8W	استهلاك الطاقة عند البدء ≤ 15 واط

واجهات كهربائية

الدبوس	الاتصال	اسم الإشارة	خصائص الإشارة
1,2	مصدر الطاقة الخارجي	إمدادات الطاقة PCS	24 فولت
3,4		إمدادات الطاقة لـ PCS	أرضية الطاقة
5	مخرج إشارة 200 هرتز	IMU_TX1+	البيانات الإخراجية لجهاز المراقبة الداخلية إيجابية
6		IMU_TX1-	البيانات الصادرة من وحدة المراقبة الداخلية سلبية
9	إشارة التزامن	IMU_SYN+	إشارة مزامنة وحدة المراقبة الداخلية إيجابية
10		(إم يو_سين)	إشارة مزامنة الوحدة الداخلية السلبية

مظهر الهيكل وأبعاده

TDF37IMU0 الوحدة الثابتة ذات الدقة العالية مع وظائف القياس الديناميكية واستقرار 0.2 ° / ساعة 0
