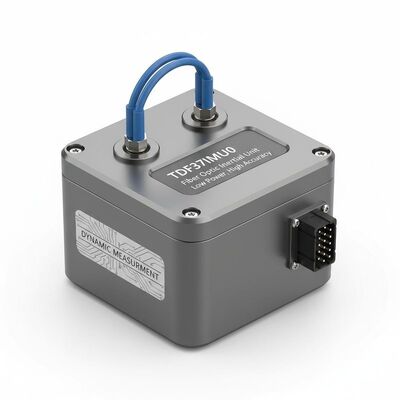

توفر الألياف الضوئية TDF37IMU0 IMU دقة عالية (ثبات جيروسكوبي 0.2 درجة/ساعة، ومقياس تسارع 0.3 ملجم) بحجم صغير (0.5 كجم). طاقة منخفضة (≥8 وات)، نطاق درجة حرارة واسع (-40 درجة مئوية ~ 65 درجة مئوية)، ومخرجات RS422 متعددة مثالية للمنصات غير المأهولة وأنظمة الصواريخ.
| المعلم | المواصفات | القيمة | ملاحظات |
|---|---|---|---|
| استقرار تعصب صفر (10s) | استقرار التحيز الصفري | 0.2°/ساعة | |
| درجة حرارة متغيرة حيز صفر (100s) | استقرار الحرارة | 0.5°/ساعة | |
| عدم خطية عامل المقياس | عامل الحجم | ≤20ppm | |
| معامل المشي العشوائي | مؤشرات أخرى | 0.02°/√h | |
| نطاق الإدخال | النطاق | 400°/s |
| المعلم | المواصفات | القيمة | ملاحظات |
|---|---|---|---|
| عدم وجود أي تحيز في التكرار | مؤشر الانحراف | 0.3mg | |
| حساسية درجة الحرارة من دون تحيز | مؤشر التحيز الصفري | 50μg/°C | |
| إمكانية تكرار عامل المقياس | عامل الحجم | 300 جزء في المئة | |
| حساسية درجة حرارة عامل المقياس | عامل الحجم | 20ppm/°C | |
| نطاق الإدخال | مؤشر النطاق | ± 20 غرام |
| المعلم | المواصفات | القيمة | ملاحظات |
|---|---|---|---|
| درجة حرارة العمل | الأداء البيئي | -40 درجة مئوية 65 درجة مئوية | |
| درجة حرارة التخزين | الأداء البيئي | -40 درجة مئوية 60 درجة مئوية | |
| إمدادات الطاقة | المتطلبات العامة | 18V36 ((DC) | |
| استهلاك الطاقة المستقر | متطلبات الطاقة | ≤8W | استهلاك الطاقة عند البدء ≤15 واط |
| عدد البايتات | المعنى | نوع البيانات | الطول | الوصف |
|---|---|---|---|---|
| 1-4 | رأس الحزمة | غير موقعة | 4 بايتات | 0x55,0x55,0x55,0x55,0x55 |
| 5-8 | عدد الحزم | غير موقعة | 4 بايتات | قيمة العد الداخلي لوحدة المراقبة الداخلية |
| 9-12 | بيانات الجيروسكوب | النقطة العائمة الدقيقة الواحدة | 4 بايتات | زيادة الزاوية (درجات) |
| 13-16 | بيانات الجيروسكوب | النقطة العائمة الدقيقة الواحدة | 4 بايتات | زيادة الزاوية (درجات) |
| 17-20 | Z بيانات الجيروسكوب | النقطة العائمة الدقيقة الواحدة | 4 بايتات | زيادة الزاوية (درجات) |
| 21-24 | X بيانات مقياس التسارع | النقطة العائمة الدقيقة الواحدة | 4 بايتات | زيادة السرعة (m/s) |
| 25-28 | بيانات عداد التسارع | النقطة العائمة الدقيقة الواحدة | 4 بايتات | زيادة السرعة (m/s) |
| 29-32 | Z بيانات مقياس التسارع | النقطة العائمة الدقيقة الواحدة | 4 بايتات | زيادة السرعة (m/s) |
| 33-34 | درجة حرارة X | غير موقعة | 2 بايت | قياس الحرارة |
| 35 | إحصاء النبضات | غير موقعة | 1 بايت | - |
| 36 | حساب النبضات | غير موقعة | 1 بايت | - |
| 37 | موقع الإشارة | غير موقعة | 1 بايت | - |
| 38 | مبلغ التحقق | غير موقعة | 1 بايت | مجموع البايتات 1-37 |
| الدبوس | الاتصال | اسم الإشارة | خصائص الإشارة |
|---|---|---|---|
| 1,2 | مصدر الطاقة الخارجي | إمدادات الطاقة PCS | 24 فولت |
| 3,4 | إمدادات الطاقة لـ PCS | أرضية الطاقة | |
| 5 | مخرج إشارة 200 هرتز | IMU_TX1+ | البيانات الإخراجية لجهاز المراقبة الداخلية إيجابية |
| 6 | مخرج إشارة 200 هرتز | IMU_TX1- | البيانات الصادرة من وحدة المراقبة الداخلية سلبية |
| 9 | إشارة التزامن | IMU_SYN+ | إشارة مزامنة وحدة المراقبة الداخلية إيجابية |
| 10 | إشارة التزامن | (إم يو_سين) | إشارة مزامنة الوحدة الداخلية السلبية |
