جودة وحدات الحرارة القاسية ذات الحجم الصغير TDFG99IMU ذات الألياف الضوئية ذات الدقة العالية والوزن الخفيف للقياس الديناميكي مصنع

وحدات الحرارة القاسية ذات الحجم الصغير TDFG99IMU ذات الألياف الضوئية ذات الدقة العالية والوزن الخفيف للقياس الديناميكي

Name: وحدات الحرارة القاسية ذات الحجم الصغير TDFG99IMU ذات الألياف الضوئية ذات الدقة العالية والوزن الخفيف للقياس الديناميكي
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDFG99IMU

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

شروط الدفع: L/C ، T/T.

التعبئة والتغليف القياسية: صندوق الكرتون

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

ملخص المنتج

وحدة التثبيت الثابت للألياف الضوئية ذات الحجم الصغير TDFG99IMU هذه الوحدة المدمجة خفيفة الوزن والصناعية للقطب الضوئي تقدم دقة عالية مع استهلاك طاقة منخفضةيضمن أداءً موثوقًا في بيئات ذات تأثيرات عالية وتذبذبات عاليةمثالية لتطبيقات القيود النقية، فإنها تلبي متطلبات متطلبة من الجيل القادم من المنصات بد...

سمات المنتج المخصصة

إبراز

وحدة ثقلية صغيرة للألياف الضوئية

,

مستشعر إيمو عالي الدقة

,

وحدة قياس ثقيلة خفيفة الوزن

صفر استقرار التحيز (100s):

0.005 درجة/ساعة

صفر استقرار التحيز (10s):

0.01 °/H.

متغير درجة الحرارة صفر التحيز الاستقرار:

0.02 درجة/ساعة

عامل مقياس درجة الحرارة الكامل:

≤ 150 جزء في المليون

معامل المشي العشوائي:

0.001 °/H.

نطاق الإدخال:

400 درجة/ثانية

وصف المنتج

وحدة التثبيت الثابت للألياف الضوئية ذات الحجم الصغير TDFG99IMU

هذه الوحدة المدمجة خفيفة الوزن والصناعية للقطب الضوئي تقدم دقة عالية مع استهلاك طاقة منخفضةيضمن أداءً موثوقًا في بيئات ذات تأثيرات عالية وتذبذبات عاليةمثالية لتطبيقات القيود النقية، فإنها تلبي متطلبات متطلبة من الجيل القادم من المنصات بدون طيار، تحت الماء / أنظمة الطوربيد، والأرض، والهواء،و منصات أسلحة الصواريخ التي تتطلب تكنولوجيا جدرانية مصغرة ولكنها عالية الدقة.

الخصائص الرئيسية

تصميم صغير وخفيف الوزن مع استهلاك طاقة منخفض
تكنولوجيا الألياف الضوئية عالية الدقة
خفض الاهتزاز بثمانية نقاط في البيئات ذات التأثير العالي
مناسبة لتطبيقات القيود النقية
قياس ديناميكي للحركة الزاوية والخطية
متوافق مع الأجيال القادمة من المنصات بدون طيار

مواصفات الأداء

أداء الجيروسكوب

مؤشر الأداء	المواصفات	القيمة
استقرار تعصب الصفر (100s)	استقرار الحياد الصفري	0.005°/ساعة
استقرار تعصب صفر (10s)	استقرار الحياد الصفري	0.01°/ساعة
درجة حرارة متغيرة صفر تحيز	استقرار الحياد الصفري	0.02 درجة/ساعة
عامل الحجم	عامل مقياس الحرارة الكامل	≤ 150ppm
معامل المشي العشوائي	مؤشرات أخرى	0.001°/ساعة
نطاق الإدخال	مؤشرات أخرى	400°/s

أداء عداد التسارع

مؤشر الأداء	المواصفات	القيمة
الانحراف الخطأ الشهري الشامل	مؤشر الانحراف	20 ميكروغرام
حساسية درجة الحرارة من دون تحيز	مؤشر الحياد الصفر	20μg/°C
عامل المقياس الخطأ الشهري الشامل	عامل الحجم	20 جزء في المئة
حساسية درجة حرارة عامل المقياس	عامل الحجم	20ppm/°C
نطاق الإدخال	مؤشر النطاق	± 20 غرام

خصائص الوحدة

الفئة	المواصفات	القيمة	الملاحظات
الأداء البيئي	درجة حرارة العملية	-40 درجة مئوية 60 درجة مئوية
الأداء البيئي	درجة حرارة التخزين	-45 درجة مئوية 70 درجة مئوية
المتطلبات العامة	إمدادات الطاقة	18V36 ((DC)
المتطلبات العامة	استهلاك الطاقة المستقر	≤15 واط	استهلاك الطاقة عند البدء ≤ 25 واط

واجهات كهربائية

الدبوس	الاتصال	اسم الإشارة	خصائص الإشارة
39,40	مصدر الطاقة الخارجي	إيجابية إمدادات الطاقة PCS	24 فولت
41,42	مصدر الطاقة الخارجي	أرضية إمدادات الطاقة PCS	أرضية الطاقة
5	مخرج إشارة 200 هرتز	IMU_TX1+	البيانات الإخراجية لجهاز المراقبة الداخلية إيجابية
6	مخرج إشارة 200 هرتز	IMU_TX1-	البيانات الصادرة من وحدة المراقبة الداخلية سلبية
9	إشارة التزامن	IMU_SYN+	إشارة مزامنة وحدة المراقبة الداخلية إيجابية
10	إشارة التزامن	(إم يو_سين)	إشارة مزامنة الوحدة الداخلية السلبية

مظهر الهيكل وأبعاده

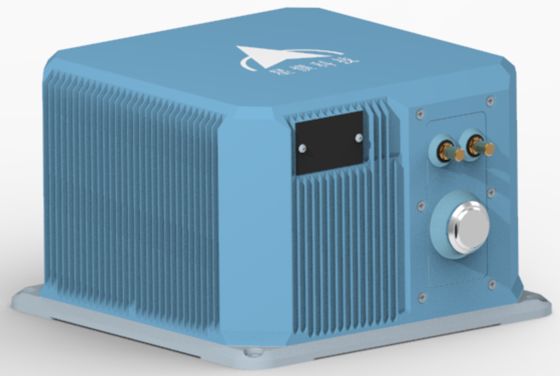

وحدات الحرارة القاسية ذات الحجم الصغير TDFG99IMU ذات الألياف الضوئية ذات الدقة العالية والوزن الخفيف للقياس الديناميكي 0
