جودة دقة عالية الحجم الصغير استهلاك طاقة منخفضة وحدة ثباتية للألياف البصرية للقياس الديناميكي مصنع

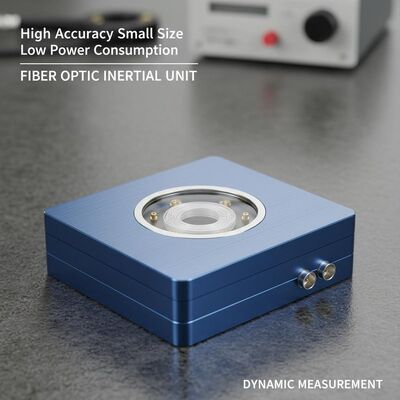

دقة عالية الحجم الصغير استهلاك طاقة منخفضة وحدة ثباتية للألياف البصرية للقياس الديناميكي

Name: دقة عالية الحجم الصغير استهلاك طاقة منخفضة وحدة ثباتية للألياف البصرية للقياس الديناميكي
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF42IMU-D
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDF42IMU-D

مكان المنشأ: الصين

الحد الأدنى لكمية الطلب: NAVI البصريات

شروط الدفع: L/C ، T/T.

التعبئة والتغليف القياسية: صندوق الكرتون

ملخص المنتج

توفر الألياف الضوئية TDF42IMU-D عالية الدقة IMU استقرارًا جيروسكوبيًا يبلغ 0.05 درجة/ساعة ونطاق مقياس تسارع ±20 جرام. يعمل التصميم المدمج والمتين في درجات حرارة تتراوح من -40 درجة مئوية إلى 60 درجة مئوية، وهو مثالي للمنصات غير المأهولة وأنظمة الأسلحة التي تتطلب استشعارًا دقيقًا للحركة.

سمات المنتج المخصصة

إبراز

lightweight fiber optic inertial unit

,

high accuracy IMU dynamic measurement

,

TDF71IMU0 inertial measurement unit

وصف المنتج

دقة عالية واستقرار TDF42IMU-D وحدة الثبات في الألياف البصرية

وحدة قياس الثباتية للألياف الضوئية ذات المحور الواحد والثنائي

لمحة عامة عن المنتج

توفر الوحدات الثابتة للألياف البصرية مزايا كبيرة بما في ذلك الحجم المدمج ، والبناء الخفيف الوزن ، وانخفاض استهلاك الطاقة ، ودقة عالية الدقة. هذه الوحدات تدعم القيود النقية ،محور واحد، وتكوينات تعديل المحورين ، مما يجعلها مثالية للمنصات غير المأهولة الحديثة ، والأسلحة تحت الماء / الطوربيد ، وأنظمة الأسلحة الأرضية / الجوية التي تتطلب عامل شكل صغير ،معدات قياس ثباتي عالية الدقة مع قدرات استشعار حركة زاوية وخطي ديناميكية.

مواصفات الأداء

مكون	المعلم	المواصفات	الملاحظات
أداء الجيروسكوب	استقرار تعصب الصفر (100s)	0.05 درجة في الساعة
	استقرار تعصب صفر (10s)	0.1°/ساعة
	درجة حرارة متغيرة استقرار الحياد الصفر	0.5°/ساعة
	عامل مقياس الحرارة الكامل	≤200ppm
	معامل المشي العشوائي	0.01°/√h
	نطاق الإدخال	400°/s
أداء عداد التسارع	الانحراف الخطأ الشهري الشامل	50 ميكروغرام
	حساسية درجة الحرارة من دون تحيز	50μg/°C
	عامل المقياس الخطأ الشهري الشامل	50 جزء في المئة
	حساسية درجة حرارة عامل المقياس	50ppm/°C
	نطاق الإدخال	± 20 غرام
	خصائص النظام
الأداء البيئي	درجة حرارة العمل	-40°C إلى 60°C
	درجة حرارة التخزين	-45°C إلى 70°C
	إمدادات الطاقة	18-36 فولت DC
	استهلاك الطاقة المستقر	≤12 واط	استهلاك الطاقة عند البدء ≤25 واط

واجهات كهربائية

تتضمن الوحدة الثابتة واجهات كهربائية خارجية بما في ذلك مصدر الطاقة واجهة الاتصال RS422 واجهة إيثيرنث 100Mbps.نموذج مصدر الواجهة الكهربائية الخارجية هو J30JM-15ZKP43، مع ما يتناسب مع نموذج J30J-15TJL.

الدبوس	الاتصال	اسم الإشارة	خصائص الإشارة
1,2	مصدر الطاقة الخارجي	إيجابية إمدادات الطاقة	24 فولت
3,4	أرضية إمدادات الطاقة في PCS	أرضية الطاقة
5	إشارة 200 هرتز	IMU_TX1+	إصدار بيانات الوحدة الداخلية إيجابي
6		IMU_TX1-	البيانات الصادرة من وحدة المراقبة الداخلية سلبية
9	إشارة المزامنة	IMU_RX1+	إشارة مزامنة الوحدة الداخلية إيجابية
10		IMU_RX1-	إشارة مزامنة وحدة المراقبة الداخلية سلبية

بروتوكول الاتصال

RS422 الميناء التسلسلي 1 المخرجات ثلاث قنوات من الزاوية زيادة المعلومات، ثلاث قنوات من زيادة السرعة المعلومات، IO عدد المعلومات،ومعلومات درجة الحرارة على تردد بيانات 200 هرتز (يتم تعويض أخطاء قيم الملاحظات الخام دون إدخال)
RS422 serial port 2 outputs time synchronization signal at sampling time 1 (valid rising edge representing inertial sensor sampling time) as RS422 differential signal with 10±2μs pulse width and 5ms±20μs sampling signal interval
وقت تحديد مستوى الحافة الصعودية والهبوطية لا يتجاوز 100ns
البوابة المتسلسلة 1 تبدأ نقل البيانات 50μs بعد انبعاث الحافة الصاعدة

بروتوكول البيانات الخارجة

معايير الاتصال:
• معدل البود: 460,800 نقطة أساسية
• تنسيق الإخراج: RS422، 1 بت البدء، 1 بت التوقف، 8 بتات البيانات، بدون مجموعات التحقق
• تردد البيانات: 200 هرتز
• ترتيب البايت: البايت المنخفض أولاً، البايت العالي أخيراً
• البتات غير المحددة هي 0 افتراضياً

عدد البايتات	المعنى	نوع البيانات	الطول	الوصف
1-4	رأس الحزمة	غير موقعة	4 بايتات	0x55,0x55,0x55,0x55,0x55
5-8	عدد الحزم	غير موقعة	4 بايتات	قيمة العد الداخلي لجهاز المراقبة الداخلية
9-12	بيانات الجيروسكوب	نقطة عائمة دقيقة واحدة	4 بايتات	زيادة الزاوية (درجات)
12-16	بيانات الجيروسكوب	نقطة عائمة دقيقة واحدة	4 بايتات	زيادة الزاوية (درجات)
16-20	Z بيانات الجيروسكوب	نقطة عائمة دقيقة واحدة	4 بايتات	زيادة الزاوية (درجات)
21-24	X بيانات مقياس التسارع	نقطة عائمة دقيقة واحدة	4 بايتات	زيادة السرعة (m/s)
25-28	بيانات عداد التسارع	نقطة عائمة دقيقة واحدة	4 بايتات	زيادة السرعة (m/s)
29-32	Z بيانات مقياس التسارع	نقطة عائمة دقيقة واحدة	4 بايتات	زيادة السرعة (m/s)
33-34	X درجة حرارة عداد التسارع	غير موقعة	2 بايت	قياس الحرارة
35	إحصاء النبضات	غير موقعة	1 بايت	-
36	حساب النبضات	غير موقعة	1 بايت	-
37	موقع الإشارة	غير موقعة	1 بايت	-
38	مبلغ التحقق	غير موقعة	1 بايت	مجموع البايتات 1-37

ملاحظات تفسير البيانات:
• بيانات الجيروسكوب على محور X و Y و Z تمثل زيادات الزاوية المقاسة بالدرجات
• بيانات مقياس التسارع على محور X و Y و Z تمثل زيادات السرعة المقاسة في أمتار في الثانية
• وحدة الحرارة: درجات، إيجابية=(D33+D34*256) *0.01، سلبي=(D33+D34*256-65536) *0.01
• تفاصيل تعريف العلم الواردة في الملحق 1 ((ب))

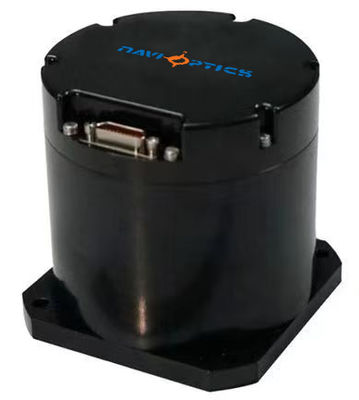

الأبعاد المادية

دقة عالية الحجم الصغير استهلاك طاقة منخفضة وحدة ثباتية للألياف البصرية للقياس الديناميكي 0

الأبعاد:90 * 90 * 78 ملم (تسامح ± 1 ملم، باستثناء الموصات)
وزن:≤ 900 غرام

العلامات

fiber optic inertial measurement unit,small fiber optic inertial unit,low power IMU sensor

lightweight fiber optic inertial unit,high accuracy IMU dynamic measurement,TDF71IMU0 inertial measurement unit

low power IMU sensor
