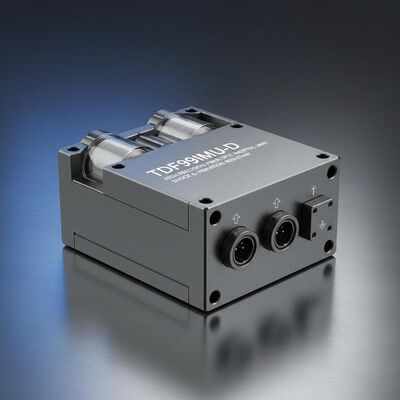

جودة وحدة الحثالة ذات الدقة العالية TDF99IMU-D الألياف البصرية مع مقاومة عالية للصدمات والاهتزازات وحجم صغير مصنع

وحدة الحثالة ذات الدقة العالية TDF99IMU-D الألياف البصرية مع مقاومة عالية للصدمات والاهتزازات وحجم صغير

Name: وحدة الحثالة ذات الدقة العالية TDF99IMU-D الألياف البصرية مع مقاومة عالية للصدمات والاهتزازات وحجم صغير
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU0
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDFG99IMU0

مكان المنشأ: الصين

شروط الدفع: الاعتماد المستندي، تي/تي

التعبئة والتغليف القياسية: صندوق الكرتون

ملخص المنتج

IMU من الألياف الضوئية عالية الدقة مع ثبات جيروسكوبي يبلغ 0.005 درجة/ساعة، ونطاق مقياس تسارع ±20 جرام، ومقاومة استثنائية للصدمات/الاهتزاز. معتمد للتطبيقات العسكرية بما في ذلك الطائرات بدون طيار والصواريخ والطوربيدات. تصميم مدمج مع تقليل الاهتزاز بمقدار 8 نقاط ونطاق تشغيل قوي يتراوح من -40 درجة مئوية إلى 60 درجة مئوية.

سمات المنتج المخصصة

إبراز

وحدة القصور الذاتي للألياف البصرية عالية الدقة

,

وحدة قياس القصور الذاتي لمقاومة الصدمات والاهتزازات العالية

,

حجم صغير IMU

وصف المنتج

وحدة الحثالة العالية الدقة TDF99IMU-D الألياف البصرية

وحدة قياس جدرانية متقدمة بالألياف الضوئية مع مقاومة استثنائية للصدمات والاهتزازات لتطبيقات صناعية ودفاعية متطلبة

لمحة عامة عن المنتج

هذه الوحدة المدمجة للقطب الضوئي ذات الحجم الصغير، والبناء الخفيف، واستهلاك الطاقة المنخفض، ودقة عالية.إنها تتحمل الأثر الشديد والاهتزازاتمثالية لتطبيقات القيود النقية عبر المنصات غير المأهولة وأنظمة الطوربيد ومنصات الأسلحة الأرضية / الجوية / الصاروخية التي تتطلب قياسات جدرانية صغيرة الدقة.

مواصفات الأداء

مكون	المعلم	المواصفات
أداء الجيروسكوب	استقرار تعصب الصفر (100s)	0.005°/ساعة
	استقرار تعصب صفر (10s)	0.01°/ساعة
	درجة حرارة متغيرة صفر تحيز	0.02 درجة/ساعة
	عامل مقياس الحرارة الكامل	≤ 150ppm
	معامل المشي العشوائي	0.001°/ساعة
	نطاق الإدخال	400°/s
أداء عداد التسارع	الخطأ الشهري	20 ميكروغرام
	حساسية درجة الحرارة من دون تحيز	20μg/°C
	خطأ شهري في عامل المقياس	20 جزء في المئة
	حساسية درجة حرارة عامل المقياس	20ppm/°C
	نطاق الإدخال	± 20 غرام
خصائص النظام	درجة حرارة العمل	-40°C إلى 60°C
	درجة حرارة التخزين	-45°C إلى 70°C
	إمدادات الطاقة	18-36 فولت DC
	استهلاك الطاقة	≤15W (بدء التشغيل ≤25W)

بروتوكول الاتصال

يعمل مخرج بيانات التحكم في الأخطاء بمعدل 460800 باود مع 8 بتات بيانات ، وبيت توقف واحد ، بدون تكافؤ ، ونقل LSB أولاً. يتضمن البروتوكول بيانات IMU الخام ، وأوامر المستخدم ، وسجلات الملاحة الفضائية ،ونتائج الملاحة.

بايت	المحتوى	النوع	الوصف
1-2	رأس الإطار	شرب	0x5A، 0x54
3	طول الإطار	شرب	0x1E
4	معرف الإطار	شرب	0x04
5-8	رقم الإطار	int	تراكم 200 هرتز
9-11	X مقياس التسارع	char*3	انظر الملحوظة 1
12-14	Y مقياس التسارع	char*3
15-17	Z مقياس التسارع	char*3
18-20	إكس غايروسكوب	char*3	انظر الملحوظة 2
21-23	ي غايروسكوب	char*3
24-26	ز غايروسكوب	char*3
27-33	محجوز	char/int/short
34	مبلغ التحقق		بايتات 4-33 إجمالاً

ملاحظات معالجة البيانات

الملاحظة 1 - زيادة السرعة:5ms مخرج مقياس التسارع معالجة من خلال تدوير عدد كامل ومدى الحد إلى [0,1e7] ، ونقل آخر 3 بايتات.

الملاحظة 2 - زيادة الزاوية:خروج جيروسكوب 5 ميس معالج من خلال تدوير عدد كامل ومدى يحد من [0,1e7] ، وإرسال آخر 3 بايت.

واجهات كهربائية

تتضمن الواجهات الخارجية الطاقة والاتصالات RS422 و 100Mbps Ethernet عبر علبة JY27496E17E42PN-H.

الدبوس	الاتصال	اسم الإشارة	السمات
39,40	القوة الخارجية	إيجابية طاقة PCS	24 فولت
41,42	أرضية الطاقة	أرضية الطاقة	أرضية الطاقة
5	مخرج 200 هرتز	IMU_TX1+	البيانات الإخراجية لجهاز المراقبة الداخلية إيجابية
6	مخرج 200 هرتز	IMU_TX1-	البيانات الصادرة من وحدة المراقبة الداخلية سلبية
9	التزامن	IMU_SYN+	إشارة مزامنة الوحدة الداخلية إيجابية
10	التزامن	(إم يو_سين)	إشارة مزامنة الوحدة الداخلية سلبية

المواصفات الفيزيائية

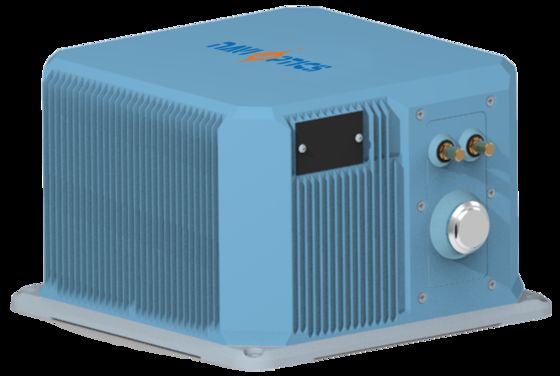

وحدة الحثالة ذات الدقة العالية TDF99IMU-D الألياف البصرية مع مقاومة عالية للصدمات والاهتزازات وحجم صغير 0

الأبعاد: 188 ملم * 188 ملم * 1215 ملم (± 1 ملم ، باستثناء الاتصالات)
الوزن: ≤ 4.7kg

العلامات

fiber optic inertial measurement unit,small fiber optic inertial unit,low power IMU sensor

وحدة القصور الذاتي للألياف البصرية عالية الدقة,وحدة قياس القصور الذاتي لمقاومة الصدمات والاهتزازات العالية,حجم صغير IMU

low power IMU sensor
