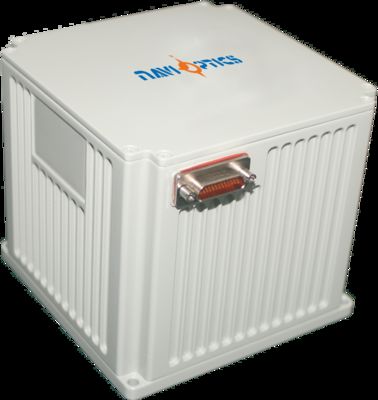

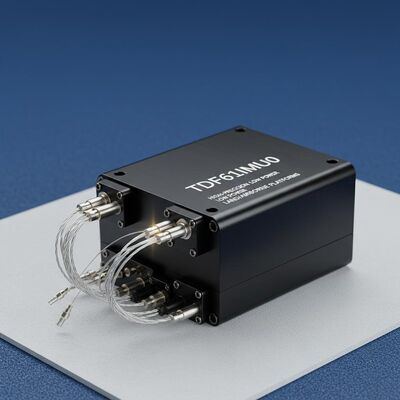

TDF61IMU0: IMU من الألياف الضوئية المدمجة مع ثبات جيروسكوبي يبلغ 0.03 درجة/ساعة ونطاق مقياس تسارع ±20 جرام. طاقة منخفضة (W15W)، -40 درجة مئوية إلى 60 درجة مئوية. مثالية لمنصات الأسلحة البرية/المحمولة جواً التي تتطلب دقة عالية في أقل مساحة.
| المعلم | المواصفات | القيمة | الملاحظات |
|---|---|---|---|
| استقرار تعصب الصفر (100s) | استقرار التحيز الصفري | 0.03 درجة/ساعة | |
| استقرار تعصب صفر (10s) | استقرار التحيز الصفري | 0.05 درجة في الساعة | |
| درجة حرارة متغيرة صفر تحيز | استقرار التحيز الصفري | 0.1°/ساعة | |
| عامل الحجم | عامل مقياس الحرارة الكاملة | ≤ 150ppm | |
| معامل المشي العشوائي | مؤشرات أخرى | 0.003°/√h | |
| نطاق الإدخال | نطاق الإدخال | 600°/s |
| المعلم | المواصفات | القيمة | الملاحظات |
|---|---|---|---|
| الانحراف الخطأ الشهري الشامل | مؤشر الانحراف | 50 ميكروغرام | |
| حساسية درجة الحرارة من دون تحيز | مؤشر التحيز الصفري | 50μg/°C | |
| عامل المقياس الخطأ الشهري الشامل | عامل الحجم | 50 جزء في المئة | |
| حساسية درجة حرارة عامل المقياس | عامل الحجم | 50ppm/°C | |
| نطاق الإدخال | مؤشر النطاق | ± 20 غرام |
| المعلم | المواصفات | القيمة | الملاحظات |
|---|---|---|---|
| درجة حرارة العملية | الأداء البيئي | -40 درجة مئوية 60 درجة مئوية | |
| درجة حرارة التخزين | الأداء البيئي | -45 درجة مئوية 70 درجة مئوية | |
| إمدادات الطاقة | المتطلبات العامة | 18V36 ((DC) | |
| استهلاك الطاقة المستقر | المتطلبات العامة | ≤15 واط | استهلاك الطاقة عند البدء ≤ 25 واط |
| الدبوس | الاتصال | اسم الإشارة | خصائص الإشارة |
|---|---|---|---|
| 1,14 | مصدر الطاقة الخارجي | إيجابية إمدادات الطاقة PCS | 24 فولت |
| 2,15 | مصدر الطاقة الخارجي | أرضية إمدادات الطاقة PCS | أرضية الطاقة |
| 10 | مخرج إشارة 200 هرتز | IMU_TX1+ | البيانات الإخراجية لجهاز المراقبة الداخلية إيجابية |
| 9 | مخرج إشارة 200 هرتز | IMU_TX1- | البيانات الصادرة من وحدة المراقبة الداخلية سلبية |
| 7 | إشارة التزامن | IMU_SYN+ | إشارة مزامنة وحدة المراقبة الداخلية إيجابية |
| 6 | إشارة التزامن | (إم يو_سين) | إشارة مزامنة الوحدة الداخلية السلبية |
| عدد البايتات | المعنى | نوع البيانات | الطول | الوصف |
|---|---|---|---|---|
| 1-4 | رأس الحزمة | int غير موقعة | 4 بايتات | 0x55,0x55,0x55,0x55,0x55 |
| 5-8 | عدد الحزم | int غير موقعة | 4 بايتات | قيمة العد الداخلي لوحدة المراقبة الداخلية |
| 9-12 | بيانات الجيروسكوب | النقطة العائمة الدقيقة الواحدة | 4 بايتات | مقياس خطي |
| 12-16 | بيانات الجيروسكوب | النقطة العائمة الدقيقة الواحدة | 4 بايتات | مقياس خطي |
| 16-20 | بيانات الجيروسكوب Z | النقطة العائمة الدقيقة الواحدة | 4 بايتات | مقياس خطي |
| 21-24 | X بيانات مقياس التسارع | النقطة العائمة الدقيقة الواحدة | 4 بايتات | م/س |
| 25-28 | بيانات مقياس التسارع | النقطة العائمة الدقيقة الواحدة | 4 بايتات | م/س |
| 29-32 | بيانات مقياس التسارع Z | النقطة العائمة الدقيقة الواحدة | 4 بايتات | م/س |
| 33-34 | X درجة حرارة مقياس التسارع | int غير موقعة | 2 بايت | مقياس خطي |
| 35 | إحصاء النبضات | int غير موقعة | 1 بايت | - |
| 36 | إحصاء نبضات IO2 | int غير موقعة | 1 بايت | - |
| 37 | موقع الإشارة | int غير موقعة | 1 بايت | - |
| 38 | مبلغ التحقق | int غير موقعة | 1 بايت | مجموع 1-37 بايت |
