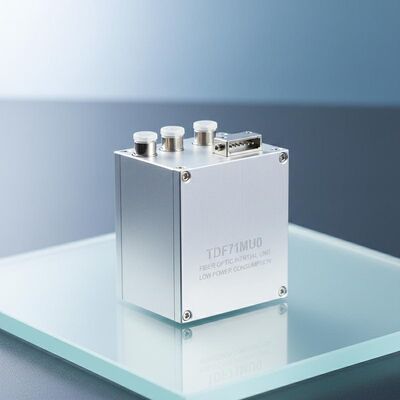

جودة حجم صغير وزنا خفيفا TDF71IMU0 وحدة ثباتية للألياف الضوئية مع استهلاك طاقة منخفض مصنع

حجم صغير وزنا خفيفا TDF71IMU0 وحدة ثباتية للألياف الضوئية مع استهلاك طاقة منخفض

Name: حجم صغير وزنا خفيفا TDF71IMU0 وحدة ثباتية للألياف الضوئية مع استهلاك طاقة منخفض
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71IMU0
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDF71IMU0

مكان المنشأ: الصين

الحد الأدنى لكمية الطلب: مجموعة واحدة

شروط الدفع: L/C ، T/T.

التعبئة والتغليف القياسية: صندوق الكرتون

ملخص المنتج

وحدة القصور الذاتي من الألياف الضوئية TDF71IMU0: مدمجة (130×130×110 مم)، خفيفة الوزن (2.2 كجم)، طاقة منخفضة (15 وات). دقة عالية: ثبات جيروسكوبي 0.01 درجة/ساعة، خطأ في مقياس التسارع 20 ميكروجرام. يعمل في درجة حرارة -40 إلى 60 درجة مئوية، وهو مثالي للأنظمة غير المأهولة ومنصات الصواريخ.

سمات المنتج المخصصة

إبراز

small fiber optic inertial unit

,

lightweight IMU low power

,

TDF61IMU0 inertial measurement unit

وصف المنتج

حجم صغير وزنه خفيفة TDF71IMU0 وحدة الثبات في الألياف البصرية

وحدة جدرانية بالألياف البصرية ذات استهلاك طاقة منخفض، مصممة للمنصات غير المأهولة، وأسلحة المياه / الطوربيد، والأرض، والهواء،منصات الأسلحة الصاروخية والتي تتطلب قياسات جدرانية صغيرة الحجم ودقيقة عالية.

مواصفات الأداء

أداء الجيروسكوب

المعلم	المواصفات	القيمة	الملاحظات
استقرار تعصب الصفر (100s)	0.01°/ساعة
استقرار تعصب صفر (10s)	0.03 درجة/ساعة
درجة حرارة متغيرة صفر تحيز	0.05 درجة في الساعة
عامل مقياس الحرارة الكامل	≤ 150ppm
معامل المشي العشوائي	0.002°/√h
نطاق الإدخال	400°/s

أداء عداد التسارع

المعلم	المواصفات	القيمة	الملاحظات
الخطأ الشهري	20 ميكروغرام
حساسية درجة الحرارة من دون تحيز	20μg/°C
خطأ شهري في عامل المقياس	20 جزء في المئة
حساسية درجة حرارة عامل المقياس	20ppm/°C
نطاق الإدخال	± 20 غرام

خصائص الوحدة

المعلم	المواصفات	الملاحظات
درجة حرارة العمل	-40°C إلى 60°C
درجة حرارة التخزين	-45°C إلى 70°C
إمدادات الطاقة	18-36 فولت DC
استهلاك الطاقة المستقر	≤15 واط	بدء التشغيل: ≤25 واط

بروتوكولات الاتصال

واجهة تحديد الأخطاء العالمية مع معدل البود 460800، 8 بتات بيانات، 1 بتة توقف، لا يوجد مجموع اختبار، نقل من الدرجة المنخفضة إلى العالية.

بايتات	محتوى الرسالة	النوع	الملاحظات
1-2	رأس الإطار	شرب	0x5A،0x54
3	طول الإطار	شرب	0x1E
4	معرف الإطار	شرب	0x04
5-8	رقم الإطار	int	تراكم 200 هرتز
9-11	إكس خروج مقياس التسارع	char*3	الملاحظة 1
12-14	Y مخرج المسرع	char*3
15-17	Z مخرج المسرع	char*3
18-20	خروجاً للجيرسكوب	char*3	الملاحظة 2
21-23	Y مخرج الجيروسكوب	char*3
24-26	Z مخرج الجيروسكوب	char*3
27	الاحتياطي	شرب
28 - 31	الاحتياطي	int
32-33	الاحتياطي	قصيرة
34	مبلغ التحقق		إجمالي البايتات 4-33

واجهات كهربائية

تتضمن الواجهات الخارجية الطاقة والاتصالات RS422 و 100Mbps Ethernet. نموذج المقبس: J30JM-37ZKP ، وصلة مطابقة: J30J-37TJL.

الدبوس	الاتصال	اسم الإشارة	خصائص الإشارة
1,2	مصدر الطاقة الخارجي	إيجابية إمدادات الطاقة	24 فولت
3,4	أرضية إمدادات الطاقة في PCS	أرضية الطاقة
5	إشارة 200 هرتز	IMU_TX1+	البيانات الإخراجية لجهاز المراقبة الداخلية إيجابية
6		IMU_TX1-	البيانات الصادرة من وحدة المراقبة الداخلية سلبية
9	إشارة المزامنة	IMU_SYN+	إشارة مزامنة وحدة المراقبة الداخلية إيجابية
10		(إم يو_سين)	إشارة مزامنة الوحدة الداخلية السلبية

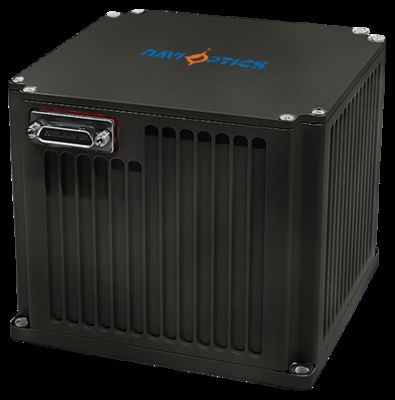

الأبعاد

حجم صغير وزنا خفيفا TDF71IMU0 وحدة ثباتية للألياف الضوئية مع استهلاك طاقة منخفض 0

الأبعاد: 130 ملم * 130 ملم * 110 ملم (± 1 ملم، باستثناء الموصات)
حجم التثبيت: 120mm * 120mm
فتحة التركيب: 4-Φ5.3mm
الوزن: ≤2.2kg
