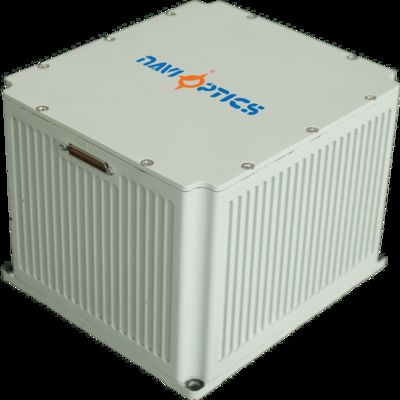

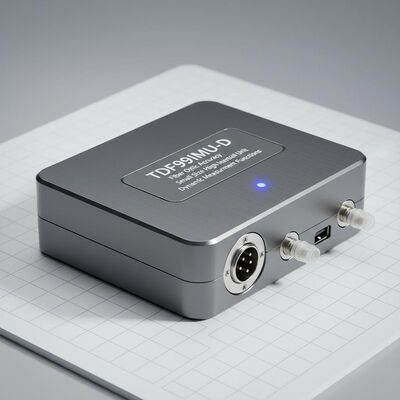

جودة وحدة ثباتية ذات حجم صغير ودقة عالية TDF99IMU-D ذات وظائف قياس ديناميكية مصنع

وحدة ثباتية ذات حجم صغير ودقة عالية TDF99IMU-D ذات وظائف قياس ديناميكية

Name: وحدة ثباتية ذات حجم صغير ودقة عالية TDF99IMU-D ذات وظائف قياس ديناميكية
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF99IMU-D
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDF99IMU-D

مكان المنشأ: الصين

الحد الأدنى لكمية الطلب: مجموعة واحدة

شروط الدفع: تي/تي

التعبئة والتغليف القياسية: صندوق الكرتون

ملخص المنتج

ألياف بصرية مدمجة IMU مع ثبات جيروسكوبي 0.005 درجة/ساعة ونطاق مقياس تسارع ±20 جرام. مثالية للمنصات غير المأهولة والصواريخ والأنظمة المحمولة جواً. يعمل عند -40 درجة مئوية إلى 60 درجة مئوية مع استهلاك منخفض للطاقة.

سمات المنتج المخصصة

إبراز

small fiber optic inertial unit

,

high accuracy IMU dynamic measurement

,

TDF51IMU0 inertial measurement unit

وصف المنتج

حجم صغير وحدة ثباتية ذات دقة عالية TDF99IMU-D

تتسم الوحدات الثابتة للألياف البصرية بحجمها الصغير، وزنها الخفيف، واستهلاك الطاقة المنخفض، ودقة عالية. تم تصميمها لأنظمة القيود النقية، وهي تلبي متطلبات المنصات غير المأهولة،أسلحة المياه / الطوربيد، ومنصات الأسلحة الأرضية والهوائية والصاروخية التي تتطلب حجمًا مضغوطًا وقياسًا حثيثًا بدقة عالية مع قدرات قياس حركة زاوية وخطية ديناميكية.

مواصفات الأداء

مؤشرات أداء الجيروسكوب

المشروع	المحتوى	مؤشر
مؤشر التحيز الصفري	استقرار التحيز الصفر (100s)	0.005°/ساعة
	استقرار التحيز الصفري (10s)	0.01°/ساعة
	درجة حرارة متغيرة استقرار عدم التحيز	0.02 درجة/ساعة
عامل الحجم	عامل مقياس الحرارة الكاملة	≤ 150ppm
مؤشرات أخرى	معامل المشي العشوائي	0.001°/√h
نطاق الإدخال		400°/s

مؤشرات أداء عداد التسارع

المشروع	المحتوى	مؤشر
مؤشر الانحراف	الاختلاف الخطأ الشهري الشامل	20 ميكروغرام
مؤشر التحيز الصفري	حساسية درجة الحرارة الصفرية	20μg/°C
عامل الحجم	خطأ شامل شهريا في عامل المقياس	20 جزء في المئة
عامل الحجم	حساسية درجة حرارة عامل المقياس	20ppm/°C
مؤشر النطاق	نطاق الإدخال	± 20 غرام

خصائص آلة كاملة

المشروع	المحتوى	مؤشر	الملاحظات
مؤشرات الأداء البيئي	درجة حرارة العمل	-40 درجة مئوية 60 درجة مئوية
مؤشرات الأداء البيئي	درجة حرارة التخزين	-45 درجة مئوية 70 درجة مئوية
المتطلبات العامة	إمدادات الطاقة	18V36 ((DC)
المتطلبات العامة	استهلاك الطاقة المستقر	≤15 واط	استهلاك الطاقة عند البدء ≤ 25 واط

بروتوكولات الاتصال

بروتوكول الاتصال العالمي لمواجهة التحرير يسجل البيانات بمعدل بوود 460800 ، 8 بتات بيانات ، 1 بت توقف ، بدون مجموعات الاختبار ، ونقل منخفض إلى مرتفع.تتضمن بيانات التحديث العام بيانات IMU الخام، بيانات قيادة المستخدم، بيانات سجلات الملاحة الفضائية، وبيانات نتائج الملاحة.

SN	محتوى الرسالة	النوع	الملاحظات
1 ~ 2	رأس الإطار	شرب	0x5A،0x54
3	طول الإطار	شرب	0x1E
4	معرف الإطار	شرب	0x04
5 ~ 8	رقم الإطار	int	تراكم 200 هرتز
9~11	خروج معداد التسارع X	char*3	الملاحظة 1
12~14	Y مخرج مقياس التسارع	char*3
15~17	Z مخرج مقياس التسارع	char*3
18~20	خروج جهاز X الجيروسكوب	char*3	الملاحظة 2
21~23	مخرجات الجيروسكوب	char*3
24~26	مخرجات الجيروسكوب Z	char*3
27	الاحتياطي	شرب
28~31	الاحتياطي	int
32~33	الاحتياطي	قصيرة	0x5A،0x54
34	مبلغ التحقق		ما مجموعه 4-33 بايت

الملاحظة 1: طريقة حساب زيادة السرعة
(1) قيمة زيادة السرعة 5ms التي يخرجها مقياس التسارع في الوقت tk هو yk (وحدة: m/s) ؛
(2) تحديد القيمة الأولية لتراكم زيادة السرعة SumVelInt=0؛
(3) تعريف Yk=int [yk * 1e5+δ Yk-1]، حيث يمثل int [*] عملية التدوير، و δ Yk-1 يمثل الباقي بعد تدوير زيادة السرعة في الخطوة السابقة؛
(4) الباقي بعد التدوير Yk: δ Yk=yk * 1e5+δ Yk-1-Yk ؛
(5)SumVelInt = SumVelInt + Yk ؛
(6) الحد من النطاق الصحيح لـ SumVelInt:
إذا كان SumVelInt ≥ 1e7، SumVelInt=SumVelInt -1e7؛
إذا كان SumVelInt<0، SumVelInt=SumVelInt+1e7؛
بعد معالجة الأعداد الصحيحة، حدد نطاق قيم SumVelInt إلى [0,1e7]؛
(7) إرسال آخر 3 بايتات من SumVelInt بعد معالجة الأعداد الصحيحة.

الملاحظة 2: طريقة حساب زيادة الزاوية
(1) قيمة زيادة الزاوية 5 ميس من مخرج الجيروسكوب في الوقت tk هو xk (وحدة: rad) ؛
(2) تعريف القيمة الأولية SumAngInt لتراكم الزاوية الزائدة على 0؛
(3) تعريف Xk = int [xk * 1e7 +δ Xk-1]، حيث يمثل int [*] عملية التدوير، و δ Xk-1 يمثل الباقي بعد تدوير الزيادة الزاوية السابقة.
(4) الباقي بعد تدوير Xk: δ Xk=xk * 1e7+δ Xk-1-Xk؛
(5)SumAngInt = SumAngInt + Xk ؛
(6) الحد من النطاق الصحيح لـ SumAngInt:
إذا كان SumAngInt ≥ 1e7، SumAngInt=SumAngInt -1e7؛
إذا كان SumAngInt<0، SumAngInt=SumAngInt+1e7؛
بعد معالجة الأعداد الصحيحة، حدد نطاق قيم SumAngInt إلى [0,1e7]؛
(7) إرسال آخر 3 بايتات من SumAngInt بعد معالجة الأعداد الصحيحة.

واجهات كهربائية

تتضمن الواجهات الكهربائية الخارجية واجهة الطاقة واجهة الاتصال RS422 واجهة Ethernet 100Mbps. نموذج المقبس هو J30JM-37ZKP ، مع نموذج القابس المتطابق J30J-37TJL.

الدبوس	الاتصال	اسم الإشارة	خصائص الإشارة
1,2	مصدر الطاقة الخارجي	إيجابية إمدادات الطاقة PCS	24 فولت
3,4	أرضية إمدادات الطاقة PCS	أرضية الطاقة
5	مخرج إشارة 200 هرتز	IMU_TX1+	البيانات الإخراجية لجهاز المراقبة الداخلية إيجابية
6		IMU_TX1-	البيانات الصادرة من وحدة المراقبة الداخلية سلبية
9	إشارة التزامن	IMU_SYN+	إشارة مزامنة وحدة المراقبة الداخلية إيجابية
10		(إم يو_سين)	إشارة مزامنة الوحدة الداخلية السلبية

الأبعاد

وحدة ثباتية ذات حجم صغير ودقة عالية TDF99IMU-D ذات وظائف قياس ديناميكية 0

الأبعاد:158 ملم * 161 ملم * 122.5 ملم (± 1 ملم، باستثناء الموصات)

حجم المنشأة:146mm * 149mm، فتحة التثبيت: 4- Φ 5.5mm

وزن:≤ 3.6kg
