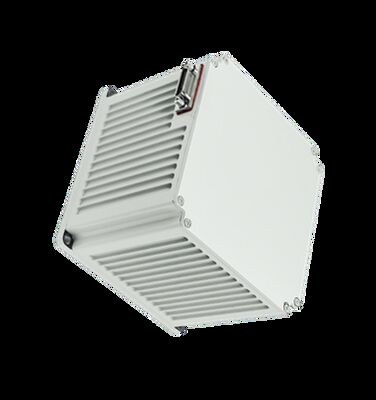

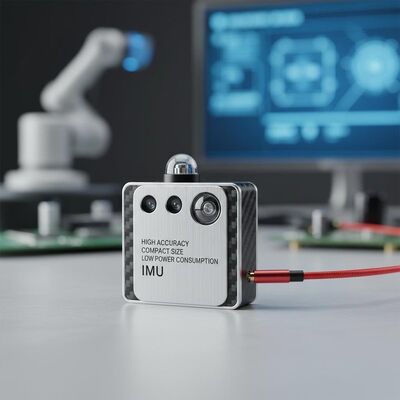

جودة وحدة قياس القصور الذاتي (IMU) عالية الدقة، مدمجة، منخفضة استهلاك الطاقة، للملاحة والروبوتات مصنع

وحدة قياس القصور الذاتي (IMU) عالية الدقة، مدمجة، منخفضة استهلاك الطاقة، للملاحة والروبوتات

Name: وحدة قياس القصور الذاتي (IMU) عالية الدقة، مدمجة، منخفضة استهلاك الطاقة، للملاحة والروبوتات
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F61IMU
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: Navioptics

رقم الموديل: F61IMU

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 30 مجموعة شهريا

موعد التسليم: 15 يوم

شروط الدفع: تي/تي

التعبئة والتغليف القياسية: صندوق كرتون

ملخص المنتج

IMU عالي الدقة مع ثبات انحياز 0.005 درجة/ساعة، ودقة جيروسكوبية ±0.1 درجة/ثانية، ودقة مقياس تسارع ±0.01 جرام. صغير الحجم، وخفيف الوزن (أقل من 10 جرام)، ويعمل من -40 درجة مئوية إلى +85 درجة مئوية. مثالية للملاحة، والروبوتات، والطائرات بدون طيار، وتطبيقات السيارات.

سمات المنتج المخصصة

إبراز

العودة الآمنة لنظام FURUNO

,

نظام إدارة السفن الكل في واحد

,

منظم بيانات الزوارق

نوع العرض:

شاشة LCD ملونة

استهلاك الطاقة:

15 VDC CAN حافلة

التكرار الصفري للانحياز:

0.005 درجة/ساعة

بيانات الإخراج:

السرعة الزاوية، التسارع الخطي، المجال المغناطيسي

تحديث:

ما يصل إلى 1 كيلو هرتز

يكتب:

الاستشعار

دقة:

±0.1 درجة/ثانية (جيروسكوب)، ±0.01 جرام (مقياس التسارع)

التطبيقات:

الملاحة، الروبوتات، الطائرات بدون طيار، السيارات، الواقع الافتراضي/الواقع المعزز

أبعاد:

يختلف حسب الطراز، عادةً 20 مم × 20 مم × 10 مم

جهد إمداد الطاقة:

3.3 فولت أو 5 فولت

وزن:

عادة أقل من 10 جرام

تنسيق الإخراج:

رقمي (بيانات 16 بت أو 32 بت)

نطاق الإدخال:

400 درجة/ثانية

معايرة:

تمت معايرة المصنع، وتدعم المعايرة الميدانية

معامل المشي العشوائي:

0.01 °/√H

نطاق درجة حرارة التشغيل:

-40 درجة مئوية إلى +85 درجة مئوية

عناصر:

مقياس التسارع، الجيروسكوب، مقياس المغناطيسية (اختياري)

وصف المنتج

وحدة القياس بالقصور الذاتي

تتميز وحدة القياس بالقصور الذاتي (IMU) بحجمها الصغير، وخفة وزنها، واستهلاكها المنخفض للطاقة، ودقتها العالية. تم تصميمها لأنظمة الملاحة بالقصور الذاتي النقية المثبتة، أحادية المحور، والمعدلة ثنائية المحور، وتلبي الطلب على معدات الملاحة بالقصور الذاتي صغيرة الحجم وعالية الدقة في المنصات غير المأهولة الجديدة، والأسلحة تحت الماء/الطوربيدات، وكذلك المنصات الأرضية والجوية. توفر هذه الوحدة قياسًا ديناميكيًا لمعلومات الحركة الزاوية والخطية للحامل.

المواصفات الفنية

أداء الجيروسكوب

المعلمة	المواصفات	الشروط
استقرار الانحياز الصفري	0.03 درجة/ساعة	قياس 100 ثانية
استقرار الانحياز الصفري عند درجة حرارة متغيرة	0.1 درجة/ساعة	معدل تغير درجة الحرارة 1 درجة مئوية/دقيقة (-40 درجة مئوية ~ 60 درجة مئوية)
عدم خطية عامل القياس	≤20 جزء في المليون
معامل التشويش العشوائي	0.005 درجة/√ساعة
نطاق الإدخال	400 درجة/ثانية

أداء مقياس التسارع

المعلمة	المواصفات	الشروط
تكرارية الانحياز الصفري	50 ميكروجرام
حساسية الانحياز لدرجة الحرارة	50 ميكروجرام/درجة مئوية
تكرارية عامل القياس	50 جزء في المليون
حساسية عامل القياس لدرجة الحرارة	50 جزء في المليون/درجة مئوية
نطاق الإدخال	±20 جرام

الخصائص البيئية والمادية

المعلمة	المواصفات	ملاحظات
درجة حرارة التشغيل	-40 درجة مئوية ~ 60 درجة مئوية
درجة حرارة التخزين	-45 درجة مئوية ~ 70 درجة مئوية
مزود الطاقة	18 ~ 36 فولت (تيار مستمر)
استهلاك الطاقة المستقر	≤16 واط	استهلاك طاقة بدء التشغيل ≤20 واط
قطر فتحة التثبيت	4-Φ4.5 مم
الأبعاد	110110100 مم

وحدة قياس القصور الذاتي (IMU) عالية الدقة، مدمجة، منخفضة استهلاك الطاقة، للملاحة والروبوتات 0
