تفاصيل المنتج:
|
| النطاق الديناميكي: | ≥ ± 400 درجة/ثانية | التحيز في الجري: | ＜ 1 °/H. |
|---|---|---|---|
| الدقة （10sec）: | 0.05 °/H ~ 0.03 °/H. | ARW （المشي العشوائي الزاوي: | ＜ 0.005 °/√Hr ، 1σ |
| فحص الاهتزاز: | 20 ~ 2000Hz ， 6.06g | عرض النطاق: | ＞ 200 هرتز |
| الوزن: | ≤ 300 جرام | الأبعاد: | 70mm × 70mm × 30mm |
| إبراز: | الجيروسكوب الضوئي المدمج,الجيروسكوب الضوئي بالألياف الضوئية من درجة التحكم,Control Grade Fiber Optic Gyroscope |
||

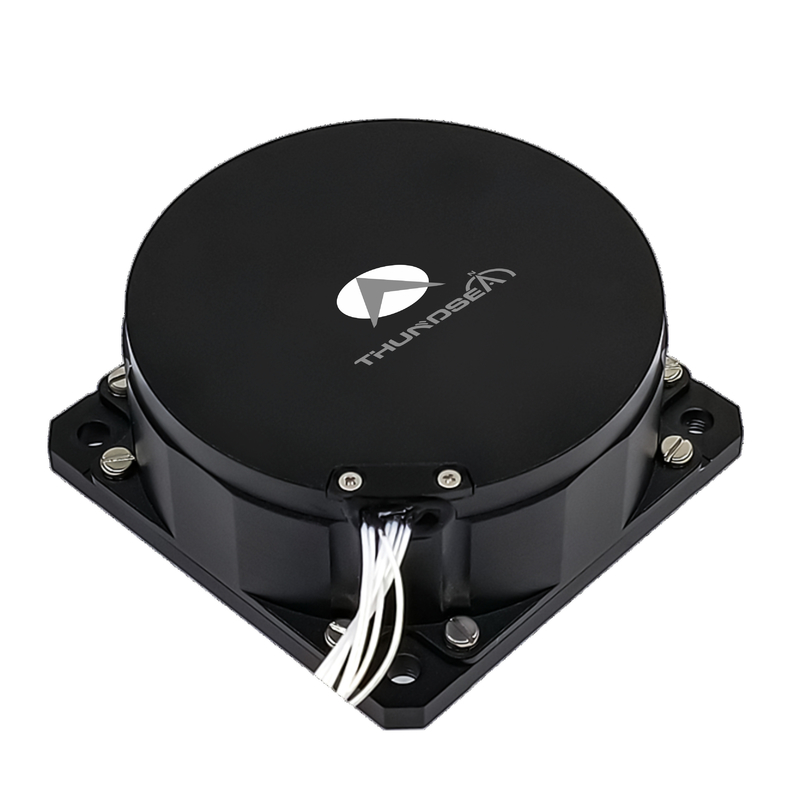

مستوى التحكم TDFG70S الجيروسكوب الضوئي بالألياف
1 مقدمة
الجيروسكوب الألياف البصرية (FOG) هو جهاز استشعار السرعة الزاوية الذي يعمل على تأثير Sagnac في الأنظمة البصرية.يقدم قياسات السرعة الزاوية في الوقت الحقيقي للمنصات المتحركة عبر واجهات سريلة عالية السرعة مع معدلات أخذ العينات تزيد عن 4 كيلو هرتزمتوفرة في تشكيلات محور واحد، محورين، وثلاث محورات، هذا خط المنتجات يتيح مزامنة متعددة المحاور لتحليل الحركة الديناميكية.تتمكن المتغيرات ذات المحورين والثلاثي من الكشف المتزامن عن المحور العرضي من خلال التصاميم المتكاملة التي تحتوي على مكونات بصرية مشتركة ووحدات معالجة إلكترونية، لضمان اتساق القياس الدقيق عبر جميع المحاور.
2التطبيق
مناسبة لمعدات الاستقرار والتحكم للأسلحة الموجهةالصواريخ التكتيكيةالطوربيداتمراقبة الموقفومعدات صناعية متوسطة ومتقدمة.
3السمات
تصميم في حالة صلبة كاملة بدون أجزاء متحركة.
إصدارات رقمية فورية للاتصال السهل بالكمبيوتر.
الحجم الصغير والوزن الخفيف والتصميم المرن
ضجيج منخفض، استهلاك طاقة منخفض، تكلفة منخفضة.
موثوقية عالية وعمر طويل
4 المعلمات الرئيسية
|
الأداء |
النطاق الديناميكي |
≥± 400°/s |
|
التحيز في التشغيل |
<1°/ساعة |
|
|
الدقة(10 ثانية) |
0.05°/h~0.03°/h |
|
|
(أرو)(المشي العشوائي الزاوي |
<0.005°/√hr,1σ |
|
|
فحص الهزات |
20~2000 هرتز,6.06 غرام |
|
|
عرض النطاق |
>200 هرتز |
|
|
واجهة كهربائية |
شغل الوقت |
عشرات |
|
تنسيق إشارة الخروج |
RS-422 |
|
|
بنيت في الاختبار الذاتي |
... |
|
|
معدل تحديث إشارة الخروج |
500 هرتز إلى 4000 هرتز |
|
|
معدل البود للإشارة الخارجة |
115200bps ~ 921600bps |
|
|
درجة حرارة العمل |
- أربعون°C + 70°C |
|
|
درجة حرارة التخزين |
- 55°C + 85°C |
|
|
المواصفات الفيزيائية |
إمدادات الطاقة |
5 فولت |
|
المرفق |
J30J-15TJL |
|
|
استهلاك الطاقة |
≤3W |
|
|
MTBF (في MIL-HDBK-217-F) |
>150000 ساعة |
|
|
الوزن |
≤ 300 غرام |
|
|
الأبعاد |
70mm × 70mm × 30mm |
