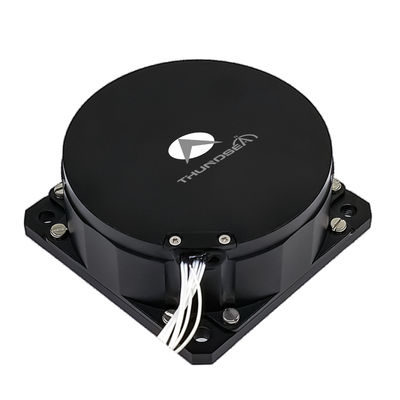

تصنيف التحكم TDFG70S الدوامة الضوئية المدمجة ذات الدقة العالية للألياف البصرية (FOG) للملاحة الدقيقة

Name: تصنيف التحكم TDFG70S الدوامة الضوئية المدمجة ذات الدقة العالية للألياف البصرية (FOG) للملاحة الدقيقة
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70s
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDFG70s

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 30 مجموعة شهريا

موعد التسليم: 15 يوم

التعبئة والتغليف القياسية: علبة الكرتون

TDFG70S Control Grade Fiber Optic Gyroscope.pdf

PDF

ملخص المنتج

تصنيف التحكم TDFG70S الحركة الضوئية بالألياف الضوئية لمحة عامة عن المنتج TDFG70S Fiber Optic Gyroscope هو جهاز متقدم لتحديد السرعة الزاوية يعمل على تأثير Sagnac في الأنظمة البصرية. يحتوي على أنظمة تحكم رقمي كامل مغلقة متطورة,توفر قياسات السرعة الزاوية في الوقت الفعلي للمنصات المتحركة من خلال واجهات ...

سمات المنتج المخصصة

إبراز

الجيروسكوب الضوئي المدمج

,

الجيروسكوب الضوئي بالألياف الضوئية من درجة التحكم

النطاق الديناميكي:

≥ ± 400 درجة / ثانية

التحيز في الجري:

＜ 1 °/H.

الدقة （10sec）:

0.05 °/H ~ 0.03 °/H.

ARW （المشي العشوائي الزاوي:

＜ 0.005 °/√Hr ، 1σ

فحص الاهتزاز:

20 ~ 2000 هرتز، 6.06 جرام

عرض النطاق الترددي:

＞ 200 هرتز

وزن:

≤ 300 جرام

أبعاد:

70mm × 70mm × 30mm

وصف المنتج

تصنيف التحكم TDFG70S الحركة الضوئية بالألياف الضوئية

لمحة عامة عن المنتج

TDFG70S Fiber Optic Gyroscope هو جهاز متقدم لتحديد السرعة الزاوية يعمل على تأثير Sagnac في الأنظمة البصرية. يحتوي على أنظمة تحكم رقمي كامل مغلقة متطورة,توفر قياسات السرعة الزاوية في الوقت الفعلي للمنصات المتحركة من خلال واجهات سلسلة عالية السرعة مع معدلات أخذ العينات تزيد عن 4 كيلو هرتز.

التكوينات والقدرات

متوفرة في تكوينات محور واحد، محورين، وثلاث محورات، تمكن خط المنتجات هذا من مزامنة متعددة المحاور لتحليل حركة ديناميكية شاملة.تتمكن المتغيرات ذات المحورين والثلاثي من الكشف عن المحور العرضي في وقت واحد من خلال تصاميم متكاملة تحتوي على مكونات بصرية مشتركة ووحدات معالجة إلكترونية، لضمان اتساق القياس الدقيق عبر جميع المحاور.

التطبيقات

مثالية لمعدات الاستقرار والتحكم للأسلحة الموجهة والصواريخ التكتيكية والطوربيدات وأنظمة التحكم في الموقف والمعدات الصناعية المتوسطة إلى المتقدمة التي تتطلب استشعار حركة دقيق.

الخصائص الرئيسية

تصميم الحالة الصلبة بالكامل بدون أجزاء متحركة
القدرة على التشغيل الفوري مع الإخراج الرقمي لسهولة دمج الكمبيوتر
الحجم المدمج، والبناء الخفيف، وخيارات التصميم المرنة
ضوضاء منخفضة واستهلاك طاقة منخفضة وتشغيل فعال من حيث التكلفة
موثوقية عالية وطول عمر التشغيل

المواصفات التقنية

معايير الأداء	المواصفات
النطاق الديناميكي	≥±400°/s
التحيز في التشغيل	< 1°/ساعة
الدقة (10 ثانية)	0.05°/h ~ 0.03°/h
المشي العشوائي الزاوي (1σ)	<0.005°/√hr
فحص الاهتزاز	20~2000 هرتز، 6.06 غرام
عرض النطاق	> 200 هرتز
شغل الوقت	عشرات
شكل إشارة الخروج	RS-422
معدل تحديث إشارة الخروج	500 هرتز ~ 4000 هرتز
معدل الإشارة الخارجة	115200bps ~ 921600bps
درجة حرارة العمل	-40°C ~ +70°C
درجة حرارة التخزين	-55°C ~ +85°C
إمدادات الطاقة	5 فولت
المرفق	J30J-15TJL
استهلاك الطاقة	≤3W
MTBF (في MIL-HDBK-217-F)	> 150،000 ساعة
الوزن	≤ 300 غرام
الأبعاد	70 ملم * 70 ملم * 30 ملم
