TDLG90S الدقة العالية لجهاز تحرك الليزر الحلقية مع 0.002 ° / h استقرار التحيز ومدى ديناميكي واسع

Name: TDLG90S الدقة العالية لجهاز تحرك الليزر الحلقية مع 0.002 ° / h استقرار التحيز ومدى ديناميكي واسع
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90s
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDLG90s

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 30 مجموعة شهريا

موعد التسليم: 15 يوم

التعبئة والتغليف القياسية: علبة الكرتون

TDLG90S Ring Laser Gyroscope.pdf

PDF

ملخص المنتج

جيروسكوب ليزر حلقي TDLG90S عالي الدقة: يتميز بثبات انحياز منخفض للغاية (0.002 درجة/ساعة)، ARW (0.0004 درجة/√ساعة)، وخطأ عامل القياس (≥2 جزء في المليون). معتمد في الملاحة الجوية والبحرية والبرية. تصميم صغير الحجم (2 كجم) وقوي مع نطاق ديناميكي واسع (±400 درجة/ثانية) وعرض نطاق أكبر من 200 هرتز.

سمات المنتج المخصصة

إبراز

الجهاز الليزري الحلقية عالية الدقة

,

ليزر حلقات الجيروسكوب

استقرار التحيز (1σ):

0.004 °/H ~ 0.002 °/H.

تكرار التحيز الصفري (1σ):

0.002 °/H ~ 0.001 °/H.

ARW （المشي العشوائي الزاوي:

0.0007 °/√Hr ~ 0.0004 °/√Hr

خطأ عامل النطاق (1σ):

≥2 جزء في المليون

النطاق الديناميكي:

≥ ± 400 درجة / ثانية

عرض النطاق الترددي:

＞ 200 هرتز

وزن:

2 كجم

أبعاد:

151mm × 126mm × 57mm

وصف المنتج

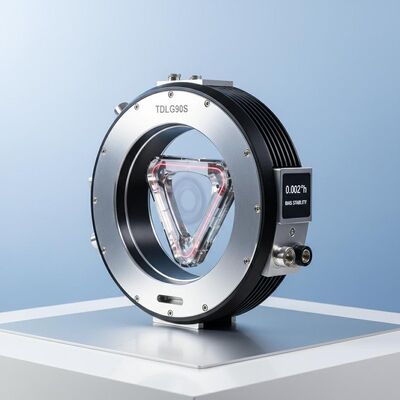

جيروسكوب ليزر حلقي TDLG90S عالي الدقة

يعمل جيروسكوب الليزر الحلقي TDLG90S على مبدأ تأثير سانياك، وذلك باستخدام اختلافات طور التداخل بين أشعة الليزر في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة داخل تجويف رنين مغلق لقياس الزيادات الزاوية بدقة. يتميز هذا الجيروسكوب بالتكامل العالي والموثوقية الاستثنائية والقدرة على التكيف البيئي القوي والأداء التشغيلي المستقر، مما يجعله مستشعرًا أساسيًا في أنظمة الملاحة بالقصور الذاتي عالية الدقة.

التطبيقات

معتمد للتكامل مع أنظمة الملاحة بالقصور الذاتي (INS) والأنظمة المرجعية لتوجهات المواقف (AHRS) عبر:

منصات الفضاء الجوي (المركبات الفضائية/الطائرات/الأقمار الصناعية)
الأنظمة البحرية (السفن السطحية/الغواصات)
وحدات الملاحة الأرضية (السيارات)

الخصائص الرئيسية

مسار الضوء المتكامل وتصميم الدوائر مع هيكل بسيط لسهولة التركيب
حجم صغير، هيكل خفيف الوزن، واستهلاك طاقة يمكن التحكم فيه
موثوقية عالية مع مقاومة ممتازة للصدمات والاهتزازات
القدرة على التكيف البيئي القوي والأداء التشغيلي المستقر
عرض نطاق استجابة ديناميكي واسع مع إخراج إشارة رقمية

المواصفات الفنية

معلمة الأداء	مواصفة
استقرار التحيز (1σ)	0.004 درجة/ساعة ~ 0.002 درجة/ساعة
تكرار التحيز الصفري (1σ)	0.002 درجة/ساعة ~ 0.001 درجة/ساعة
المشي العشوائي الزاوي (ARW)	0.0007 درجة / √ ساعة ~ 0.0004 درجة / √ ساعة
خطأ عامل القياس (1σ)	≥ 2 جزء في المليون
النطاق الديناميكي	≥ ±400 درجة/ثانية
عرض النطاق الترددي	> 200 هرتز
تشغيل الوقت	<5 ثانية
تنسيق إشارة الإخراج	TTL
المدمج في الاختبار الذاتي	نعم
معدل تحديث إشارة الإخراج	1 هرتز
معدل الباود إشارة الإخراج	115200
صدمة الاهتزاز	75 جرام، نصف جيب، 6 مللي ثانية
درجة حرارة التشغيل	-40 درجة مئوية ~ +70 درجة مئوية
درجة حرارة التخزين	-55 درجة مئوية ~ +85 درجة مئوية
مزود الطاقة	±15 فولت، ±5 فولت
موصل (25 دبابيس)	J30JM-37ZKP36
استهلاك الطاقة	≥ 3 واط
MTBF (لكل MIL-HDBK-217-F)	> 10,000 ساعة
وزن	2 كجم
أبعاد	151 ملم * 126 ملم * 57 ملم
