تفاصيل المنتج:
|
| صفر استقرار التحيز (100s): | 0.01 °/H. | التكرار الصفري للانحياز: | 0.005 درجة/ساعة |
|---|---|---|---|
| عامل مقياس درجة الحرارة الكامل: | ≤5 جزء في المليون | معامل المشي العشوائي: | 0.002 درجة/ساعة |
| نطاق الإدخال: | 400 درجة/ثانية | ||
| إبراز: | وحدة تجارية صغيرة عالية الدقة TDL45IMU,وحدة الكفاءة اللازرية المقاومة للآثار الكبيرة,وحدة قياس IMU مقاومة الاهتزازات الكبيرة,laser inertial unit large impact resistant,IMU measurement unit large vibration proof |
||

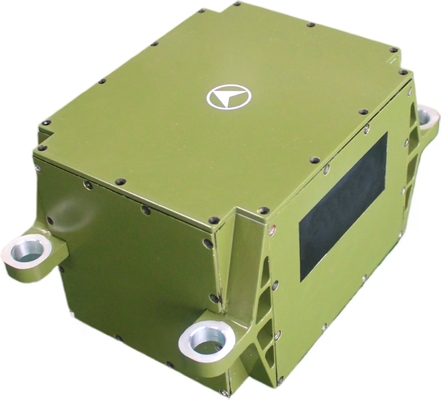

وحدة قصور ذاتي ليزرية TDL45IMU صغيرة الحجم وعالية الدقة، تأثير كبير، اهتزاز كبير
تتميز وحدة القصور الذاتي الليزرية هذه بمزايا الحجم الصغير والوزن الخفيف واستهلاك الطاقة المنخفض والدقة العالية. تحتوي على ثماني نقاط لتقليل الاهتزاز ويمكنها تلبية سيناريوهات التطبيق ذات التأثير الكبير والاهتزاز الكبير. يمكن استخدامها لتصميم حزام نقي وتلبية احتياجات المنصات الجديدة غير المأهولة، وأسلحة المياه / الطوربيدات، بالإضافة إلى منصات الأسلحة البرية والجوية والصاروخية لوحدات القصور الذاتي صغيرة الحجم وعالية الدقة. لديها وظيفة القياس الديناميكي لحركة الزاوية وحركة المعلومات الخطية.
* الأداء
| مشروع | المحتويات | الفهرس | ملاحظات |
| مؤشرات أداء الجيروسكوب | |||
| مؤشر التحيز الصفري | استقرار التحيز الصفري (100 ثانية) | 0.01 درجة / ساعة | |
| تكرار التحيز الصفري | 0.005 درجة / ساعة | ||
| عامل المقياس | عامل المقياس بدرجة الحرارة الكاملة | ≤5 جزء في المليون | |
| مؤشرات أخرى | معامل المشي العشوائي | 0.002 درجة / ساعة | |
| نطاق الإدخال | 400 درجة / ثانية | ||
| مؤشرات أداء مقياس التسارع | |||
| مؤشر الانحراف | خطأ شهري شامل للانحراف | 20 ميكروجرام | |
| مؤشر التحيز الصفري | حساسية درجة حرارة التحيز الصفري | 20 ميكروجرام / درجة مئوية | |
| عامل المقياس | خطأ شهري شامل لعامل المقياس | 20 جزء في المليون | |
| حساسية درجة حرارة عامل المقياس | 20 جزء في المليون / درجة مئوية | ||
| مؤشر النطاق | نطاق الإدخال | ±20 جرام | |
| خصائص الجهاز بأكمله | |||
| مؤشرات الأداء البيئي | درجة حرارة التشغيل | -40 درجة مئوية ~ 60 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية ~ 70 درجة مئوية | ||
| المتطلبات العامة | مزود الطاقة | 18 ~ 36 فولت (تيار مستمر) | |
| استهلاك الطاقة المستقر | ≤20 واط | استهلاك طاقة التشغيل ≤ 25 واط | |
* الواجهات الكهربائية
| الدبوس | الاتصال | اسم الإشارة | خصائص الإشارة |
| 1,12 | مزود الطاقة الخارجي | قطب كهربائي موجب لمزود الطاقة PCS | 24 فولت |
| 2,13 | أرضي مزود الطاقة PCS | أرضي الطاقة | |
| 3 | إخراج إشارة 200 هرتز | IMU_TX1+ | قطب كهربائي موجب لإخراج بيانات IMU |
| 14 | IMU_TX1- | قطب كهربائي سالب لإخراج بيانات IMU | |
| 6 | إشارة المزامنة | IMU_SYN+ | قطب كهربائي موجب لإشارة مزامنة IMU |
| 17 | IMU_SYN- | قطب كهربائي سالب لإشارة مزامنة IMU |
* المظهر الهيكلي والأبعاد
