تفاصيل المنتج:
|
| صفر استقرار التحيز (100s): | 0.03 °/H. | صفر استقرار التحيز (10s): | 0.05 درجة/ساعة |
|---|---|---|---|
| متغير درجة الحرارة صفر التحيز الاستقرار: | 0.1 درجة/ساعة | عامل مقياس درجة الحرارة الكامل: | ≤ 150 جزء في المليون |
| معامل المشي العشوائي معامل المشي: | 0.003 °/√H | نطاق الإدخال: | 600 درجة/ثانية |

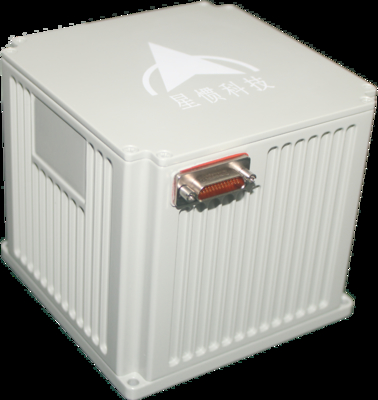

الحجم الصغير الوزن الخفيف TDF61IMU0 وحدة الثبات في الألياف الضوئية استهلاك طاقة منخفض
* نظرة عامة
وحدات الثباتية الألياف البصرية لديها مزايا الحجم الصغير، والوزن الخفيف، وانخفاض استهلاك الطاقة، ودقة عالية. يمكن استخدامها لتصميم القيود النقية، محور واحد،ووحدات الثابتة ذات التشكيل المزدوج للمحور، تلبية احتياجات منصات جديدة بدون طيار، وأسلحة المياه / الطوربيد، فضلا عن منصات الأسلحة الأرضية والهوائية لتجهيزات الوحدات الثابتة ذات الحجم الصغير والدقة العالية.لديهم وظائف قياس ديناميكية لمعلومات الحركة الزاوية والخطية حامل.
*مؤشرات الأداء
| المشروع | المحتوى | مؤشر | الملاحظات |
| مؤشرات الأداء للجيروسكوب | |||
| مؤشر التحيز الصفري | استقرار التحيز الصفر (100s) | 0.03 درجة/ساعة | |
| استقرار التحيز الصفري (10s) | 0.05 درجة في الساعة | ||
| درجة حرارة متغيرة استقرار عدم التحيز | 0.1°/ساعة | ||
| عامل الحجم | عامل مقياس الحرارة الكاملة | ≤ 150ppm | |
| مؤشرات أخرى | معامل المشي العشوائي | 0.003°/√h | |
| نطاق الإدخال | 600°/s | ||
| مؤشرات أداء مقياس التسارع | |||
| مؤشر الانحراف | الاختلاف الخطأ الشهري الشامل | 50 ميكروغرام | |
| مؤشر التحيز الصفري | حساسية درجة الحرارة الصفرية | 50μg/°C | |
| عامل الحجم | خطأ شامل شهريا في عامل المقياس | 50 جزء في المئة | |
| حساسية درجة حرارة عامل المقياس | 50ppm/°C | ||
| مؤشر النطاق | نطاق الإدخال | ± 20 غرام | |
| خصائص الجهاز بأكمله | |||
| مؤشرات الأداء البيئي | درجة حرارة العمل | -40 درجة مئوية 60 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية 70 درجة مئوية | ||
| المتطلبات العامة | إمدادات الطاقة | 18V36 ((DC) | |
| استهلاك الطاقة المستقر | ≤15 واط | استهلاك الطاقة عند البدء ≤ 25 واط | |
*واجهة كهربائية
| الدبوس | الاتصال | اسم الإشارة | خصائص الإشارة |
| 1,14 | مصدر الطاقة الخارجي | إيجابية إمدادات الطاقة PCS | 24 فولت |
| 2,15 | أرضية إمدادات الطاقة PCS | أرضية الطاقة | |
| 10 | مخرج إشارة 200 هرتز | IMU_TX1+ | البيانات الإخراجية لجهاز المراقبة الداخلية إيجابية |
| 9 | IMU_TX1- | البيانات الصادرة من وحدة المراقبة الداخلية سلبية | |
| 7 | إشارة التزامن | IMU_SYN+ | إشارة مزامنة وحدة المراقبة الداخلية إيجابية |
| 6 | (إم يو_سين) | إشارة مزامنة الوحدة الداخلية السلبية |
*مظهر الهيكل وأبعاده
