تفاصيل المنتج:
|

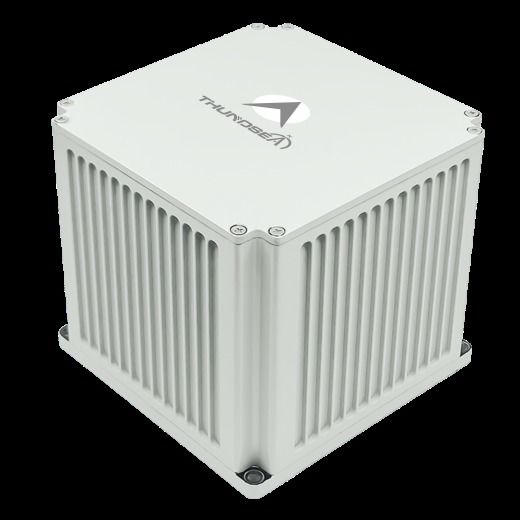

نظام الملاحة بالقصور الذاتي البحري العالمي TDF121A عالي الموثوقية والأداء المستقر
مقدمة
يشتمل نظام الملاحة بالقصور الذاتي (INS) البحري الليزري العالمي هذا على جيروسكوبات ليزرية ومقاييس تسارع مرنة من الكوارتز كأجهزة استشعار أساسية له. يستخدم إطار عمل نظام الملاحة بالقصور الذاتي المثبت ويعمل ببرامج ملاحة داخلية متقدمة عالية السرعة لتوفير بيانات الملاحة في الوقت الفعلي. يدعم خط الإنتاج أوضاع تشغيل متعددة، مثل الملاحة بالقصور الذاتي البحتة، والملاحة المتكاملة بالقصور الذاتي/الأقمار الصناعية، والملاحة المتكاملة بالقصور الذاتي/بمساعدة السرعة. يوفر للمستخدمين معلمات ملاحة شاملة لمنصاتهم، وبالتالي تلبية متطلبات منصات بحرية مختلفة.
التطبيق
مناسب للسفن السطحية غير المأهولة الصغيرة والمتوسطة الحجم (USVs)، والمركبات غير المأهولة تحت الماء (UUVs)، والأسلحة الموجهة تحت الماء، وما إلى ذلك، وخاصة المنصات التي تعمل في بيئات معقدة بسرعات عالية، وتقلبات واسعة في درجة الحرارة، واهتزازات قوية.
الخصائص
* قادر على المحاذاة والتهيئة أثناء الإرساء أو أثناء الملاحة بخط مستقيم بسرعة ثابتة.
* أداء مستقر وموثوقية عالية.
* يتميز بوظائف الكشف عن أعطال النظام والإنذار.
* مزود بواجهات إخراج رقمية، بما في ذلك منافذ إيثرنت و RS422 التسلسلية.
النوع | TDF121A | |
مقياس التسارع | تكرار التحيز الشهري | ≤10μg |
دقة عامل المقياس الشهري | ≤10ppm | |
الجيروسكوب | تكرار التحيز | 0.003°/hr~0.001°/hr |
دقة عامل المقياس | ≤20ppm | |
السير العشوائي | ≤0.0006°/√hr,1σ | |
الميزات | المعدل الزاوي | ≥±400°/sec |
التسارع الزاوي | 100000°/sec2 | |
التسارع | >25g | |
الاتجاه الزاوي | أي اتجاه | |
دقة السرعة | ≤1.20kn | |
وقت البدء | ≤10 ثانية | |
الإدخال/الإخراج | 3 منافذ تسلسلية RS422 مزدوجة الاتجاه، 1 منفذ إيثرنت 100 ميجابايت | |
وقت المحاذاة | الوقت | ≤30 دقيقة |
دقة الموضع | القصور الذاتي البحت | ≤1nm/4h |
مزيج القصور الذاتي/DVL | ≤0.2%D | |
أداء تطبيقات AHRS | دقة الاتجاه | ≤0.03°sec(L) |
دقة الميل والانحراف | ≤0.02° | |
الخصائص | استهلاك الطاقة | <18W |
الأبعاد | 250×220×160 | |
الوزن | <9 كجم | |
درجة الحرارة | -40℃~60℃ | |
الصدمة | 15g، موجة جيبية نصفية 11 مللي ثانية | |
جهد الإدخال | DC24V(±25%) | |
التبريد | التوصيل إلى لوحة التركيب | |
الاهتزاز | 20~2000 هرتز، 6.06 جرام | |
متوسط الوقت بين الأعطال | >20000 ساعة |
