الأداء المستقر TDF99A نظام الملاحة البحرية العالمي للصواريخ البصرية

الأداء المستقر TDF99A نظام الملاحة البحرية العالمي للصواريخ البصرية
الأداء المستقر TDF99A نظام الملاحة البحرية العالمي للصواريخ البصرية

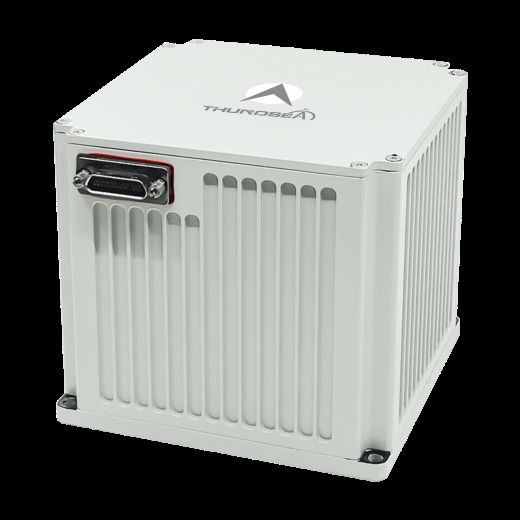

صورة كبيرة :  الأداء المستقر TDF99A نظام الملاحة البحرية العالمي للصواريخ البصرية

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: NAVI OPTICS
إصدار الشهادات: CCS
رقم الموديل: TDF99A
الوثيقة: TDF99A.pdf
شروط الدفع والشحن:
الحد الأدنى لكمية: مجموعة واحدة
تفاصيل التغليف: علبة الكرتون
شروط الدفع: الاعتماد المستندي، تي/تي

الأداء المستقر TDF99A نظام الملاحة البحرية العالمي للصواريخ البصرية

وصف

نظام الملاحة بالقصور الذاتي البحري العالمي TDF99A ذو الأداء المستقر بالألياف الضوئية


مقدمة

بفضل الجيروسكوبات الليزرية ومقاييس التسارع المرنة المصنوعة من الكوارتز كعناصر استشعار أساسية، يعتمد نظام الملاحة بالقصور الذاتي (INS) البحري الليزري العالمي هذا على هيكل ملاحة بالقصور الذاتي مثبت. وهو مجهز ببرامج ملاحة متقدمة تعمل بسرعات عالية داخليًا، مما يتيح توفير بيانات الملاحة في الوقت الفعلي. تدعم مجموعة المنتجات مجموعة متنوعة من أوضاع التشغيل، بما في ذلك الملاحة بالقصور الذاتي النقية، والملاحة المتكاملة بالقصور الذاتي/الأقمار الصناعية، والملاحة المتكاملة بالقصور الذاتي/بمساعدة السرعة. يوفر معلمات ملاحة شاملة لمنصات المستخدمين، وبالتالي يلبي متطلبات منصات بحرية مختلفة.


التطبيق

مناسب للسفن السطحية غير المأهولة (USVs) الصغيرة والمتوسطة الحجم، والمركبات المائية غير المأهولة (UUVs)، والأسلحة الموجهة تحت الماء، وما إلى ذلك، وخاصة المنصات التي تعمل في بيئات معقدة ذات سرعات عالية، وتغيرات واسعة في درجة الحرارة، واهتزازات قوية.


الخصائص

* قادر على المحاذاة والتهيئة أثناء الإرساء أو أثناء الملاحة بخط مستقيم بسرعة ثابتة.

* أداء مستقر وموثوقية عالية.

* يتميز بوظائف الكشف عن أعطال النظام والإنذار.

* مجهز بواجهات إخراج رقمية، بما في ذلك منافذ إيثرنت وتسلسلية RS422.



النوع TDF99A
مقياس التسارع تكرار التحيز الشهري ≤10μg
دقة عامل المقياس الشهري ≤10ppm
جيروسكوب تكرار التحيز 0.005°/hr~0.003°/h
دقة عامل المقياس ≤20ppm
السير العشوائي ≤0.0008°/√hr,1σ
الميزات المعدل الزاوي ≥±400°/sec
التسارع الزاوي 100000°/sec2
التسارع >25g
الاتجاه الزاوي أي اتجاه
دقة السرعة ≤1.2kn
وقت البدء ≤10 sec
الإدخال/الإخراج 3 منافذ تسلسلية RS422 مزدوجة الاتجاه، 1 منفذ إيثرنت 100 ميجا
وقت المحاذاة الوقت ≤30min
دقة الموضع القصور الذاتي النقي ≤1nm/2h
مجموعة القصور الذاتي/DVL ≤0.3%D
أداء تطبيقات AHRS دقة الاتجاه ≤0.05°sec(L)
دقة الميل والانحراف ≤0.02°
الخصائص استهلاك الطاقة <18W
الأبعاد 158×161×135
الوزن <4kg
درجة الحرارة  -40℃~60℃
الصدمة 15g، موجة جيبية نصفية 11 مللي ثانية
جهد الإدخال DC24V(±25%)
التبريد التوصيل إلى لوحة التركيب
الاهتزاز 20~2000Hz,6.06g
MTBF >20000 ساعة
