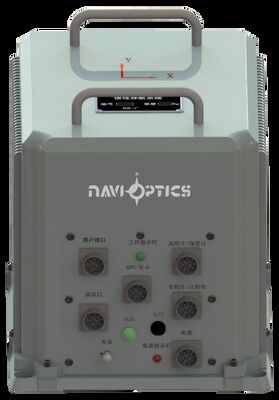

جودة نموذج FG-980S نظام الملاحة الثابتة ذات الدقة العالية مع وقت محاذاة سريع وحجم صغير مصنع

نموذج FG-980S نظام الملاحة الثابتة ذات الدقة العالية مع وقت محاذاة سريع وحجم صغير

Name: نموذج FG-980S نظام الملاحة الثابتة ذات الدقة العالية مع وقت محاذاة سريع وحجم صغير
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-980S
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: FG-980S

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: 1 مجموعة

القدرة على العرض: 30 مجموعة شهريا

موعد التسليم: 5-8 أيام عمل

شروط الدفع: الاعتماد المستندي، تي/تي

التعبئة والتغليف القياسية: صندوق كورتون

FG-980S.pdf

PDF

ملخص المنتج

الموديل FG-980S: INS من الألياف الضوئية عالية الدقة مع خطأ في العنوان <0.1 درجة، محاذاة سريعة لمدة 1.5 دقيقة، MTBF لمدة 55000 ساعة. تصميم مدمج ومنخفض الطاقة مزود بنظام GNSS مدمج للطائرات بدون طيار والطيران. متين ومعتمد (صدمة 15 جرام، MIL-STD-1553B).

سمات المنتج المخصصة

إبراز

وحدة قياس بالقصور الذاتي 0.8nmile / h imu

,

نظام ملاحة بالقصور الذاتي 0.8nmile / h imu

,

نظام ملاحة بالقصور الذاتي 0.8m / s

موضع:

0.8 نميل/ساعة بالقصور الذاتي

سرعة:

0.8 م / ث بالقصور الذاتي

لفة والملعب:

0.05 درجة بالقصور الذاتي

عنوان:

0.07 درجة بالقصور الذاتي

محاذاة الوقت:

1.5 دقيقة بسرعة

المعدل الزاوي:

±400 درجة/ثانية

تسريع:

± 15 جرام

صدمة:

15 جرام عند 11 مللي ثانية، نصف جيب

اهتزاز:

0.04 جرام²/هرتز

MTBF:

55000 ساعة

وصف المنتج

النموذج FG-980S نظام الملاحة الثابتة ذات الدقة العالية

نظام الملاحة الثابتة FG-980S يمتلك دقة استثنائية مع خطأ مسار أقل من 0.1 درجة.يتضمن هذا النظام المتقدم جهاز استقبال GNSS المدمج ويستخدم ثلاثة دورات مصغرة ذات محور واحد مغلقة ذات دقة عالية (FOGs) جنبا إلى جنب مع مقاييس تسارع الكوارتز.

تم تصميم هذا النظام بأبعاده المدمجة، والبناء الخفيف، واستهلاك الطاقة المنخفض، ويعمل كحل الملاحة المثالي أو مصدر المعلومات للطائرات بدون طيار، المروحيات،طائرات الطيران العام، والتطبيقات المماثلة.

الخصائص الرئيسية

يوفر معلومات الملاحة المتواصلة والكثيرة والدقيقة
الحجم المدمج، التصميم الخفيف، واستهلاك الطاقة المنخفض
تقنية الملاحة الفضائية المتكاملة

التطبيقات

المركبات الجوية بدون طيار (UAVs)
طائرات الهليكوبتر
طائرات الطيران العام
التطبيقات الجوية والفضاء ذات الصلة

الأبعاد الهيكلية

نموذج FG-980S نظام الملاحة الثابتة ذات الدقة العالية مع وقت محاذاة سريع وحجم صغير 0

المواصفات التقنية

وقت المواءمة	10 دقيقة سريع: 5 دقائق
الدقة	الموقع:القصور الذاتي: 1 نانومتر/ساعة، متكامل: 20m السرعة:الحصانة: 1m/s، متكاملة: 0.8m/s الموقف (1σ):القصور الذاتي: 0.02 درجة ، متكامل: 0.01 درجة البند (1σ):القصور الذاتي: 0.1 درجة ، متكامل: 0.08 درجة
النطاق الديناميكي	معدل الزاوية:± 400°/s تسريع:± 15 غرام
متطلبات التشغيل	الحرارة:العمل: -45 إلى +70 درجة مئوية، التخزين: -55 إلى +85 درجة مئوية الصدمة:نصف سينوزويدي: 15g، 11ms الاهتزاز:0.04g2/Hz
MTBF	50000 ساعة
إمدادات الطاقة/الاستهلاك	28VDC / 30W
واجهة	MIL-STD-1553B / ARINC-429 / RS-422
البعد	وحدة الملاحة: 238mm * 188mm * 190mm الحجم الأقصى: 254mm * 188mm * 190mm
الوزن	7.1kg (باستثناء الهوائيات المتلقية)

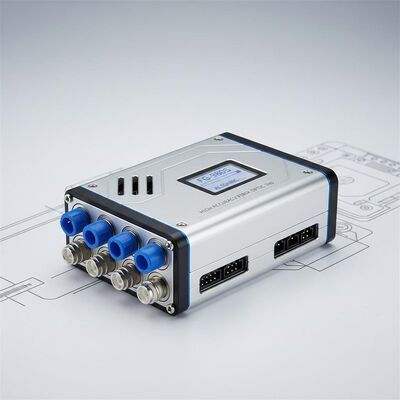

نموذج FG-980S نظام الملاحة الثابتة ذات الدقة العالية مع وقت محاذاة سريع وحجم صغير 1
