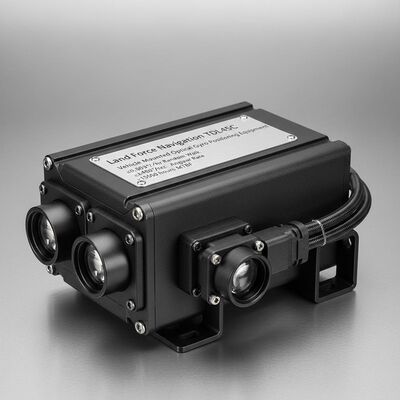

جودة أجهزة تحديد المواقع الضوئية للقوات البرية TDL45C التي يتم تركيبها على المركبات مع ≤0.003°/√hr المشي العشوائي، ≥±400°/sec معدل الزاوية و >15000 ساعة MTBF مصنع

أجهزة تحديد المواقع الضوئية للقوات البرية TDL45C التي يتم تركيبها على المركبات مع ≤0.003°/√hr المشي العشوائي، ≥±400°/sec معدل الزاوية و >15000 ساعة MTBF

Name: أجهزة تحديد المواقع الضوئية للقوات البرية TDL45C التي يتم تركيبها على المركبات مع ≤0.003°/√hr المشي العشوائي، ≥±400°/sec معدل الزاوية و >15000 ساعة MTBF
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDL45C

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 10 مجموعات شهرياً

موعد التسليم: 5-8 أيام عمل

التعبئة والتغليف القياسية: علبة الكرتون

TDL45C.pdf

PDF

ملخص المنتج

يوفر نظام الجيروسكوب البصري المثبت على السيارة TDL45C دقة تحديد المواقع ≥5 أمتار مع أكثر من 15000 ساعة من MTBF. يتميز بمعدل زاوي يبلغ ±400 درجة/ثانية، وتشغيل من -40 درجة مئوية إلى 60 درجة مئوية، وأوضاع تنقل متعددة للمركبات العسكرية والصناعية.

سمات المنتج المخصصة

إبراز

معدات الدوران البصري المثبتة على المركبة,معدات الملاحة بالقصور الذاتي بالدوران البصري

,

Optical Gyro inertial navigation Equipment

شهور التحيز التكرار:

≥10 ميكروجرام

شهور دقة عامل مقياس:

≥10 جزء في المليون

تحيز التكرار:

≤0.01 درجة / ساعة

دقة عامل النطاق:

≥5 جزء في المليون

مشي عشوائي:

.003 درجة / √ ساعة

المعدل الزاوي:

≥ ± 400 درجة / ثانية

التسارع الزاوي:

100000 درجة/ثانية2

MTBF:

> 15000 ساعة

وصف المنتج

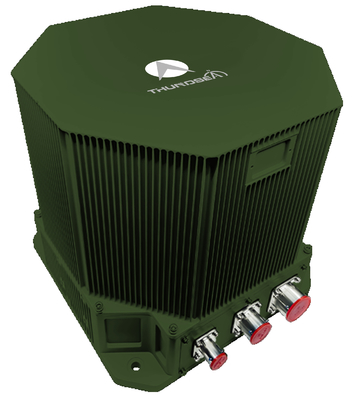

أجهزة تحديد المواقع والتوجه الضوئية التي يتم تركيبها على المركبة

تستخدم معدات تحديد المواقع والتوجه الضوئية TDL45C المثبتة على المركبة معدات تحديد المواقع والتوجه الضوئية المتقدمة أو معدات تحديد المواقع الضوئية بالألياف الضوئية ومقاييس التسارع الكوارتزية كمستشعرات أساسية.استخدام بنية نظام الملاحة الثابتة مع برنامج الملاحة المتطور، يوفر بيانات الملاحة في الوقت الحقيقي عبر أوضاع تشغيل متعددة بما في ذلك تحديث السرعة الصفرية (ZUPT) ، الملاحة المتكاملة القائمة على القصور الذرية / الأقمار الصناعية ،والملاحة المتكاملة القسطية / عداد المسافات.

مجالات التطبيق

نظام تحديد المواقع الضوئي هذا متوافق مع منصات المركبات المختلفة بما في ذلك مركبات المسح الجيوديسي، منصات القتال المدرعة (الدبابات، المدفعية ذاتية الدفع،مركبات مقاتلة مشاة)، المركبات الأرضية بدون طيار (UGVs) ، أنظمة السكك الحديدية عالية السرعة، الآلات الزراعية، وغيرها من المنصات الميكانيكية التي تتطلب الملاحة الدقيقة.هذا الحل متعدد الاستخدامات يخدم احتياجات تحديد المواقع عبر المدنيين، التطبيقات العسكرية والصناعية.

خصائص الأداء

الملاحة المستقلة مع قدرة تحديث سرعة الصفر (ZUPT)
الملاحة المتكاملة مع أجهزة قياس المسافات والأنظمة القائمة على الأقمار الصناعية
الموازنة والبدء في كل من الحالات الثابتة والديناميكية (في الحركة)
مناسبة لمناطق العرض العالي (± 65 درجة) والبرد الشديد والارتفاع العالي
تصميم عالية الموثوقية للبيئات المطالبة

المواصفات التقنية

فئة المعلمات	المواصفات	القيمة
عداد التسارع	شهور التحيز التكرار	≤ 10 ميكروغرام
	الشهور دقة عامل المقياس	≤10ppm
	الـ (جيرو)	إمكانية تكرار التحيز	≤0.01°/h
دقة عامل المقياس		≤5ppm
المشي العشوائي		≤0.003°/√hr
الخصائص	معدل الزاوية	≥±400°/ثانية
	التسارع الزاوي	100000°/sec2
	التسارع	> 25 غرام
	موقف متطرف	أي توجيه
الأداء	وقت المواءمة	≤15 دقيقة
المدخلات/المخرجات	واجهات	3 منفذات RS422 كاملة مزدوجة، 1 منفذ إيثيرنت 100M
دقة الموقع	تحديد الشمال / دقة التوجه	≤5m
	الملاحة الثابتة/مجموعة أودوميتر	≤0.05%D
	تحديد الشمال / دقة التوجه	≤0.3mil
	الحفاظ على دقة المحامل/2 ساعة	≤0.3mil
	دقة موقع الملاحة المشتركة	≤0.2ميل
أداء تطبيقات AHRS	دقة المسار	≤0.2ميل
أداء تطبيقات AHRS	دقة التدحرج	≤0.2ميل
السمات	استهلاك الطاقة	<40 واط
	الوزن	< 8.2 كجم
	نطاق الحرارة	-40°C~60°C
	مقاومة الصدمات	15 غرام، موجة نصف الصين 11 ميس
	الجهد المدخل	DC24V ((± 25٪)
	طريقة التبريد	التوصيل إلى لوحة التثبيت
	مقاومة الاهتزاز	20~2000 هرتز، 6.06 غرام
	MTBF	>15000 ساعة
