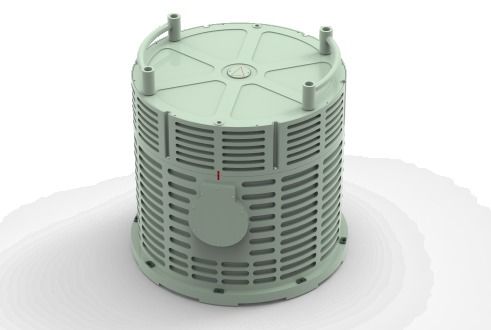

جودة النموذج DINS-100 نظام الملاحة الثابتة عالية الدقة مزدوجة المحور الدوار الليزر الجيرولوجية الحثالة مع المعيار الدولي مصنع

النموذج DINS-100 نظام الملاحة الثابتة عالية الدقة مزدوجة المحور الدوار الليزر الجيرولوجية الحثالة مع المعيار الدولي

Name: النموذج DINS-100 نظام الملاحة الثابتة عالية الدقة مزدوجة المحور الدوار الليزر الجيرولوجية الحثالة مع المعيار الدولي
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Dins-100
Price: 10250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: Dins-100

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

شروط الدفع: T/T

التعبئة والتغليف القياسية: علبة الكرتون

DINS-100.pdf

PDF

ملخص المنتج

الموديل DINS-100: جهاز جيروسكوبي ليزر دوار ثنائي المحور عالي الدقة بدقة تحديد المواقع 2nm/10d، ودقة الموقف 0.005 درجة، ويتميز بمعايرة مستقلة، وتعويض درجة الحرارة الكاملة، وقدرة ممتازة على التكيف البيئي للتطبيقات البحرية والصاروخية.

سمات المنتج المخصصة

إبراز

جهاز ليزر دو محور دوار

,

نظام الملاحة الثابتة عالية الدقة

,

نظام الملاحة بالليزر مع ضمان

وقت التسوية:

6 ساعات

موضع:

2nm/10d ، الذروة

سرعة:

0.5m/s ， 1σ

سلوك:

0.005deg ، 1σ

عنوان:

0.008 × ثانية (LAT) DEG ، 1σ

هيف:

5 سم أو 5 ٪

درجة حرارة العمل:

-40 درجة مئوية ~ + 55 درجة مئوية

درجة حرارة التخزين:

-55 ℃ ~ + 70 درجة

الأبعاد (W X D X H):

φ550 × 500 مم

وزن:

≤ 60 كجم

وصف المنتج

الموديل DINS-100 نظام ملاحة جيروسكوبي بالقصور الذاتي عالي الدقة ثنائي المحور بالليزر

نظام الملاحة الجيروسكوبي بالقصور الذاتي بالليزر ثنائي المحور DINS 100 هو عبارة عن معدات قياس وملاحة بالقصور الذاتي عالية الأداء مصممة للتطبيقات الصعبة التي تتطلب دقة وموثوقية استثنائيتين.

نظرة عامة على النظام

يشتمل النظام على جيروسكوب ليزر ثنائي التردد من النوع 90 وتقنيات مقياس تسارع انثناء الكوارتز. تعمل معايرة الأخطاء المتقدمة عالية الدقة، وتعويض درجة الحرارة، والمعايرة الذاتية الدوارة ثنائية المحور عبر الإنترنت مع تقنيات التعويض الذاتي عن الأخطاء على تحسين أداء النظام بشكل كبير.

من خلال تصميم التدريع الكهرومغناطيسي الشامل، وتحسين التوازن الحراري، وتحليل نماذج الاهتزاز، وتصميم الختم، وعمليات التصنيع الصارمة، يوفر النظام قدرة ممتازة على التكيف البيئي للعمليات ذات المهام الحرجة.

الميزات الرئيسية

ماكينة جيروسكوب ليزر عالية الدقة من النوع 90 ذات التردد المزدوج
معايرة ذاتية دورانية ثنائية المحور وتعويض ذاتي للخطأ
قدرات المحاذاة الأولية للقاعدة الثابتة والقاعدة المتحركة
معايرة شاملة لمعلمات الخطأ وتعويضها عبر نطاق درجة الحرارة الكامل
توافق واجهة GNSS/عداد المسافات/عداد الرحلات المضبوط مسبقًا
قابل للتكوين لأوضاع التنقل المختلفة
القدرة على التكيف البيئي ممتازة
الامتثال للمعايير الدولية

التطبيقات

أنظمة الملاحة البحرية
الملاحة تحت الماء الغواصة
تحديد مواقع وتوجيه مركبات إطلاق الصواريخ
قياس الموقف عالي الدقة

مواصفات الأداء

وقت البدء	6 ساعات
الموقف بالقصور الذاتي النقي	2 نانومتر/10 د، الذروة
سرعة القصور الذاتي النقية	0.5 م/ث، 1σ
الموقف بالقصور الذاتي النقي	0.005 درجة، 1σ
عنوان بالقصور الذاتي النقي	0.008*ثانية (خط العرض) درجة، 1σ
ارفع	5 سم أو 5%

نطاق القياس

السرعة الزاوية	± 400 درجة / ثانية
تسريع	± 20 جرام

بيئة العمل

درجة حرارة العمل	-40 درجة مئوية إلى +55 درجة مئوية
درجة حرارة التخزين	-55 درجة مئوية إلى +70 درجة مئوية
اهتزاز	0.04 جرام²/هرتز عند 20-2000 هرتز
مقاومة الصدمات	التشغيل العادي عند 30 جم عند 6 مللي ثانية / لا يوجد ضرر عند 50 جم عند 11 مللي ثانية

الخصائص الكهربائية

جهد التشغيل	28 فولت تيار مستمر
استهلاك الطاقة	≥200 واط
واجهة الاتصالات	RS422/RS232/CAN/إيثرنت

الخصائص البدنية

الأبعاد (العرض * العمق * الارتفاع)	φ550 * 500 مم
وزن	≥60 كجم
