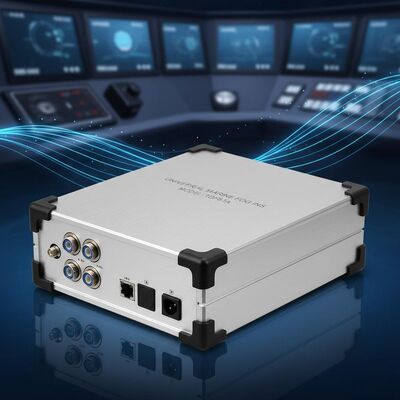

جودة أداء مستقر موثوقية عالية عالمية نظام الملاحة البحرية الصافية البصرية الحثالة TDF61A مصنع

أداء مستقر موثوقية عالية عالمية نظام الملاحة البحرية الصافية البصرية الحثالة TDF61A

Name: أداء مستقر موثوقية عالية عالمية نظام الملاحة البحرية الصافية البصرية الحثالة TDF61A
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDF61A

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

شروط الدفع: T / T ، L / C.

التعبئة والتغليف القياسية: علبة الكرتون

TDF61A.pdf

PDF

ملخص المنتج

توفر INS للألياف الضوئية البحرية TDF61A أداءً مستقرًا بدقة ≥4 نانومتر/ساعة، وتدعم أوضاع التنقل المتعددة، وتتحمل البيئات القاسية. تتميز بأكثر من 20000 ساعة من MTBF، وتصميم مضغوط، وواجهات شاملة للمركبات USV/UUVs.

سمات المنتج المخصصة

إبراز

نظام الملاحة البحرية بالصواريخ البصرية

,

نظام الملاحة القسرية العالمي مع الضمان

,

نظام الملاحة الثابتة العالية

وصف المنتج

نموذج الأداء المستقر TDF61A نظام الملاحة البحرية العالمي للصبغ الضوئي

هذا النظام العالمي للملاحة البحرية بالليزر (INS) يستخدم الجيروس الليزر ومساعي التسارع بالكوارز كجهاز استشعار أساسي.استخدام بنية نظام الملاحة الثابتة المرتبطة مع برنامج الملاحة المتقدم يعمل بسرعة عالية، يوفر معلومات الملاحة في الوقت الفعلي. يدعم النظام أوضاع تشغيل متعددة بما في ذلك الملاحة القاسية القصور، الملاحة القاسية القصور / القائمة على الأقمار الصناعية المتكاملة،والملاحة المتكاملة الدائمة / المساعدة في السرعة، توفير معايير الملاحة الكاملة لمختلف المنصات البحرية.

التطبيقات

مناسبة للسفن السطحية الصغيرة والمتوسطة الحجم غير المأهولة (USVs) ، والمركبات تحت الماء غير المأهولة (UUVs) ، والأسلحة الموجهة تحت الماء ،ومنصات أخرى تعمل في بيئات معقدة بسرعة عالية، اختلافات درجة الحرارة واسعة، والاهتزازات القوية.

الخصائص الرئيسية

قادرة على المواءمة والبدء أثناء الارتباط أو أثناء الملاحة في الخط المستقيم بسرعة ثابتة
أداء مستقر وموثوقية عالية
وظائف الكشف عن أخطاء النظام والإنذار
واجهات الإخراج الرقمية بما في ذلك منافذ Ethernet و RS422 المتسلسلة

المواصفات التقنية

المعلم	المواصفات
عداد التسارع
شهور التحيز التكرار	≤ 50 ميكروغرام
الشهور دقة عامل المقياس	≤50ppm
الـ (جيرو)
إمكانية تكرار التحيز	0.02°/ساعة ~ 0.01°/ساعة
دقة عامل المقياس	≤50ppm
المشي العشوائي	≤0.005°/√hr، 1σ
الخصائص
معدل الزاوية	≥±400°/ثانية
التسارع الزاوي	100000°/sec2
التسارع	> 25 غرام
موقف متطرف	أي توجيه
دقة السرعة	≤3.0kn
وقت البدء	≤10 ثانية
المدخلات/المخرجات	3 منفذات RS422 كاملة مزدوجة، 1 منفذ إيثيرنت 100M
الموازنة
الوقت	≤15 دقيقة
دقة الموقف (الخلل النقي)	≤4nm / 1 ساعة
دقة الموقف (جمع بين الحصانة و DVL)	≤0.6%D
أداء تطبيقات AHRS
دقة المسار	≤0.2°sec ((L)
دقة التدحرج	≤0.04 درجة
السمات
استهلاك الطاقة	< 15 واط
الأبعاد	110110100
الوزن	<1.7 كجم
الحرارة	-40°C~60°C
الصدمة	15 غرام، موجة نصف الصين 11 ميس
الجهد المدخل	DC24V ((± 25٪)
التبريد	التوصيل إلى لوحة التثبيت
اهتزاز	20~2000 هرتز، 6.06 غرام
MTBF	>20000 ساعة
