تفاصيل المنتج:
|
| استقرار التحيز (1σ): | 0.004 °/H ~ 0.002 °/H. | تكرار التحيز الصفري (1σ): | 0.002 °/H ~ 0.001 °/H. |
|---|---|---|---|
| ARW （المشي العشوائي الزاوي: | 0.0007 °/√Hr ~ 0.0004 °/√Hr | خطأ عامل النطاق (1σ): | ≤2 م |
| النطاق الديناميكي: | ≥ ± 400 درجة/ثانية | عرض النطاق: | ＞ 200 هرتز |
| الوزن: | 2 كيلوغرام | الأبعاد: | 151mm × 126mm × 57mm |
| إبراز: | الجهاز الليزري الحلقية عالية الدقة,ليزر حلقات الجيروسكوب,Ring Laser Gyroscope |
||

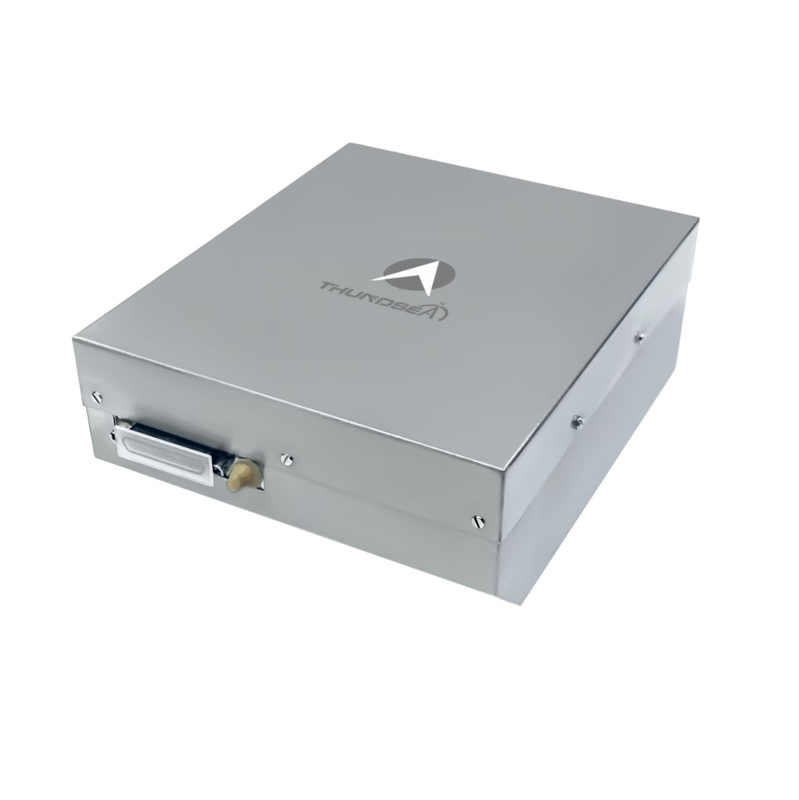

تحديد الدقة العالية TDLG90S حلقة ليزر الجيروسكوب
1 مقدمة
يشتغل الجيروسكوب الليزري الحلق (RLG) على تأثير Sagnac كمبدأ أساسيباستخدام فرق مرحلة التداخل بين شعاع الليزر في اتجاه عقارب الساعة و ضد عقارب الساعة داخل تجويف رنين مغلق لقياس الزوايا الزاوية للناقل بدقةهذا النوع من الجيروسكوب يظهر مستوى عال من التكامل و موثوقية استثنائية و قابلية قوية للتكيف مع البيئة و أداء تشغيلي مستقرمما يجعلها جهاز استشعار أساسي في أنظمة الملاحة الثابتة عالية الدقة التي تم اعتمادها على نطاق واسع في كل من التطبيقات المحلية والدولية .
2التطبيق
"معتمد للتكامل مع أنظمة الملاحة الثابتة (INS) وأنظمة مرجعية الاتجاه (AHRS) عبر منصات الطيران والفضاء (المركبات الفضائية / الطائرات / الأقمار الصناعية) ،الأنظمة البحرية (سفن سطحية/غواصات)، ووحدات الملاحة الأرضية (السيارات / المركبات العسكرية)".
3السمات
مسار الضوء والدوائر مغلفة في وحدة واحدة، بنية بسيطة وسهلة التثبيت.
الحجم الصغير، الوزن الخفيف، التكامل السهل واستهلاك الطاقة القابل للسيطرة
موثوقية عالية ومقاومة للصدمات والاهتزازات، وقدرة قوية على التكيف مع البيئة.
عرض النطاق الترددي الديناميكي واسع، إشارة رقمية
4 المعلمات الرئيسية
|
الأداء |
استقرار التحيز (1σ) |
0.004°/h~0.002°/h |
|
عدم إمكانية تكرار التحيز (1σ) |
0.002°/h~0.001°/h |
|
|
(أرو)(المشي العشوائي الزاوي |
0.0007°/√ساعة ~ 0.0004°/√الـ |
|
|
خطأ عامل المقياس (1σ) |
≤2ppm |
|
|
النطاق الديناميكي |
≥±400°/s |
|
|
عرض النطاق |
> 200 هرتز |
|
|
واجهة كهربائية |
شغل الوقت |
< 5s |
|
تنسيق إشارة الخروج |
TTL |
|
|
بنيت في الاختبار الذاتي |
نعم.. |
|
|
معدل تحديث إشارة الخروج |
1 هرتز |
|
|
معدل البود للإشارة الخارجة |
115200 |
|
|
صدمة الاهتزاز |
75 جرام، نصف الصين، 6 ميس |
|
|
درجة حرارة العمل |
- أربعون°C + 70°C |
|
|
درجة حرارة التخزين |
- 55°C + 85°C |
|
|
المواصفات الفيزيائية |
إمدادات الطاقة |
± 15 فولت، ± 5 فولت |
|
رابط (25 دبوس) |
J30JM-37ZKP36 |
|
|
استهلاك الطاقة |
≤3W |
|
|
MTBF (في MIL-HDBK-217-F) |
>10000 ساعة |
|
|
الوزن |
2 كجم |
|
|
الأبعاد |
151ملم × 126ملم × 57ملم |
