تفاصيل المنتج:
|
| استقرار التحيز (1σ): | 0.015 °/H ~ 0.006 °/H. | تكرار التحيز الصفري (1σ): | 0.005 °/H ~ 0.003 °/H. |
|---|---|---|---|
| ARW （المشي العشوائي الزاوي: | 0.003 °/√Hr ~ 0.0015 °/√Hr | خطأ عامل النطاق (1σ): | ≤5 جزء في المليون |
| النطاق الديناميكي: | ≥ ± 400 درجة/ثانية | عرض النطاق: | ＞ 200 هرتز |
| إبراز: | ليزر حلقات الجيروسكوب,الجهاز الليزري الحلقية عالية الدقة,High Precision Ring Laser Gyroscope |
||

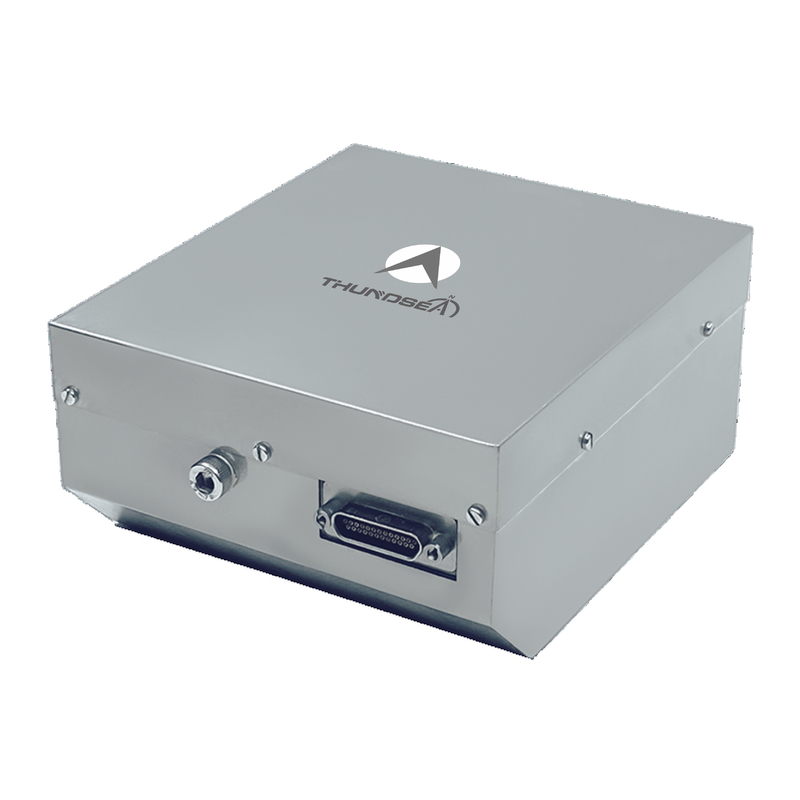

تحديد الدقة العالية TDLG70S حلقة ليزر الجيروسكوب
1 مقدمة
يشتغل الجيروسكوب الليزري الحلق (RLG) على تأثير Sagnac كمبدأ أساسيباستخدام فرق مرحلة التداخل بين شعاع الليزر في اتجاه عقارب الساعة و ضد عقارب الساعة داخل تجويف رنين مغلق لقياس الزوايا الزاوية للناقل بدقةهذا النوع من الجيروسكوب يظهر مستوى عال من التكامل و موثوقية استثنائية و قابلية قوية للتكيف مع البيئة و أداء تشغيلي مستقرمما يجعلها جهاز استشعار أساسي في أنظمة الملاحة الثابتة عالية الدقة التي تم اعتمادها على نطاق واسع في كل من التطبيقات المحلية والدولية .
2التطبيق
مناسبة لمعدات الملاحة الثابتة ومعدات مرجعية الموقف في المجالات المتقدمة مثل السفن الفضائية والطائرات والأقمار الصناعية والمركبات والسفن والغواصات وهلم جرا.
3السمات
عرض النطاق الترددي الديناميكي الواسع، مخرج الإشارة الرقمية؛
الحجم الصغير والوزن الخفيف والتكامل السهل واستهلاك الطاقة القابل للسيطرة.
موثوقية عالية ومقاومة للصدمات والاهتزازات، وقدرة قوية على التكيف مع البيئة.
مسار الضوء والدوائر مغلفة في وحدة واحدة، بنية بسيطة وسهلة التثبيت.
4 المعلمات الرئيسية
|
الأداء |
استقرار التحيز (1σ) |
0.015°/h~0.006°/h |
|
عدم إمكانية تكرار التحيز (1σ) |
0.005°/h~0.003°/h |
|
|
(أرو)(المشي العشوائي الزاوي |
0.003°/√-أجل0.0015°/√الـ |
|
|
خطأ عامل المقياس (1σ) |
≤5ppm |
|
|
النطاق الديناميكي |
≥± 400°/s |
|
|
عرض النطاق |
>200 هرتز |
|
|
واجهة كهربائية |
شغل الوقت |
<5s |
|
تنسيق إشارة الخروج |
TTL |
|
|
بنيت في الاختبار الذاتي |
نعم.. |
|
|
معدل تحديث إشارة الخروج |
1 هرتز |
|
|
معدل البود للإشارة الخارجة |
115200 |
|
|
صدمة الاهتزاز |
75 جرام، نصف الصين، 6 ميس |
|
|
درجة حرارة العمل |
- أربعون°C + 70°C |
|
|
درجة حرارة التخزين |
- 55°C + 85°C |
|
|
المواصفات الفيزيائية |
إمدادات الطاقة |
± 15 فولت، ± 5 فولت |
|
رابط (25 دبوس) |
J30JM-25ZKP |
|
|
استهلاك الطاقة |
≤3W |
|
|
MTBF (في MIL-HDBK-217-F) |
>10000 ساعة |
|
|
الوزن |
1.3 كجم |
|
|
الأبعاد |
φ114mm × 53mm |
