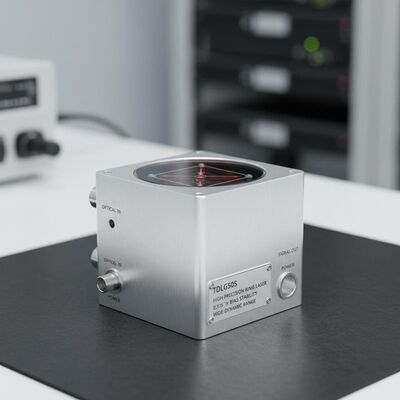

جودة دورة تحريك ليزر حلقة عالية الدقة TDLG50S مع 0.015 ° / h استقرار التحيز ومدى ديناميكي واسع للملاحة الثابتة مصنع

دورة تحريك ليزر حلقة عالية الدقة TDLG50S مع 0.015 ° / h استقرار التحيز ومدى ديناميكي واسع للملاحة الثابتة

Name: دورة تحريك ليزر حلقة عالية الدقة TDLG50S مع 0.015 ° / h استقرار التحيز ومدى ديناميكي واسع للملاحة الثابتة
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG50S
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDLG50S

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 30 مجموعة شهريا

موعد التسليم: 15 يوم

التعبئة والتغليف القياسية: علبة الكرتون

TDLG50S Ring Laser Gyroscope.pdf

PDF

ملخص المنتج

جيروسكوب ليزر حلقي TDLG50S عالي الدقة مع ثبات انحياز 0.015 درجة/ساعة، نطاق ±400 درجة/ثانية، وMIL-HDBK-217-F MTBF >10,000 ساعة. تصميم مدمج ومقاوم للصدمات لأنظمة الملاحة الجوية والبحرية والمركبات.

سمات المنتج المخصصة

إبراز

الجهاز الليزري الحلقية عالية الدقة

,

ليزر حلقات الجيروسكوب

وصف المنتج

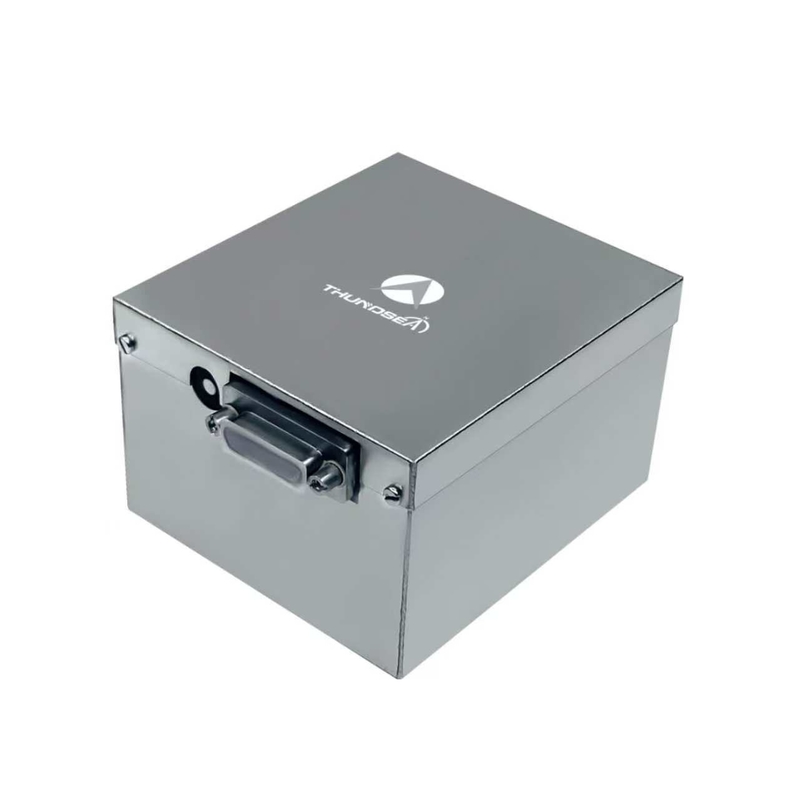

تحديد الدقة العالية TDLG50S حلقة ليزر الجيروسكوب

يعمل TDLG50S Ring Laser Gyroscope على مبدأ تأثير Sagnac ، ويقيس زيادات زاوية الناقل عن طريق الكشف عن اختلافات مراحل تداخل الليزر داخل تجويف زجاج الحلقة.هذا الجيروسكوب المدمج يوفر موثوقية استثنائية، قابلية التكيف مع البيئة، والأداء المستقر، مما يجعلها واحدة من أكثر أجهزة استشعار الملاحة الثابتة المستخدمة على نطاق واسع على مستوى العالم.

التطبيقات

مثالية لأنظمة الملاحة الثابتة ومعدات مرجعية الموقف في التطبيقات الراقية بما في ذلك المركبات الفضائية والطائرات والأقمار الصناعية والمركبات والسفن والغواصات.

الخصائص الرئيسية

مسار ضوئي متكامل وتصميم دائرة مع هيكل بسيط لسهولة التثبيت
الحجم المدمج ، البناء الخفيف الوزن ، واستهلاك الطاقة المسيطر عليه
موثوقية عالية مع مقاومة ممتازة للصدمات والاهتزازات
القدرة القوية على التكيف مع البيئة وعرض النطاق الترددي الديناميكي الواسع
إصدار إشارة رقمية للقياسات الدقيقة

المواصفات التقنية

خصائص الأداء
استقرار التحيز (1σ)	0.015°/h ~ 0.006°/h
تكرارية التحيز الصفرية (1σ)	0.005°/h ~ 0.003°/h
المشي العشوائي الزاوي (ARW)	0.003°/√hr ~ 0.0015°/√hr
خطأ عامل المقياس (1σ)	≤5ppm
النطاق الديناميكي	≥±400°/s
عرض النطاق	> 200 هرتز
واجهة كهربائية
شغل الوقت	< 5s
شكل إشارة الخروج	TTL
الاختبار الذاتي المدمج	نعم..
معدل تحديث إشارة الخروج	1 هرتز
معدل الإشارة الخارجة	115200
مواصفات البيئة
صدمة الاهتزاز	75 جرام، نصف الصين، 6 ميس
درجة حرارة العمل	-40°C ~ +70°C
درجة حرارة التخزين	-55°C ~ +85°C
المواصفات الفيزيائية
إمدادات الطاقة	±15 فولت، ±5 فولت
المرفق	J30JM-25ZKP (25 دبوس)
استهلاك الطاقة	≤3W
MTBF (في MIL-HDBK-217-F)	> 10،000 ساعة
الوزن	0.64 كيلو
الأبعاد	90 ملم * 73 ملم * 51 ملم
