جودة تصنيف الملاحة TDFG40T الجيروسكوب الضوئي بالألياف مع أداء حساس للغاية ومدى ديناميكي ≥ ± 400 ° / s مصنع

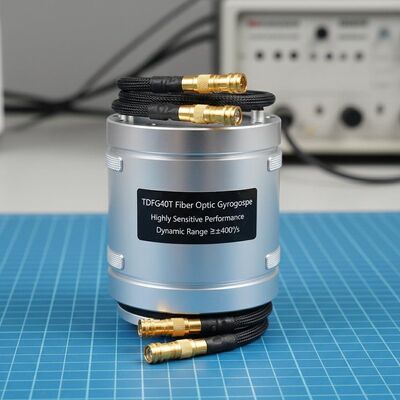

تصنيف الملاحة TDFG40T الجيروسكوب الضوئي بالألياف مع أداء حساس للغاية ومدى ديناميكي ≥ ± 400 ° / s

Name: تصنيف الملاحة TDFG40T الجيروسكوب الضوئي بالألياف مع أداء حساس للغاية ومدى ديناميكي ≥ ± 400 ° / s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG40T
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDFG40T

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 30 مجموعة شهريا

موعد التسليم: 15 يوم

التعبئة والتغليف القياسية: علبة الكرتون

TDFG40T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

ملخص المنتج

يوفر TDFG40T FOG من فئة الملاحة دقة عالية (دقة 0.04 درجة/ساعة)، ومقاومة قوية للاهتزاز (6.06 جم)، وتصميم مدمج (60 × 60 × 28 مم). يتميز بموثوقية الحالة الصلبة بالكامل، وبدء التشغيل السريع، والإخراج الرقمي للتطبيقات الفضائية والبحرية والصناعية.

سمات المنتج المخصصة

إبراز

مرشحات الألياف الضوئية,مرشح ذو حساسية عالية للألياف البصرية

,

Highly Sensitive Fiber Optic Gyroscope

النطاق الديناميكي:

≥ ± 400 درجة / ثانية

التحيز في الجري:

＜ 1 °/H.

الدقة （100sec）:

0.1 °/H ~ 0.04 °/H.

ARW （المشي العشوائي الزاوي:

＜ 0.03 °/√HR ، 1σ

فحص الاهتزاز:

20 ~ 2000 هرتز، 6.06 جرام

عرض النطاق الترددي:

＞ 200 هرتز

وزن:

≤350g

أبعاد:

60 مم × 60 مم × 28 مم

وصف المنتج

مستوى الملاحة TDFG40T غايروسكوب الألياف البصرية

The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.

لمحة عامة عن التكنولوجيا

تعمل أجهزة المرور بالألياف البصرية على مبدأ تأثير Sagnac البصري ، حيث تعمل كجهاز استشعار للسرعة الزاوية.تستخدم TDFG40T الكشف الرقمي عالي الأداء عن الحلقة المغلقة لإخراج معلومات سرعة الزاوية الناقلة في الوقت الحقيقي عبر واجهة متسلسلةيمكن تكوين هذه المراوح كوحدات ذات محور واحد أو أنظمة متكاملة ذات ثلاثة محاور.بمثابة أجهزة استشعار أساسية لحلول الملاحة القسرية عن طريق الكشف عن السرعة الزاوية في ثلاثة اتجاهات متعامدة بالنسبة للمساحة القسرية.

التطبيقات

هذا الجيروسكوب الضوئي المصنوع من الألياف يتم استخدامه على نطاق واسع في مجالات متعددة بما في ذلك أنظمة الأسلحة الموجهة، منصات الطيران، المركبات الأرضية، السفن البحرية، الغواصاتوأنظمة الكشف المداريةإنه يشكل مكونًا حاسمًا في أنظمة الملاحة الثابتة وأنظمة مرجعية الموقف (ARS) ،مع دعم التطبيقات الصناعية المتوسطة إلى المتقدمة التي تتطلب استشعار حركة دقيق.

الخصائص الرئيسية

ضوضاء منخفضة واستهلاك طاقة منخفضة وتشغيل فعال من حيث التكلفة
الحد الأدنى لفترة التشغيل مع المخرجات الرقمية لدمج الدوائر الرقمية بسلاسة
دقة عالية مع استقرار متفوق وخيارات تصميم مرنة
بناء كامل من الحالة الصلبة بدون أجزاء متحركة
موثوقية استثنائية ومدة حياة تشغيلية طويلة

المواصفات التقنية

المعلم	المواصفات
النطاق الديناميكي	≥±400°/s
التحيز في التشغيل	< 1°/ساعة
الدقة (100 ثانية)	0.1°/h~0.04°/h
المشي العشوائي الزاوي (ARW)	<0.03°/√hr، 1σ
فحص الاهتزاز	20~2000 هرتز، 6.06 غرام
عرض النطاق	> 200 هرتز
شغل الوقت	عشرات
شكل إشارة الخروج	RS-422
معدل تحديث إشارة الخروج	500 هرتز إلى 2000 هرتز
معدل الإشارة الخارجة	230400bps ~ 921600bps
درجة حرارة العمل	-40°C ~ +70°C
درجة حرارة التخزين	-55°C ~ +85°C
إمدادات الطاقة	5 فولت
رابط (9 دبوس)	J30JZ/XN9TJCAL01
استهلاك الطاقة	≤4.5 واط
MTBF (في MIL-HDBK-217-F)	>100000 ساعة
الوزن	≤ 350 غرام
الأبعاد	42ملم42ملم14ملم 60 ملم60 ملم28 ملم

العلامات

جيروسكوب قصوري ثلاثي المحاور,جيروسكوب رقمي أحادي المحور,جيروسكوب بصري

مرشحات الألياف الضوئية,مرشح ذو حساسية عالية للألياف البصرية

optical gyroscope
