تفاصيل المنتج:
|
| النطاق الديناميكي: | ≥ ± 400 درجة/ثانية | التحيز في الجري: | ＜ 1 °/H. |
|---|---|---|---|
| الدقة （100sec）: | 0.04 °/H ~ 0.02 °/H. | ARW （المشي العشوائي الزاوي: | ＜ 0.007 °/√Hr ، 1σ |
| فحص الاهتزاز: | 20 ~ 2000Hz ， 6.06g | عرض النطاق: | ＞ 200 هرتز |
| الوزن: | ≤ 500 غرام | الأبعاد: | 60 مم × 60 مم × 28 مم |
| إبراز: | مرشحات الألياف الضوئية,الملاحة الدقيقة لجهاز الجيروسكوب الضوئي,Accurate Navigation Fiber Optic Gyroscope |
||

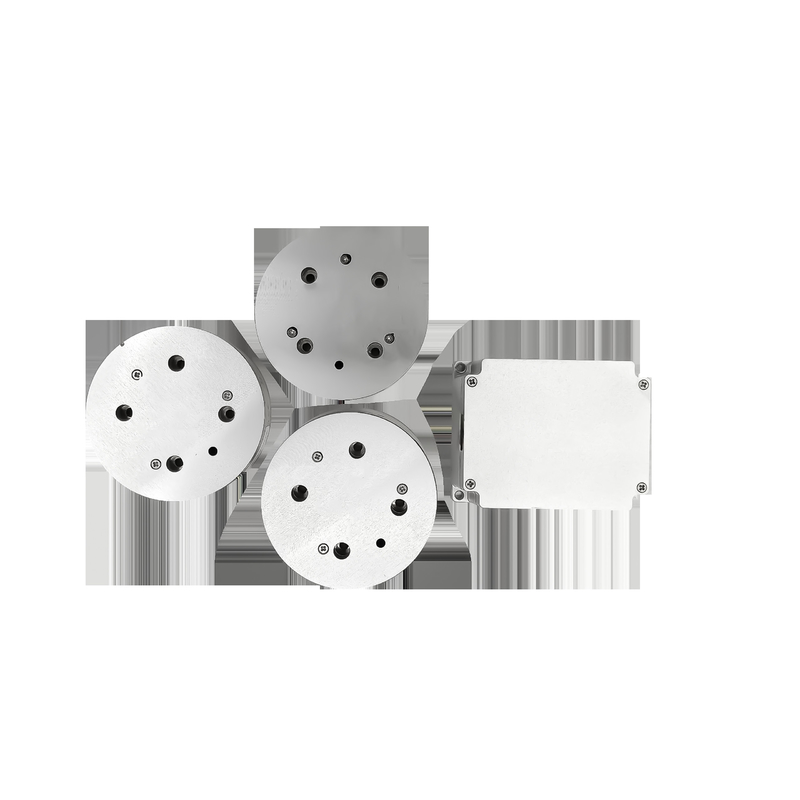

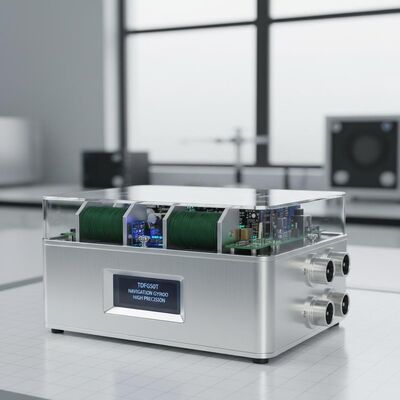

مستوى الملاحة TDFG50T غايروسكوب الألياف البصرية
1 مقدمة
جهاز التشغيل الضوئي يعمل كمستشعر لمعدل الزاوية باستخدام تأثير (ساغناك) البصرييوفر بيانات السرعة الزاوية في الوقت الحقيقي من الناقلين من خلال واجهات الاتصال المتسلسلةهذا الجهاز بمثابة مكون أساسي في أنظمة الملاحة الثابتة، حيث يمكن تنفيذ إما ثلاثة FOGs مستقلة ذات محور واحد عالية الدقة أو تكوين متكامل من ثلاثة محاور.هذه التكوينات تسمح بالقياس الدقيق لمكونات السرعة الزاوية على طول ثلاثة محاور متعامدة بالنسبة إلى الفضاء الثابت..
2التطبيق
يُطبّق مرشح الألياف البصرية على نطاق واسع في مجالات مختلفة، بما في ذلك أنظمة الأسلحة الموجهة، منصات الطيران، المركبات الأرضية، السفن البحرية، الغواصات،وأنظمة الكشف المداريةإنه يشكل مكونًا حاسمًا في كل من أنظمة الملاحة الثابتة وأنظمة مرجعية الموقف (ARS) ،مع دعم التطبيقات الصناعية المتوسطة إلى المتقدمة التي تتطلب استشعار حركة دقيق.
3السمات
دقة عالية، استقرار أفضل، تصميم مرن.
تصميم في حالة صلبة كاملة بدون أجزاء متحركة.
أوقات تشغيل قصيرة للغاية ومخرجات رقمية لسهولة الاندماج في الدوائر الرقمية
ضجيج منخفض، استهلاك طاقة منخفض، تكلفة منخفضة.
موثوقية عالية وعمر طويل
4 المعلمات الرئيسية
|
النطاق الديناميكي |
≥± 400°/s |
|
التحيز في التشغيل |
< 1°/ساعة |
|
الدقة(100ثاني) |
0.04°/h~0.02°/h |
|
(أرو)(المشي العشوائي الزاوي |
< 0.007°/√hr، 1σ |
|
فحص الهزات |
20~2000 هرتز،6.06 غرام |
|
عرض النطاق |
>200 هرتز |
|
شغل الوقت |
عشرات |
|
تنسيق إشارة الخروج |
RS-422 |
|
بنيت في الاختبار الذاتي |
... |
|
معدل تحديث إشارة الخروج |
500 هرتز إلى 2000 هرتز |
|
معدل البود للإشارة الخارجة |
230400bps ~ 921600bps |
|
درجة حرارة العمل |
- أربعون°C + 70°C |
|
درجة حرارة التخزين |
- 55°C + 85°C |
|
إمدادات الطاقة |
5 فولت |
|
رابط (9 دبوس) |
J30JZ/XN9TJCAL01 |
|
استهلاك الطاقة |
≤4.5w |
|
MTBF (في MIL-HDBK-217-F) |
>100000 ساعة |
|
الوزن |
≤ 500 غرام |
|
الأبعاد |
Φ50mm × 19mm |
|
60mm × 60mm × 28mm |
