تفاصيل المنتج:
|
| انحياز النطاق الديناميكي في الجري: | ≥ ± 400 درجة/ثانية | تشغيل الوقت: | 10 ثوانى |
|---|---|---|---|
| الدقة （100sec）: | 0.02 °/H ~ 0.01 °/H. | تنسيق إشارة الخرج: | رس-422 |
| الوزن: | 550 جرام | الأبعاد: | 60 مم × 60 مم × 28 مم |
| إبراز: | مرشحات الألياف الضوئية,ثلاث محورات لجهاز تحريك الألياف الضوئية,Three Axis Fiber Optic Gyroscope |
||

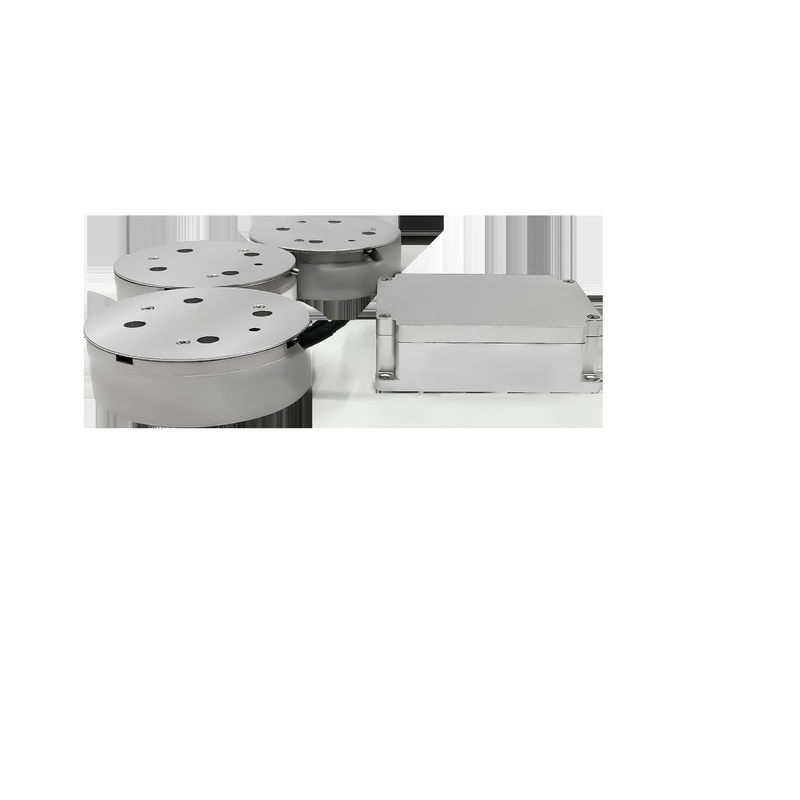

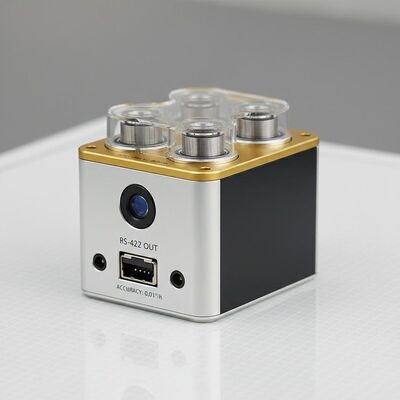

مستوى الملاحة TDFG60T غايروسكوب الألياف البصرية
1 مقدمة
مرشح الألياف البصرية هو نوع من أجهزة استشعار السرعة الزاوية على أساس تأثير Sagnac البصري، تكنولوجيا الكشف الداخلية عالية الأداء الرقمية بالكامليمكن إصدار معلومات السرعة الزاوية الناقلة في الوقت الحقيقي من خلال الميناء المتسلسليمكن استخدام ثلاثة أجهزة تحكم حيوية ذات نطاق واحد عالية الدقة أو ثلاث أجهزة تحكم حيوية متكاملة في المحور كمستشعرات أساسية لحل الملاحة الثابتة.ناقل حساس بالنسبة للمساحة الثابتة في ثلاثة اتجاهات متعامدة من معلومات السرعة الزاوية.
2التطبيق
هذا المنتج قابل للتطبيق في أنظمة الملاحة الثابتة وأنظمة مرجعية الموقف عبر مجالات متعددة بما في ذلك الذخيرة الموجهة، منصات الطيران والفضاء، المركبات البرية، السفن البحرية،المركبات الغواصة، أنظمة الكشف المدارية، والتطبيقات الصناعية المتوسطة إلى المتقدمة.
3السمات
ضجيج منخفض، استهلاك طاقة منخفض، تكلفة منخفضة.
دقة عالية، استقرار أفضل، تصميم مرن.
تصميم في حالة صلبة كاملة بدون أجزاء متحركة.
أوقات تشغيل قصيرة للغاية ومخرجات رقمية لسهولة الاندماج في الدوائر الرقمية
موثوقية عالية وعمر طويل
4 المعلمات الرئيسية
|
النطاق الديناميكي |
≥± 400°/s |
|
التحيز في التشغيل |
< 1°/ساعة |
|
الدقة(100ثاني) |
0.02°/h~0.01°/h |
|
(أرو)(المشي العشوائي الزاوي |
< 0.005°/√hr، 1σ |
|
فحص الهزات |
20~2000 هرتز،6.06 غرام |
|
عرض النطاق |
> 200 هرتز |
|
شغل الوقت |
عشرات |
|
تنسيق إشارة الخروج |
RS-422 |
|
بنيت في الاختبار الذاتي |
... |
|
معدل تحديث إشارة الخروج |
500 هرتز إلى 2000 هرتز |
|
معدل البود للإشارة الخارجة |
230400bps ~ 921600bps |
|
درجة حرارة العمل |
- أربعون°C + 70°C |
|
درجة حرارة التخزين |
- 55°C + 85°C |
|
إمدادات الطاقة |
5 فولت |
|
رابط (9 دبوس) |
J30JZ/XN9TJCAL01 |
|
استهلاك الطاقة |
≤4.5w |
|
MTBF (في MIL-HDBK-217-F) |
>100000 ساعة |
|
الوزن |
≤550 غرام |
|
الأبعاد |
Φ59mm × 20mm |
|
60mm × 60mm × 28mm |
