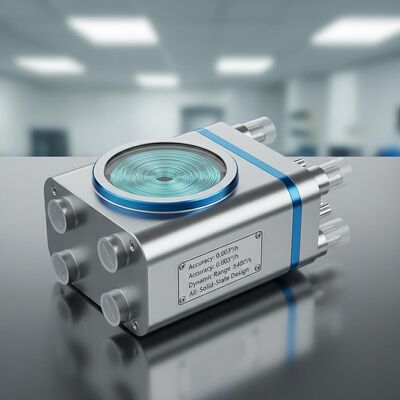

جودة تحديد الملاحة الدرجة الجيروسكوب الألياف الضوئية مع 0.003 درجة / ساعة الدقة، ± 400 درجة / ثانية النطاق الديناميكي وتصميم الصلبة مصنع

تحديد الملاحة الدرجة الجيروسكوب الألياف الضوئية مع 0.003 درجة / ساعة الدقة، ± 400 درجة / ثانية النطاق الديناميكي وتصميم الصلبة

Name: تحديد الملاحة الدرجة الجيروسكوب الألياف الضوئية مع 0.003 درجة / ساعة الدقة، ± 400 درجة / ثانية النطاق الديناميكي وتصميم الصلبة
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG98T
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDFG98T

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 30 مجموعة شهريا

موعد التسليم: 15 يوم

التعبئة والتغليف القياسية: علبة الكرتون

TDFG98T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

ملخص المنتج

يوفر FOG من فئة الملاحة TDFG98T دقة عالية (دقة 0.003 درجة/ساعة)، ونطاق ±400 درجة/ثانية، وتصميم متين لتطبيقات الطيران/الدفاع. يتميز بمخرجات رقمية بالكامل، وبدء التشغيل السريع، وموثوقية MIL-HDBK-217F (> 100 ألف ساعة MTBF).

سمات المنتج المخصصة

إبراز

مرشحات الألياف الضوئية,تحديد الملاحة الدرجة الجيروسكوب الألياف

,

Precision Navigation Grade fiber gyroscope

النطاق الديناميكي:

≥ ± 400 درجة / ثانية

التحيز في الجري:

＜ 1 °/H.

الدقة （100sec）:

0.005 °/H ~ 0.003 °/H.

ARW （المشي العشوائي الزاوي:

＜ 0.0008 °/√HR ، 1σ

فحص الاهتزاز:

20 ~ 2000 هرتز، 6.06 جرام

عرض النطاق الترددي:

＞ 200 هرتز

وزن:

≤1200 جرام

أبعاد:

60 مم × 60 مم × 28 مم

وصف المنتج

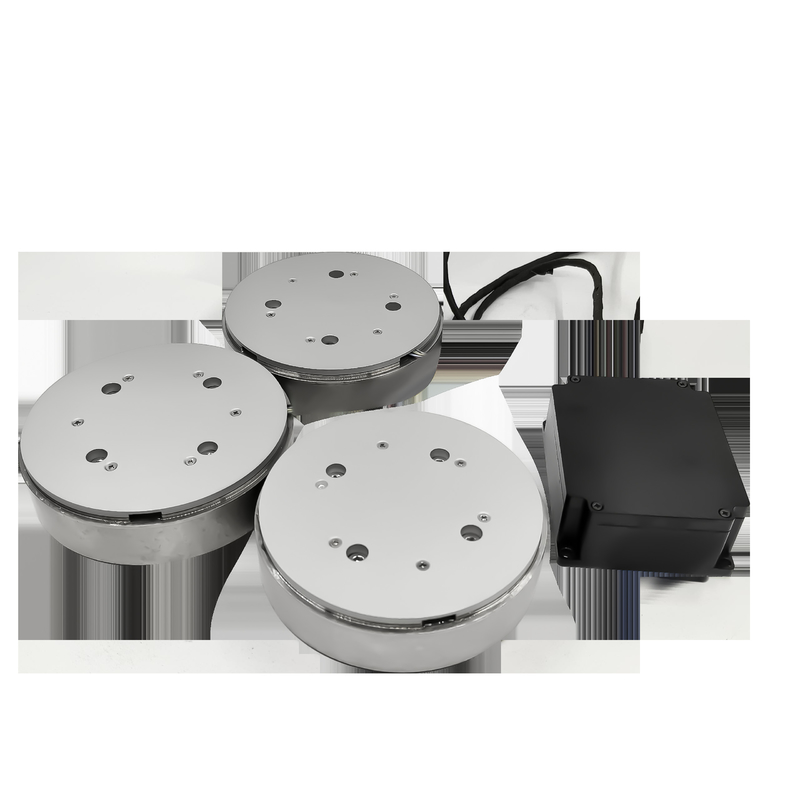

مستوى الملاحة TDFG98T غايروسكوب الألياف البصرية

يعمل الجيروسكوب TDFG98T بالألياف البصرية كمستشعر للسرعة الزاوية باستخدام تأثير Sagnac البصري.معماري التحكم الرقمي المتقدم في الحلقة المغلقة يسمح بنقل بيانات السرعة الزاوية الناقلة في الوقت الحقيقي عبر واجهات الاتصال المتسلسلةفي أنظمة الملاحة الثابتة، ثلاثة محور واحد متعامدة عالية الدقة FOG أو واحد متكاملة ثلاثي المحورية تشكيل FOG بمثابة مكونات الاستشعار الأساسية،اكتشاف معايير السرعة الزاوية للمنصات المتحركة على طول ثلاثة محاور عمودية مع بعضها البعض بالنسبة إلى الفضاء الثابت.

التطبيقات

مناسبة لمعدات الملاحة الثابتة ومعدات مرجعية الموقف في الأسلحة الموجهة والطائرات والمركبات والسفن والغواصات واكتشاف المدار والتطبيقات الصناعية متوسطة إلى متقدمة.

الخصائص الرئيسية

موثوقية عالية وعمر تشغيل طويل
ضجيج منخفض، استهلاك طاقة منخفض، وفعالة من حيث التكلفة
أوقات بدء قصيرة للغاية مع مخرجات رقمية لسهولة التكامل
تصميم الحالة الصلبة بالكامل بدون أجزاء متحركة
دقة عالية مع استقرار ممتاز وخيارات تصميم مرنة

المواصفات التقنية

المعلم	المواصفات
النطاق الديناميكي	≥±400°/s
التحيز في التشغيل	< 1°/ساعة
الدقة (100 ثانية)	0.005°/h ~ 0.003°/h
المشي العشوائي الزاوي (1σ)	<0.0008°/√hr
فحص الاهتزاز	20~2000 هرتز، 6.06 غرام
عرض النطاق	> 200 هرتز
شغل الوقت	عشرات
شكل إشارة الخروج	RS-422
معدل تحديث إشارة الخروج	500 هرتز ~ 4000 هرتز
معدل الإشارة الخارجة	230400bps ~ 921600bps
درجة حرارة العمل	-40°C ~ +70°C
درجة حرارة التخزين	-55°C ~ +85°C
إمدادات الطاقة	5 فولت
رابط (9 دبوس)	J30JZ/XN9TJCAL01
استهلاك الطاقة	≤4.5 واط
MTBF (في MIL-HDBK-217-F)	>100000 ساعة
الوزن	≤ 1200 غرام
الأبعاد	Φ98mm26mm 60 ملم60 ملم*28 ملم
