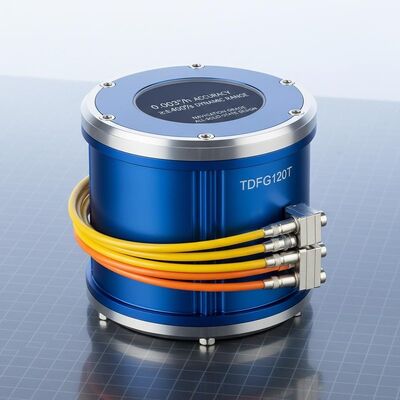

جودة درجة الملاحة TDFG120T غايروسكوب الألياف البصرية بدقة 0.003 ° / h ومدى ديناميكي ≥ ± 400 ° / s في تصميم الحالة الصلبة مصنع

درجة الملاحة TDFG120T غايروسكوب الألياف البصرية بدقة 0.003 ° / h ومدى ديناميكي ≥ ± 400 ° / s في تصميم الحالة الصلبة

Name: درجة الملاحة TDFG120T غايروسكوب الألياف البصرية بدقة 0.003 ° / h ومدى ديناميكي ≥ ± 400 ° / s في تصميم الحالة الصلبة
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG120T
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDFG120T

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 30 مجموعة شهريا

موعد التسليم: 15 يوم

التعبئة والتغليف القياسية: علبة الكرتون

TDFG120T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

ملخص المنتج

TDFG120T FOG من فئة الملاحة بدقة 0.003 درجة/ساعة، نطاق ±400 درجة/ثانية، وموثوقية MIL-HDBK-217-F. يضمن التصميم ذو الحالة الصلبة بالكامل بدء التشغيل الفوري، واستهلاك منخفض للطاقة، وأداء قوي في البيئات القاسية (-40 درجة مئوية إلى +70 درجة مئوية).

سمات المنتج المخصصة

إبراز

المجهر المتقدم للألياف البصرية,الملاحة المتقدمة الجيرسكوب الضوئي بالألياف,دورية ذات دقة عالية من الألياف البصرية

,

Advanced Navigation Fiber Optic Gyroscope

,

High Accuracy Fiber Optic Gyroscope

النطاق الديناميكي:

≥ ± 400 درجة / ثانية

التحيز في الجري:

＜ 1 °/H.

الدقة （100sec）:

0.003 °/H ~ 0.001 °/H.

ARW （المشي العشوائي الزاوي:

＜ 0.0006 °/√HR ، 1σ

فحص الاهتزاز:

20 ~ 500 هرتز، 3.2 جرام

عرض النطاق الترددي:

＞ 200 هرتز

وزن:

≥1500 جرام

أبعاد:

60 مم × 60 مم × 28 مم

وصف المنتج

مرشحات الملاحة المتقدمة TDFG120T المرشحات الضوئية

زيرسكوب ذو دقة عالية بالألياف الضوئية بدقة 0.003 درجة في الساعة لتطبيقات الملاحة المتطلبة

لمحة عامة عن المنتج

يعمل TDFG120T Fiber Optic Gyroscope على تأثير Sagnac البصري ويتميز بتكنولوجيا الكشف عن الحلقة المغلقة الرقمية بالكامل عالية الأداء. It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.

التطبيقات

مناسبة للملاحة الثابتة وأنظمة مرجعية الموقف عبر مجالات متعددة بما في ذلك الذخيرة الموجهة والطائرات والمركبات البرية والسفن البحرية / الغواصات ومنصات الكشف المدارية ،وتطبيقات صناعية متوسطة إلى عالية.

الخصائص الرئيسية

تصميم الحالة الصلبة بالكامل بدون أجزاء متحركة
أوقات بدء قصيرة للغاية مع المخرجات الرقمية
دقة عالية مع استقرار متفوق وتصميم مرن
موثوقية عالية وعمر تشغيل طويل
ضوضاء منخفضة واستهلاك طاقة منخفضة وتشغيل فعال من حيث التكلفة

المواصفات التقنية

النطاق الديناميكي	≥±400°/s
التحيز في التشغيل	< 1°/ساعة
الدقة (100 ثانية)	0.003°/h ~ 0.001°/h
المشي العشوائي الزاوي (ARW)	<0.0006°/√hr، 1σ
فحص الاهتزاز	20~500 هرتز، 3.2g
عرض النطاق	> 200 هرتز
شغل الوقت	ثلاثونات
شكل إشارة الخروج	RS-422
معدل تحديث إشارة الخروج	500 هرتز ~ 4000 هرتز
معدل الإشارة الخارجة	115200bps ~ 921600bps
درجة حرارة العمل	-40°C ~ +70°C
درجة حرارة التخزين	-55°C ~ +85°C
إمدادات الطاقة	5 فولت
رابط (9 دبوس)	J30JZ/XN9TJCAL01
استهلاك الطاقة	≤4.5 واط
MTBF (في MIL-HDBK-217-F)	>100000 ساعة
الوزن	≤ 1500 غرام
الأبعاد	Φ117mm24mm 60 ملم60 ملم*28 ملم

يوفر هذا الجيروسكوب الضوئي المصنوع من الألياف البصرية الدقة والموثوقية الاستثنائية لتطبيقات القياس الثابت الأكثر تطلبًا في قطاعات الطيران والفضاء والدفاع والصناعة.
