تفاصيل المنتج:
|
| النطاق الديناميكي: | ≥ ± 400 درجة/ثانية | التحيز في الجري: | ＜ 1 °/H. |
|---|---|---|---|
| الدقة （100sec）: | 0.03 °/H ~ 0.01 °/H. | ARW （المشي العشوائي الزاوي: | ＜ 0.005 °/√Hr ، 1σ |
| فحص الاهتزاز: | 20 ~ 2000Hz ， 6.06g | عرض النطاق: | ＞ 200 هرتز |
| الوزن: | ≤ 300 جرام | الأبعاد: | 70mm × 70mm × 32mm |
| إبراز: | غيروسكوب الألياف الضوئية الضبابية,مرشح لدرجة الضباب الجيروسكوب الألياف البصرية,Navigation Grade fog fiber optic gyroscope |
||

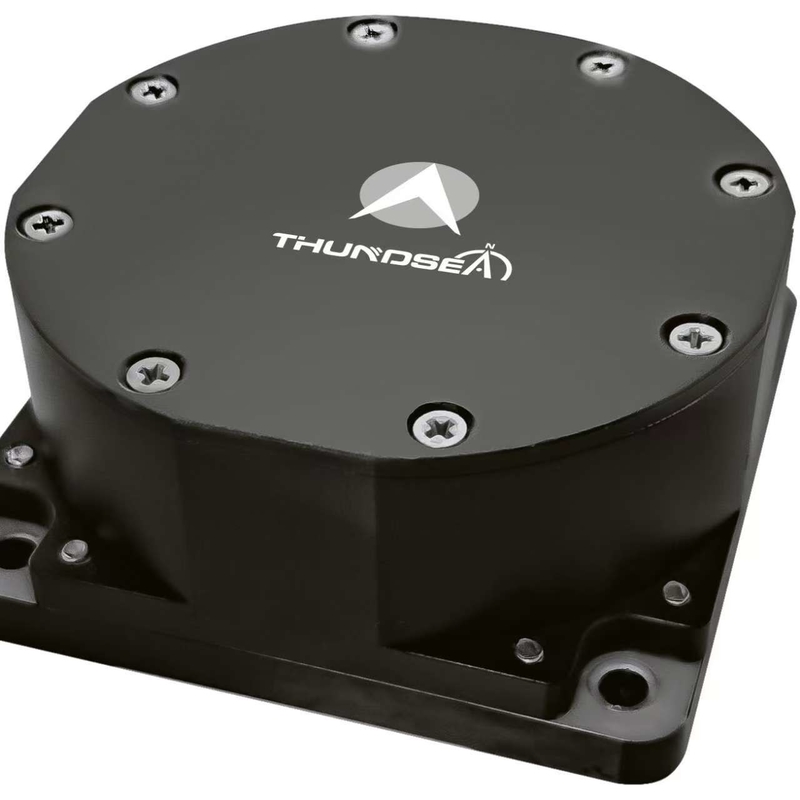

مستوى الملاحة TDFG70S غايروسكوب الألياف البصرية
1 مقدمة
مرشح الألياف البصرية هو نوع من أجهزة استشعار السرعة الزاوية على أساس تأثير Sagnac البصري، تكنولوجيا الكشف الداخلية عالية الأداء الرقمية بالكامليمكن إصدار معلومات السرعة الزاوية الناقلة في الوقت الحقيقي من خلال الميناء المتسلسليمكن استخدام ثلاثة أجهزة تحكم حيوية ذات نطاق واحد عالية الدقة أو ثلاث أجهزة تحكم حيوية متكاملة في المحور كمستشعرات أساسية لحل الملاحة الثابتة.ناقل حساس بالنسبة للمساحة الثابتة في ثلاثة اتجاهات متعامدة من معلومات السرعة الزاوية.
2التطبيق
هذه التكنولوجيا المتقدمة مناسبة للاندماج في أنظمة الملاحة الثابتة ومنصات مرجعية الموقف عبر مجموعة من التطبيقات بما في ذلك الذخيرة الموجهة، المركبات الجوية والفضاء،أنظمة النقل الأرضية، المركبات البحرية، المركبات الغواصة، معدات الكشف عن المدار، وحلول الأتمتة الصناعية المتوسطة إلى العالية.
3السمات
تصميم في حالة صلبة كاملة بدون أجزاء متحركة.
دقة عالية، استقرار أفضل، تصميم مرن.
أوقات تشغيل قصيرة للغاية ومخرجات رقمية لسهولة الاندماج في الدوائر الرقمية
موثوقية عالية وعمر طويل
ضجيج منخفض، استهلاك طاقة منخفض، تكلفة منخفضة.
4 المعلمات الرئيسية
|
النطاق الديناميكي |
≥± 400°/s |
|
التحيز في التشغيل |
< 1°/ساعة |
|
الدقة(100ثاني) |
0.03°/h~0.01°/h |
|
(أرو)(المشي العشوائي الزاوي |
<0.005°/√hr,1σ |
|
فحص الهزات |
20~2000 هرتز،6.06 غرام |
|
عرض النطاق |
>200 هرتز |
|
شغل الوقت |
ثلاثونات |
|
تنسيق إشارة الخروج |
RS-422 |
|
بنيت في الاختبار الذاتي |
... |
|
معدل تحديث إشارة الخروج |
500 هرتز إلى 4000 هرتز |
|
معدل البود للإشارة الخارجة |
115200bps ~ 921600bps |
|
درجة حرارة العمل |
- أربعون°C + 70°C |
|
درجة حرارة التخزين |
- 55°C + 85°C |
|
إمدادات الطاقة |
5 فولت |
|
رابط (9 دبوس) |
J30JZ/XN9TJCAL01 |
|
استهلاك الطاقة |
≤3w |
|
MTBF (في MIL-HDBK-217-F) |
> 150000 ساعة |
|
الوزن |
≤ 300 غرام |
|
الأبعاد |
70mm × 70mm × 32mm |
