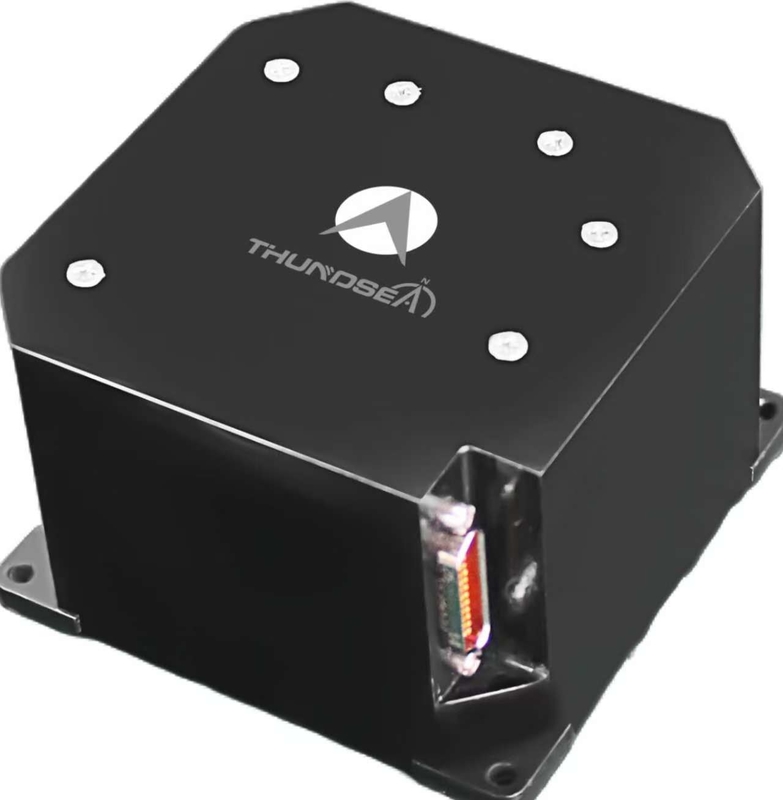

تصنيف التحكم TDFG70T الجيروسكوب الضوئي بالألياف ذو نطاق ديناميكي ≥±400°/s، دقة 0.5°/h~0.2°/h ووزن ≤500g

Name: تصنيف التحكم TDFG70T الجيروسكوب الضوئي بالألياف ذو نطاق ديناميكي ≥±400°/s، دقة 0.5°/h~0.2°/h ووزن ≤500g
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70T
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDFG70T

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 30 مجموعة شهريا

موعد التسليم: 15 يوم

التعبئة والتغليف القياسية: علبة الكرتون

TDFG70T Control Grade Fiber Optic Gyroscope.pdf

PDF

ملخص المنتج

تصنيف التحكم TDFG70T الجيروسكوب الضوئي بالألياف TDFG70T Fiber Optic Gyroscope هو جهاز استشعار متقدم للسرعة الزاوية يستخدم تأثير Sagnac البصري مع بنية حلقة مغلقة رقمية بالكامل.يقدم هذا الجيروسكوب عالي الأداء قياسات السرعة الزاوية في الوقت الحقيقي بمعدلات أخذ عينات تتجاوز 4 كيلو هرتز عن طريق الاتصال ا...

سمات المنتج المخصصة

إبراز

الجيروسكوب الضوئي بالألياف الضوئية من درجة التحكم,قياسات الدقة جهاز تحريك الألياف البصرية

,

Precision Measurements Fiber Optic Gyroscope

النطاق الديناميكي:

≥ ± 400 درجة / ثانية

الدقة （10sec）:

0.5 °/H ~ 0.2 °/H.

التحيز في الجري:

＜ 1 °/H.

فحص الاهتزاز:

20 ~ 2000 هرتز، 6.06 جرام

ARW （المشي العشوائي الزاوي:

＜ 0.02 °/√HR ، 1σ

عرض النطاق الترددي:

＞ 200 هرتز

وزن:

≤500g

أبعاد:

70mm × 70mm × 53mm

وصف المنتج

تصنيف التحكم TDFG70T الجيروسكوب الضوئي بالألياف

TDFG70T Fiber Optic Gyroscope هو جهاز استشعار متقدم للسرعة الزاوية يستخدم تأثير Sagnac البصري مع بنية حلقة مغلقة رقمية بالكامل.يقدم هذا الجيروسكوب عالي الأداء قياسات السرعة الزاوية في الوقت الحقيقي بمعدلات أخذ عينات تتجاوز 4 كيلو هرتز عن طريق الاتصال المتسلسل.

تكوينات المنتج

متوفرة في تكوينات محور واحد ومحورين وثلاثي المحورات. تتضمن وحدات المحورات المتعددة مصادر ضوئية مشتركة ودوائر معالجة إشارات للقياس في وقت واحد عبر المحاور المتعامدة ،ضمان تتبع الحركة المتزامن للتطبيقات عالية الديناميكية.

التطبيقات

مثالية لأنظمة الاستقرار والتحكم في الأسلحة الموجهة، منصات التحكم في الموقف، الطوربيدات، الصواريخ التكتيكية، والمعدات الصناعية المتوسطة إلى المتقدمة التي تتطلب استشعار الحركة بدقة.

الخصائص الرئيسية

ضوضاء منخفضة واستهلاك طاقة منخفضة وتشغيل فعال من حيث التكلفة
قدرة التشغيل الفوري مع مخرج رقمي لدمج الكمبيوتر
تصميم الحالة الصلبة بالكامل بدون أجزاء متحركة لزيادة الموثوقية
الحجم المدمج، والبناء الخفيف، وخيارات التصميم المرنة
موثوقية عالية وطول عمر التشغيل

المواصفات التقنية

معايير الأداء	المواصفات
النطاق الديناميكي	≥±400°/s
التحيز في التشغيل	< 1°/ساعة
الدقة (10 ثانية)	0.5°/h ~ 0.2°/h
المشي العشوائي الزاوي (ARW)	< 0.02°/√hr، 1σ
فحص الاهتزاز	20~2000 هرتز، 6.06 غرام
عرض النطاق	> 200 هرتز
شغل الوقت	عشرات
شكل إشارة الخروج	RS-422
معدل تحديث إشارة الخروج	500 هرتز ~ 2000 هرتز
معدل الإشارة الخارجة	230400bps ~ 921600bps
درجة حرارة العمل	-40°C ~ +70°C
درجة حرارة التخزين	-55°C ~ +85°C
إمدادات الطاقة	5 فولت
المرفق	J30J-9ZKP
استهلاك الطاقة	≤5W
MTBF (في MIL-HDBK-217-F)	>100000 ساعة
الوزن	≤ 500 غرام
الأبعاد	70 ملم * 70 ملم * 53 ملم
