تفاصيل المنتج:
|
| النطاق الديناميكي: | ≥ ± 400 درجة/ثانية | التحيز في الجري: | ＜ 2 °/H. |
|---|---|---|---|
| الدقة （10sec）: | 1 °/H ~ 0.5 °/H. | ARW （المشي العشوائي الزاوي: | ＜ 0.04 °/√HR ، 1σ |
| فحص الاهتزاز: | 20 ~ 2000Hz ， 6.06g | عرض النطاق: | ＞ 200 هرتز |
| الوزن: | ≥260 جرام | الأبعاد: | 60mm × 68mm × 47mm |
| إبراز: | الجيروسكوب الضوئي بالألياف الضوئية من درجة التحكم,كشف الاهتزازات بالصمغ البصري,Vibration Screening Fiber Optic Gyroscope |
||

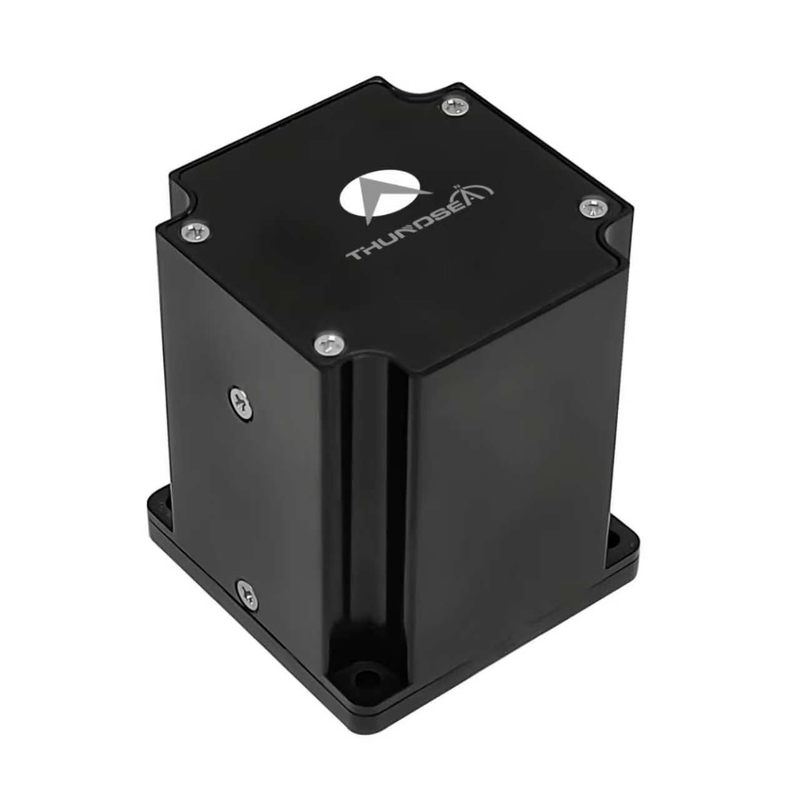

مستوى التحكم TDFG60D الجيروسكوب الضوئي بالألياف
1 مقدمة
مرشح الألياف البصرية هو نوع من مستشعر السرعة الزاوية على أساس تأثير ساجانك البصري ، واعتماد تكنولوجيا الكشف عالية الأداء الرقمية بالكامل داخلياً ،والذي يمكنه إخراج معلومات السرعة الزاوية الناقلة فوق 4 كيلو هرتز في الوقت الحقيقي من خلال منفذ سلسلةهذه السلسلة من المنتجات يمكن تقسيمها إلى محور واحد، محورين وهري-الجيروسكوبات الضوئية بالألياف الضوئية ذات المحورين، منها المحورينهرييمكن أن تكتشف أجهزة التشغيل الجيروسكوبية الألياف البصرية في المحور المشترك معلومات السرعة الزاوية من محاور متعددة متعامدة للناقل من خلال تكنولوجيا مصدر الضوء المشترك ودوائر الحل.
2التطبيق
هذه التكنولوجيا المتقدمة للإستشعار تجد تطبيقات في أنظمة الاستقرار الدقيقة للذخيرة الموجهة، منصات الملاحة التوربيد،وآليات التحكم في الموقف في الفضاء الجوي، وكذلك متطلبات قياس الحركة عالية الدقة في أنظمة الأتمتة الصناعية والروبوتات.
3السمات
تصميم في حالة صلبة كاملة بدون أجزاء متحركة.
إنتاج رقمي فوري لسهولة الاتصال بالكمبيوتر
ضجيج منخفض، استهلاك طاقة منخفض، تكلفة منخفضة.
الحجم الصغير والوزن الخفيف والتصميم المرن
موثوقية عالية وعمر طويل
4 المعلمات الرئيسية
|
الأداء |
النطاق الديناميكي |
≥± 400°/s |
|
التحيز في التشغيل |
<2°/ساعة |
|
|
الدقة(10 ثانية) |
1°/h~0.5°/h |
|
|
(أرو)(المشي العشوائي الزاوي |
<0.04°/√hr، 1σ |
|
|
فحص الهزات |
20~2000 هرتز,6.06 غرام |
|
|
عرض النطاق |
>200 هرتز |
|
|
واجهة كهربائية |
شغل الوقت |
عشرات |
|
تنسيق إشارة الخروج |
RS-422 |
|
|
بنيت في الاختبار الذاتي |
... |
|
|
معدل تحديث إشارة الخروج |
500 هرتز إلى 4000 هرتز |
|
|
معدل البود للإشارة الخارجة |
230400bps ~ 921600bps |
|
|
درجة حرارة العمل |
- أربعون°C + 70°C |
|
|
درجة حرارة التخزين |
- 55°C + 85°C |
|
|
المواصفات الفيزيائية |
إمدادات الطاقة |
5 فولت |
|
المرفق |
J30J-9ZKP |
|
|
(ب)الاستهلاك |
≤5W |
|
|
MTBF (في MIL-HDBK-217-F) |
>120000 ساعة |
|
|
الوزن |
≤260 جرام |
|
|
الأبعاد |
60mm × 68mm × 47mm |
