جودة الدرجة التحكمية TDFG60S غيروسكوب الألياف الضوئية مع عرض النطاق الترددي العالي وتصميم مضغوط مصنع

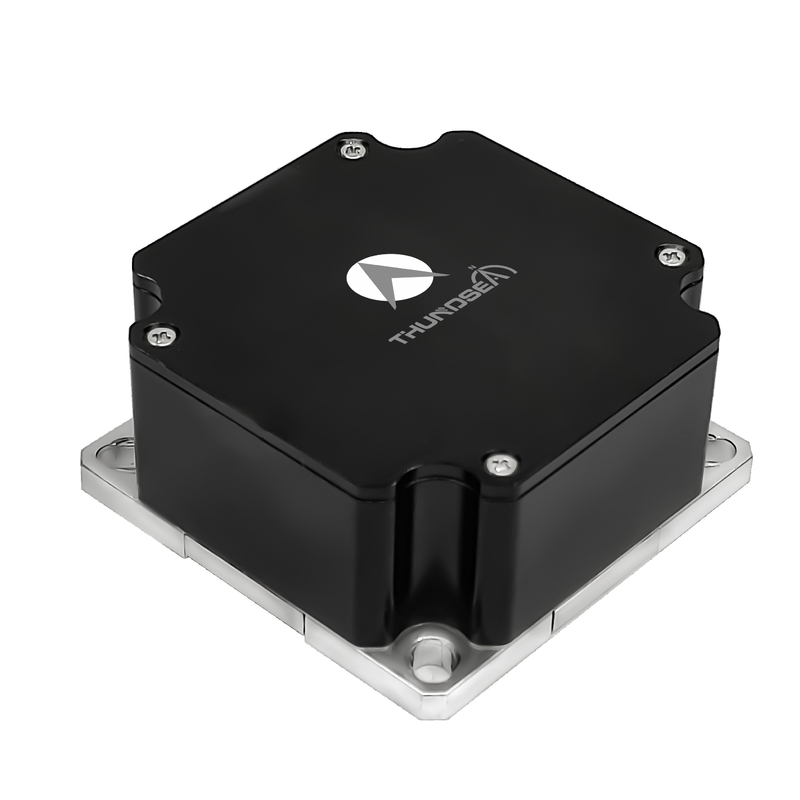

الدرجة التحكمية TDFG60S غيروسكوب الألياف الضوئية مع عرض النطاق الترددي العالي وتصميم مضغوط

Name: الدرجة التحكمية TDFG60S غيروسكوب الألياف الضوئية مع عرض النطاق الترددي العالي وتصميم مضغوط
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60S
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDFG60S

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 30 مجموعة شهريا

موعد التسليم: 15 يوم

التعبئة والتغليف القياسية: علبة الكرتون

TDFG60S Control Grade Fiber Optic Gyroscope.pdf

PDF

ملخص المنتج

الضباب بدرجة التحكم مع عرض النطاق الترددي> 200 هرتز، نطاق ±400 درجة/ثانية، ثبات التحيز <1 درجة/ساعة. تصميم مدمج وخفيف الوزن ومزود بحالة صلبة بالكامل للأسلحة الموجهة وتحقيق الاستقرار والتحكم الصناعي.

سمات المنتج المخصصة

إبراز

مرشحات الألياف الضوئية ذات النطاق العريض

,

الجيروسكوب الضوئي بالألياف الضوئية من درجة التحكم

النطاق الديناميكي:

≥ ± 400 درجة / ثانية

التحيز في الجري:

＜ 1 °/H.

الدقة （10sec）:

0.2 °/H ~ 0.05 °/H.

ARW （المشي العشوائي الزاوي:

＜ 0.01 °/√HR ، 1σ

فحص الاهتزاز:

20 ~ 2000 هرتز، 6.06 جرام

عرض النطاق الترددي:

＞ 200 هرتز

وزن:

≤200g

أبعاد:

60mm × 60mm × 28.5mm

وصف المنتج

درجة التحكم TDFG60S غايروسكوب الألياف البصرية عرض النطاق الترددي العالي

لمحة عامة عن المنتج

TDFG60S Fiber Optic Gyroscope هو جهاز استشعار متقدم للسرعة الزاوية يستخدم تأثير Sagnac البصري مع تقنية الحلقة المغلقة الرقمية عالية الأداء.يوفر بيانات السرعة الزاوية في الوقت الحقيقي من خلال الاتصالات المتسلسلة في ترددات تتجاوز 4kHzمتوفرة في إعدادات محور واحد، محورين، و ثلاثي المحور،مع إصدارات متعددة المحاور تتميز بمصادر ضوئية مشتركة ودوائر معالجة إشارات للقياس في وقت واحد عبر المحاور المتعامدة.

التطبيقات

مثالية لمعدات الاستقرار والتحكم في الأسلحة الموجهة، وأنظمة التحكم في الموقف، والصواريخ التكتيكية، والطوربيدات، والمعدات الصناعية المتوسطة إلى المتقدمة التي تتطلب استشعار الحركة الدقيق.

الخصائص الرئيسية

التصميم المدمج مع حجم صغير ووزن خفيف
قدرة التشغيل الفوري مع مخرج رقمي لدمج الكمبيوتر
ضوضاء منخفضة واستهلاك طاقة منخفضة وتشغيل فعال من حيث التكلفة
تصميم الحالة الصلبة بالكامل بدون أجزاء متحركة
موثوقية عالية وطول عمر التشغيل

المواصفات التقنية

معايير الأداء	المواصفات
النطاق الديناميكي	≥±400°/s
التحيز في التشغيل	< 1°/ساعة
الدقة (10 ثانية)	0.2°/h ~ 0.05°/h
المشي العشوائي الزاوي (ARW)	<0.01°/√hr، 1σ
فحص الاهتزاز	20~2000 هرتز، 6.06 غرام
عرض النطاق	> 200 هرتز
شغل الوقت	عشرات
شكل إشارة الخروج	RS-422
معدل تحديث إشارة الخروج	500 هرتز ~ 4000 هرتز
معدل الإشارة الخارجة	115200bps ~ 921600bps
درجة حرارة العمل	-40°C ~ +70°C
درجة حرارة التخزين	-55°C ~ +85°C
إمدادات الطاقة	5 فولت
المرفق	J30J-15TJL
استهلاك الطاقة	≤3W
(MTBF) (MIL-HDBK-217-F)	> 150،000 ساعة
الوزن	≤ 200 غرام
الأبعاد	60 ملم * 60 ملم * 28.5 ملم
