تفاصيل المنتج:
|
| النطاق الديناميكي: | ≥ ± 400 درجة/ثانية | التحيز في الجري: | ＜ 2 °/H. |
|---|---|---|---|
| الدقة （10sec）: | 0.5 °/H ~ 0.2 °/H. | ARW （المشي العشوائي الزاوي: | ＜ 0.03 °/√HR ، 1σ |
| فحص الاهتزاز: | 20 ~ 2000Hz ， 6.06g | عرض النطاق: | ＞ 200 هرتز |
| الوزن: | ≤160g | الأبعاد: | 50mm × 50mm × 30mm |
| إبراز: | الجيروسكوب الضوئي بالألياف الضوئية من درجة التحكم,الجيروسكوب ذو الأداء العالي بالألياف البصرية,High Performance Fiber Optic Gyroscope |
||

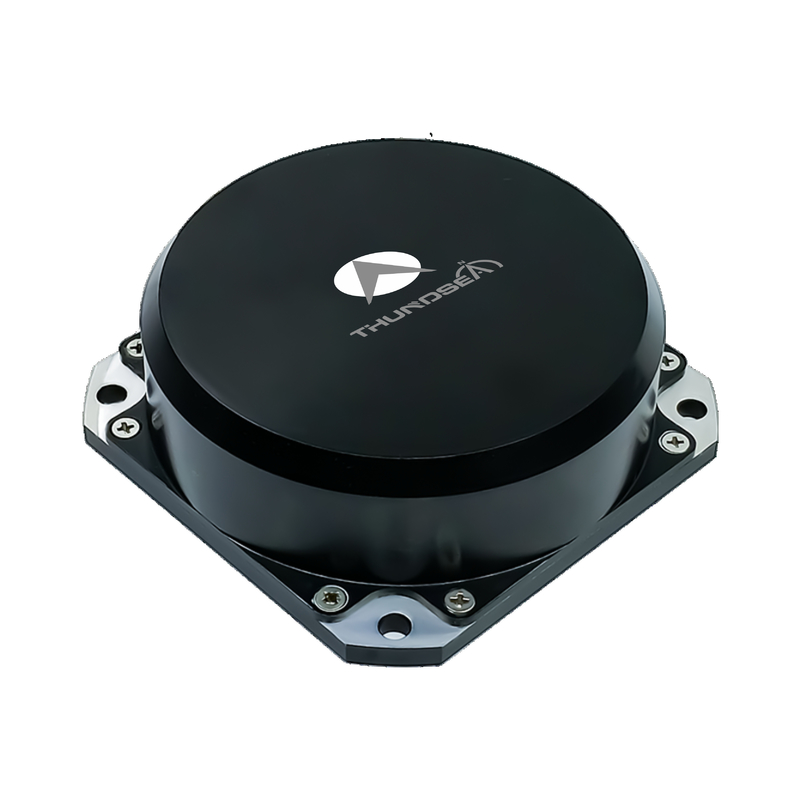

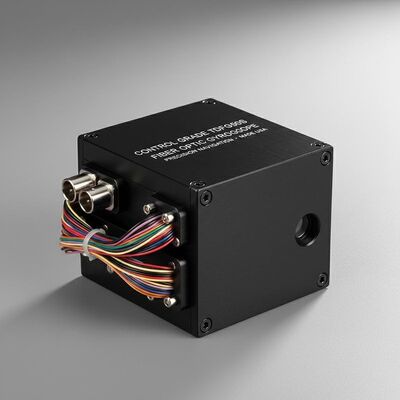

تصنيف التحكم TDFG50S الجيروسكوب الضوئي بالألياف
1 مقدمة
مرشح الألياف البصرية هو نوع من مستشعر السرعة الزاوية على أساس تأثير ساجانك البصري ، واعتماد تكنولوجيا الكشف عالية الأداء الرقمية بالكامل داخلياً ،والذي يمكنه إخراج معلومات السرعة الزاوية الناقلة فوق 4 كيلو هرتز في الوقت الحقيقي من خلال منفذ سلسلةهذه السلسلة من المنتجات يمكن تقسيمها إلى محور واحد، محورين وهري-الجيروسكوبات الضوئية بالألياف الضوئية ذات المحورين، منها المحورينهرييمكن أن تكتشف أجهزة التشغيل الجيروسكوبية الألياف البصرية في المحور المشترك معلومات السرعة الزاوية من محاور متعددة متعامدة للناقل من خلال تكنولوجيا مصدر الضوء المشترك ودوائر الحل.
2التطبيق
وهي مناسبة لمعدات الاستقرار والتحكم للأسلحة الموجهة، ومراقبة الموقف، والطوربيدات، والصواريخ التكتيكية، والمعدات الصناعية المتوسطة والعالية.
3السمات
الحجم الصغير والوزن الخفيف والتصميم المرن
تصميم في حالة صلبة كاملة بدون أجزاء متحركة.
إنتاج رقمي فوري لسهولة الاتصال بالكمبيوتر
ضجيج منخفض، استهلاك طاقة منخفض، تكلفة منخفضة.
موثوقية عالية وعمر طويل
4 المعلمات الرئيسية
|
الأداء |
النطاق الديناميكي |
≥± 400°/s |
|
التحيز في التشغيل |
<2°/ساعة |
|
|
الدقة ((10 ثانية) |
0.5°/h~0.2°/h |
|
|
الرأس الرأس الرأس الرأس الرأس الرأس الرأس |
<0.03 درجة/√hr,1σ |
|
|
فحص الهزات |
20~2000 هرتز،6.06 غرام |
|
|
عرض النطاق |
>200 هرتز |
|
|
واجهة كهربائية |
شغل الوقت |
عشرات |
|
تنسيق إشارة الخروج |
RS-422 |
|
|
بنيت في الاختبار الذاتي |
... |
|
|
معدل تحديث إشارة الخروج |
500 هرتز إلى 4000 هرتز |
|
|
معدل البود للإشارة الخارجة |
115200bps ~ 921600bps |
|
|
درجة حرارة العمل |
- أربعون°C + 70°C |
|
|
درجة حرارة التخزين |
- 55°C + 85°C |
|
|
المواصفات الفيزيائية |
إمدادات الطاقة |
5 فولت |
|
المرفق |
J30J-15TJL |
|
|
(ب)الاستهلاك |
≤3W |
|
|
MTBF (في MIL-HDBK-217-F) |
> 150000 ساعة |
|
|
الوزن |
≤160 غرام |
|
|
الأبعاد |
50mm × 50mm × 30mm |
