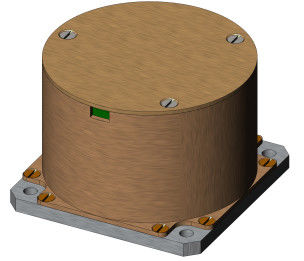

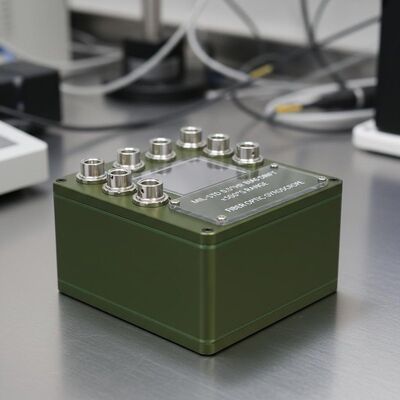

جيروسكوب الألياف الضوئية F50 من الدرجة العسكرية مع انحراف متحيز بمقدار 0.5 درجة/ساعة، ونطاق ±500 درجة/ثانية، وعرض نطاق ترددي 200 هرتز. تصميم مدمج 50 × 50 × 35 مم، يعمل من -40 درجة مئوية إلى 60 درجة مئوية. أداء معتمد مع استهلاك منخفض للطاقة أقل من 5 وات.
| المعلمة | المواصفات | شروط الاختبار |
|---|---|---|
| انحراف الانحياز في نطاق درجة الحرارة الكاملة (-40 درجة مئوية إلى 60 درجة مئوية) | <0.5 درجة مئوية/ساعة (1σ) | اختبار مستمر لمدة ساعتين، نتيجة سلسة لمدة 10 ثوانٍ |
| تكرار انحراف الانحياز في نطاق درجة الحرارة الكاملة (-40 درجة مئوية إلى 60 درجة مئوية) | <0.5 درجة مئوية/ساعة (1σ) | نتائج حساب ستة بيانات اختبار |
| ضوضاء عشوائية | <0.05 درجة مئوية/√ساعة | |
| عدم خطية معامل القياس في نطاق درجة الحرارة الكاملة (-40 درجة مئوية إلى 60 درجة مئوية) | <200 جزء في المليون (1σ) | |
| تكرار معامل القياس في نطاق درجة الحرارة الكاملة (-40 درجة مئوية إلى 60 درجة مئوية) | <200 جزء في المليون (1σ) | نتائج حساب ثلاثة بيانات اختبار |
| نطاق معدل الزاوية المقاس | ±500 درجة مئوية/ثانية | يمكن تعديله حسب الحاجة |
| عرض النطاق الترددي | ≥200 هرتز | عرض النطاق الترددي الداخلي للحلقة المغلقة أكبر من 2 كيلو هرتز، ومعدل تحديث بيانات الإخراج يحدد عرض النطاق الترددي للجيروسكوب |
| درجة حرارة التشغيل | -40 درجة مئوية إلى 60 درجة مئوية | |
| درجة حرارة التخزين | -50 درجة مئوية إلى 70 درجة مئوية | |
| الاهتزاز | 4.2g، 20 هرتز - 1000 هرتز | اهتزاز مسح التردد بدون رنين |
| المعلمة | المواصفات |
|---|---|
| حجم المخطط | 50 مم * 50 مم * 35 مم |
| الوزن | ≤120 جرام |
| تباعد فتحات التركيب | 41 مم * 41 مم |
| مسامير التركيب | φ3.4 |
| دقة سطح التركيب | تسطيح 0.01 مم |
| المعلمة | المواصفات | ملاحظات |
|---|---|---|
| مصدر طاقة +5 فولت | 5 واط | التيار الاندفاعي الأقصى قريب من 2 أمبير |
| مصدر طاقة -5 فولت | 3 واط | |
| دقة الطاقة | ±5% | |
| تموج الطاقة | 20 مللي فولت ذروة إلى ذروة | |
| استهلاك طاقة الجيروسكوب في درجة حرارة الغرفة | <2 واط | |
| استهلاك طاقة الجيروسكوب في نطاق درجة الحرارة الكاملة | <5 واط | -40 درجة مئوية إلى 60 درجة مئوية |
| الخصائص الكهربائية | لون السلك | مواصفات السلك |
|---|---|---|
| T+ | أخضر | AF-250A-7*0.12 |
| T- | بنفسجي | AF-250A-7*0.12 |
| -5V | أصفر | AF-250A-7*0.12 |
| GND | أسود | AF-250A-7*0.12 |
| +5V | أحمر | AF-250A-7*0.12 |
