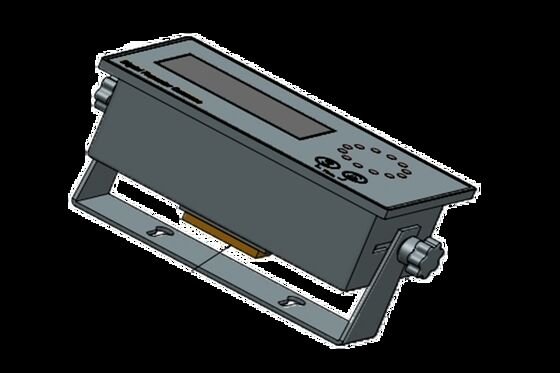

بوصلة مكررة رقمية TDD-5 بدقة 0.1 درجة، طاقة تيار مستمر 24 فولت، وواجهة RS422/RS232 لملاحة السفن

Name: بوصلة مكررة رقمية TDD-5 بدقة 0.1 درجة، طاقة تيار مستمر 24 فولت، وواجهة RS422/RS232 لملاحة السفن
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: تد-5
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: Navioptics

رقم الموديل: تد-5

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: 1

شروط الدفع: تي/تي

ملخص المنتج

بوصلة مكررة رقمية TDD-5: بوصلة بحرية مدمجة بدقة 0.1 درجة، وحماية IP22، وواجهة RS422/RS232. يتميز بشاشة تناظرية/رقمية مع سطوع قابل للتعديل من أجل نقل موثوق للرأس.

سمات المنتج المخصصة

أبعاد:

يظهر في رسم البعد التفصيلي

وزن:

حوالي 1 كجم

دقة القراءة:

0.1 درجة

درجة حرارة التشغيل:

-15 درجة مئوية ~ + 60 درجة مئوية

الجهد االكهربى:

24 فولت تيار مستمر

استهلاك الطاقة:

حوالي 6 واط

وصف المنتج

بوصلة مكررة رقمية TDD-5

نظرة عامة على المنتج

بوصلة المكرر الرقمية TDD-5 هي بوصلة مكررة حديثة تتميز بتصميم مدمج وخيارات تثبيت مرنة بما في ذلك تكوينات مدمجة أو مثبتة على الحائط أو سطح المكتب. تنقل هذه الأداة المتقدمة بيانات عنوان السفينة من البوصلة الجيروسكوبية إلى أي مكان على متن السفينة.

باستخدام أحدث التقنيات الإلكترونية وتقنيات الكمبيوتر، تحدد بوصلة المكرر بدقة الخطوط الأمامية والخلفية بالنسبة للشمال الجغرافي، بغض النظر عن موقع تركيب البوصلة الجيروسكوبية.

توفر البوصلة أوضاع عرض مزدوجة: تناظرية ورقمية، مع سطوع إضاءة قابل للتعديل يتم التحكم فيه عبر أزرار اللوحة الأمامية.

المواصفات الفنية

مواصفة	تفاصيل
أبعاد	كما هو موضح في رسم الأبعاد التفصيلية
وزن	حوالي 1 كجم
دقة القراءة	0.1 درجة
مستوى الحماية	IP22
درجة حرارة التشغيل	-15 درجة مئوية إلى +60 درجة مئوية
الجهد االكهربى	24 فولت تيار مستمر
استهلاك الطاقة	حوالي 6 واط
عنوان الواجهة التسلسلية	RS422 أو RS232 (NMEA)
منفذ RS422	4800 باود، 1 بت بداية، 1 بت توقف، لا يوجد تكافؤ
وقت الدورة	120 مللي ثانية

الامتثال لواجهة NMEA:يتوافق نقل المعلومات مع NMEA0183 الإصدار 2.00 (IEC 61162-1). تتضمن البيانات المدعومة ما يلي:

$xxHDTxxx.x,T*cc<CR><CF>
$xxHDM,xxx.x,T*cc<CR><CF>
$xxHDGxxx.x,,*cc<CR><LF>

حيث: xxx.x يمثل قيمة عنوان بوصلة المكرر، *CC هي بتة الاختيار السداسية العشرية (00-FF)، و<CR> هو Enter، و<CF> هو Migration.

رسم الأبعاد

بوصلة مكررة رقمية TDD-5 بدقة 0.1 درجة، طاقة تيار مستمر 24 فولت، وواجهة RS422/RS232 لملاحة السفن 0
