تفاصيل المنتج:
|

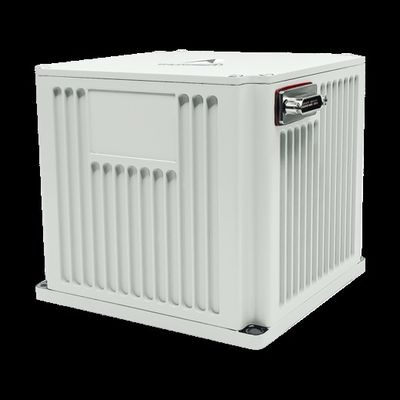

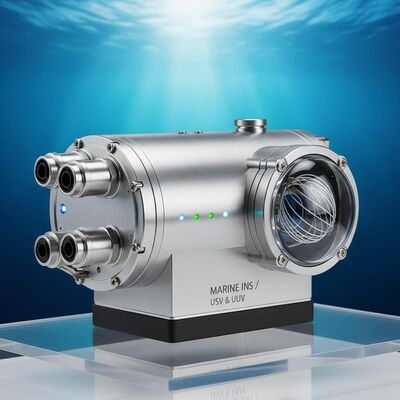

النموذج عالية الموثوقية TDF71A نظام الملاحة البحرية العالمي للصواريخ البصرية
مقدمة
يحتوي نظام الملاحة البحرية الليزرية القسرية (INS) متعدد الأغراض هذا على أجهزة تحريك ليزر ومسارعات ثني الكوارتز كمكونات استشعارها الأساسية.اعتماد بنية نظام الملاحة الثابتة، يتضمن برنامج الملاحة المتقدم الذي يعمل بسرعة عالية داخليا لتقديم بيانات الملاحة في الوقت الحقيقي. يقدم مجموعة المنتجات مجموعة متنوعة من أنماط التشغيل،مثل الملاحة الثابتة المستقلة، الملاحة الثابتة / المتكاملة بالأقمار الصناعية ، والملاحة الثابتة / المتكاملة بمساعدة السرعة. يزود المستخدمين بوصفات الملاحة الشاملة لمنصاتهم ،تلبية متطلبات أنواع مختلفة من السفن البحرية.
التطبيق
مناسبة للسفن السطحية الصغيرة والمتوسطة الحجم غير المأهولة (USVs) ، المركبات تحت الماء غير المأهولة (UUVs) ، الأسلحة الموجهة تحت الماء ، إلخ.خاصة المنصات التي تعمل في بيئات معقدة بسرعة عالية، اختلافات درجة الحرارة واسعة، والاهتزازات القوية.
السمات
* قادرة على المواءمة والبدء أثناء التمركز أو أثناء الملاحة في خط مستقيم بسرعة ثابتة.
* أداء مستقر وموثوقية عالية.
* يحتوي على وظائف الكشف عن أخطاء النظام والإنذار.
* مجهزة بواجهات الخروج الرقمية ، بما في ذلك منافذ إيثيرنت و RS422 المتسلسلة.
| النوع | TDF71A | |
| عداد التسارع | شهور التحيز التكرار | ≤ 20 ميكروغرام |
| الشهور دقة عامل المقياس | ≤20ppm | |
| الـ (جيرو) | إمكانية تكرار التحيز | 0.01°/ساعة ~ 0.005°/ساعة |
| دقة عامل المقياس | ≤20ppm | |
| المشي العشوائي | ≤0.003°/√hr، 1σ | |
| الخصائص | معدل الزاوية | ≥±400°/ثانية |
| التسارع الزاوي | 100000°/sec2 | |
| التسارع | > 25 غرام | |
| موقف متطرف | أي توجيه | |
| دقة السرعة | ≤1.8kn | |
| وقت البدء | ≤10 ثانية | |
| المدخلات/المخرجات | 3 منفذات RS422 كاملة مزدوجة، 1 منفذ إيثيرنت 100M | |
| وقت المواءمة | الوقت | ≤15 دقيقة |
| دقة الموقع | الحصانة الخالصة | ≤2nm / 1 ساعة |
| الجرود/DVL المزيج | ≤0.4%D | |
| أداء تطبيقات AHRS | دقة المسار | ≤0.1°sec ((L) |
| دقة التدحرج | ≤0.02 درجة | |
| السمات | استهلاك الطاقة | < 15 واط |
| الأبعاد | 130×130×110 | |
| الوزن | < 2.2kg | |
| الحرارة | -40°C~60°C | |
| الصدمة | 15 غرام، موجة نصف الجانب 11 ميس | |
| الجهد المدخل | DC24V ((± 25٪) | |
| التبريد | التوصيل إلى لوحة التثبيت | |
| اهتزاز | 20~2000 هرتز،6.06 غرام | |
| MTBF | >20000 ساعة | |
