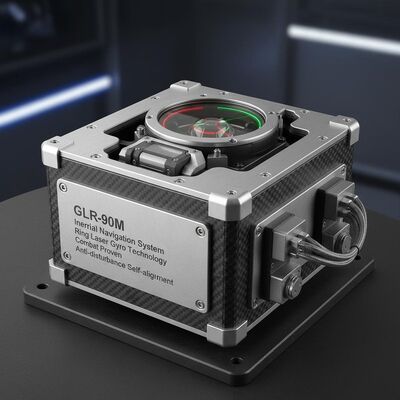

جودة نظام الملاحة الثابتة عالية الأداء GLR-90M مع تقنية ليزر الحلقات الجيرولوجية ، ومثبتة في القتال ، ومكافحة الاضطرابات مصنع

نظام الملاحة الثابتة عالية الأداء GLR-90M مع تقنية ليزر الحلقات الجيرولوجية ، ومثبتة في القتال ، ومكافحة الاضطرابات

Name: نظام الملاحة الثابتة عالية الأداء GLR-90M مع تقنية ليزر الحلقات الجيرولوجية ، ومثبتة في القتال ، ومكافحة الاضطرابات
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: GLR-90M
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: GLR-90M

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

شروط الدفع: T/T

التعبئة والتغليف القياسية: علبة الكرتون

GLR-90M.pdf

PDF

ملخص المنتج

GLR-90M Gyro Compass & INS: تقنية جيروسكوبية ليزر حلقية مثبتة في القتال مع محاذاة ذاتية أثناء الحركة. يوفر دقة توجيه تبلغ 0.01 درجة، ويعمل في درجة حرارة من -40 درجة مئوية إلى 70 درجة مئوية، ويقبل مدخلات GPS/GNSS. مثالية لتطبيقات الاستهداف البحري والصاروخي والبري.

سمات المنتج المخصصة

إبراز

بوصلة جيروسكوبية GLR-90M,نظام ملاحة بالقصور الذاتي مع ضمان,بوصلة جيروسكوبية عالية الأداء

,

inertial navigation system with warranty

,

high-performance gyro compass

وصف المنتج

البوصلة الجيروسكوبية من نوع GLR-90M ذات الأداء العالي ونظام الملاحة الثابتة

جهاز البوصلة الجيروية ونظام الملاحة الثابتة من طراز GLR-90M هو وحدة ملاحة ثابتة عالية الأداء تستند إلى تقنية الحلقة الليزر الجيرو الرقمية.باستخدام ثلاث أجهزة تحريك ليزر حلقية من النوع 90 ذات محور واحد ومقاييس تسارع مرنة من الكوارتز، هذا النظام يوفر بيانات دقيقة حتى في حالات القتال القاسية.

الخصائص الرئيسية

تكنولوجيا الجيرو الليزر الحلقية المتقدمة
موثوقية ثابتة في القتال
أيه آر إس + إن إس متكاملة في وحدة واحدة
التوجيه الذاتي لمكافحة الاضطرابات أثناء التحرك
خيارات الاتصال المتعددة: GPS/GNSS/Speed LOG DVL/USBL
أنماط الملاحة القابلة للتكوين: INS/الملاحة المتكاملة
متوافق مع جميع أنواع الناقلات

التطبيقات

السفن والسفن البحرية
نظم الصواريخ والطائرات
جيش الأرض يستهدف
الملاحة البحرية

مواصفات الأداء

المعلم	المواصفات
تحديد الوقت	10 دقائق (البيانات المتاحة) 30 دقيقة (أداء كامل)
موقف بدون مساعدة	1nm/4h، CFP 50
السرعة بدون مساعدة	0.8m/s، 1σ
التدحرج والإلقاء دون مساعدة	0.01 درجة، 1σ
التوجه بدون مساعدة	0.01*ثانية ((φ) درجة، 1σ
التدحرج والإلقاء مع مساعدة GPS	0.005 درجة في الساعة، 1σ
التوجيه بمساعدة نظام تحديد المواقع	0.008 درجة، 1σ
نطاق معدل الدوران	± 400 درجة/ثانية
نطاق التسارع	± 15 غرام

مواصفات البيئة

المعلم	المواصفات
درجة حرارة العمل	-40°C إلى 70°C
درجة حرارة التخزين	-55°C إلى 85°C
اهتزاز	0.04g2/hz @ 20-2000hz
الصدمة (حالة العمل)	30g @ 6m/s
الصدمة (البقاء على قيد الحياة)	50g @ 11m/s

مواصفات كهربائية وفيزيائية

المعلم	المواصفات
إمدادات الطاقة	28 فولت DC
واجهة	الرسائل الرقمية RS422/RS232/CAN/Ethernet
الحجم (WDH)	328280225mm
الوزن	≤21kg
استهلاك الطاقة	≤35 واط
