جودة النموذج FG-300AH نظام مرجعية عسكري قياسي فعال من حيث التكلفة وموقف وتوجيه مع زراعة الألياف الضوئية مصنع

النموذج FG-300AH نظام مرجعية عسكري قياسي فعال من حيث التكلفة وموقف وتوجيه مع زراعة الألياف الضوئية

Name: النموذج FG-300AH نظام مرجعية عسكري قياسي فعال من حيث التكلفة وموقف وتوجيه مع زراعة الألياف الضوئية
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-300AH
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: FG-300AH

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

شروط الدفع: T/T

التعبئة والتغليف القياسية: علبة الكرتون

FG-300AH.pdf

PDF

ملخص المنتج

FG-300AH AHRS فعال من حيث التكلفة مع متانة من الدرجة العسكرية. تتميز بجيروسكوبات الألياف الضوئية، ودقة موقف تبلغ 0.01 درجة، وتعمل في درجة حرارة -40 درجة مئوية إلى +70 درجة مئوية. مثالية لتطبيقات تثبيت البحرية والمركبات والهوائي.

سمات المنتج المخصصة

إبراز

نظام مرجعي للرأس ذو موقف فعال من حيث التكلفة,نظام الملاحة بالقصور الذاتي FG-300AH,AHRS بأسعار معقولة مع ضمان

,

FG-300AH inertial navigation system

,

affordable AHRS with warranty

وصف المنتج

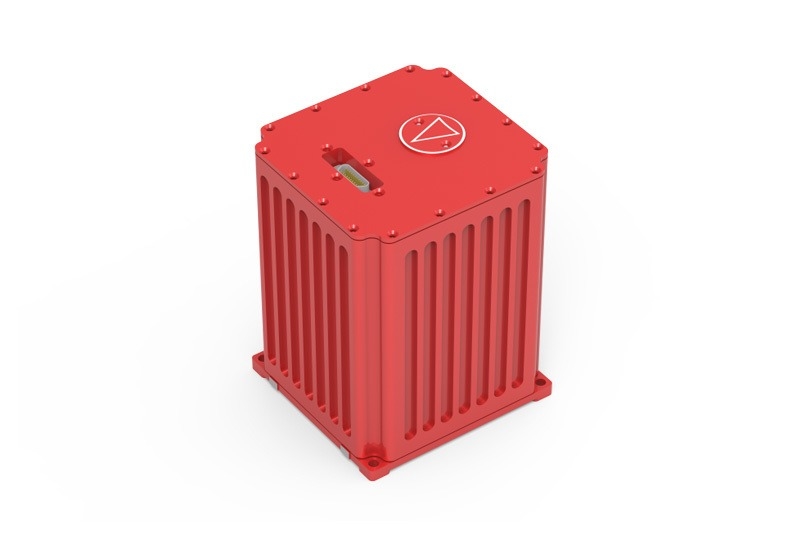

نموذج FG-300AH نظام الإشارة إلى الموقف والاتجاه

نظام الإشارة إلى الموقف والاتجاه FG-300AH (AHRS) هو حل فعال من حيث التكلفة للملاحة والقياس عن طريق الثبات مصمم لقياس الموقف الثلاثي الأبعاد والسرعة الزاويةالتسارع، ومعايير حركة أخرى للناقلات. المصنعة وفقا للمعايير العسكرية، هذا النظام يوفر أداء موثوق به في البيئات المطالبة.

لمحة عامة عن النظام

تستخدم FG-300AH تكنولوجيا الجيروسكوب الألياف البصرية ومقاييس تسارع الانحناء الكوارتزية ، لتحقيق دقة النظام من خلال معايرة وتعويض الأخطاء عالية الدقة.الميزات الهندسية المتقدمة بما في ذلك الدرع الكهرومغناطيسي، تصميم التوازن الحراري، تحليل الاهتزازات الوسائطية، تصميم الختم، وعمليات التصنيع الصارمة تضمن قابلية التكيف مع البيئة استثنائية.

الخصائص الرئيسية

تكنولوجيا الجيرو الضوئية ذات الألياف البصرية ذات التكلفة الفعالة
معايرة ومكافأة معايير الخطأ على مستوى النظام
تعويض درجة الحرارة في مجال الحرارة الكاملة
التوجيه الذاتي ضد الاضطرابات والتوجيه الذاتي للقاعدة المتحركة
متوافق مع أنظمة الملاحة الفضائية والقياسات و DVL
قابلة للتكوين لنظم الملاحة المشتركة ونظم الملاحة المخففة
بنيت على المعايير العسكرية

التطبيقات

أنظمة البوصلة البحرية ذات الدقة المنخفضة والمتوسطة
الملاحة والتحكم في المركبة
تحكم استقرار الهوائي
مرجع عنوان الموقف
تحديد الموقع وتوجيه المركبة

المواصفات التقنية

أداء الجيروسكوب
استقرار التحيز الصفري	0.1°/h، 1σ
عدم إمكانية تكرار التحيز	0.1°/h، 1σ
عدم خطية عامل المقياس	50 جزء في المئة، 1σ
أداء عداد التسارع
استقرار التحيز الصفري	30μg، 1σ
عدم إمكانية تكرار التحيز	30μg، 1σ
استقرار عامل الحجم	30ppm، 1σ
أداء النظام
وقت البدء	10 دقائق
دقة الموقف	0.01°، 1σ
دقة المسار	0.4*ثانية ((Lat) °، 1σ
خطأ في الموقع (مع DVL)	1.5٪ من المسافة المسيرة
نطاق القياس
السرعة الزاوية	± 300°/s
التسارع	±40 غرام
بيئة التشغيل
درجة حرارة العمل	-40°C إلى +70°C
درجة حرارة التخزين	-55°C إلى +85°C
اهتزاز	0.04g2/Hz @ 2-2000Hz
مقاومة الصدمات	30g @ 6ms / 50g @ 11ms
الخصائص الكهربائية
الجهد التشغيلي	28VDC
استهلاك الطاقة	≤14 واط
واجهة الاتصال	RS422/RS232
الخصائص الجسدية
الأبعاد (WDH)	88 * 93 * 130 ملم
الوزن	≤1.4 كجم
