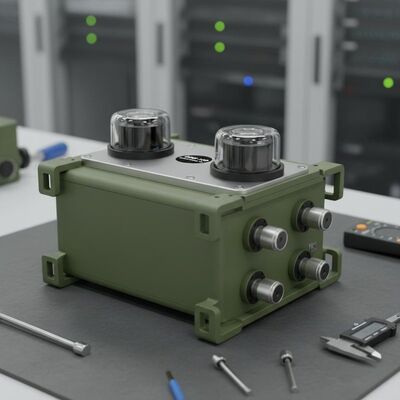

جودة النموذج DINS-100 نظام الملاحة الثابتة ذات المحورين الدوار ليزر الجيرو الحثالة مع المعيار العسكري مصنع

النموذج DINS-100 نظام الملاحة الثابتة ذات المحورين الدوار ليزر الجيرو الحثالة مع المعيار العسكري

Name: النموذج DINS-100 نظام الملاحة الثابتة ذات المحورين الدوار ليزر الجيرو الحثالة مع المعيار العسكري
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Dins-100
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: Dins-100

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

شروط الدفع: T/T

التعبئة والتغليف القياسية: علبة الكرتون

DINS-100.pdf

PDF

ملخص المنتج

الموديل DINS-100: جهاز جيروسكوبي ليزر دوار ثنائي المحور عالي الدقة مع دقة تحديد موضع تبلغ 2 نانومتر/10 دي، ودقة موقف تبلغ 0.005 درجة، ومتانة من الدرجة العسكرية. يتميز بمعايرة مستقلة، وتعويض درجة الحرارة الكاملة، والقدرة على التكيف البيئي الممتاز للتطبيقات البحرية والصاروخية.

سمات المنتج المخصصة

إبراز

جهاز ليزر دو محور دوار,نظام الملاحة الثابتة عالية الدقة,نظام الملاحة بالليزر مع ضمان

,

high precision inertial navigation system

,

laser gyro navigation system with warranty

وقت التسوية:

6 ساعات

موضع:

2nm/10d ، الذروة

سرعة:

0.5m/s ， 1σ

سلوك:

0.005deg ، 1σ

عنوان:

0.008 × ثانية (LAT) DEG ، 1σ

هيف:

5 سم أو 5 ٪

درجة حرارة العمل:

-40 درجة مئوية ~ + 55 درجة مئوية

درجة حرارة التخزين:

-55 ℃ ~ + 70 درجة

الأبعاد (W X D X H):

φ550 × 500 مم

وزن:

≤ 60 كجم

وصف المنتج

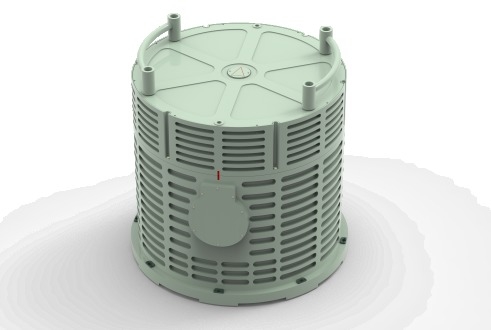

النموذج DINS-100 نظام الملاحة الثابتة عالية الدقة مزدوجة المحور ليزر دوار الجيرو

DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.

لمحة عامة عن النظام

يحتوي النظام على تقنيات الـ 90 نوع الـ 90 لجهاز الـ 2 تردد لتحريك الليزر و تقنيات معدل التسارع للاضطراباتوالمعايرة الذاتية على الإنترنت مع تقنيات التعويض الذاتي للخطأ تعزز أداء النظام بشكل كبير.

من خلال تصميم الدرع الكهرومغناطيسي الشامل، تحسين التوازن الحراري، تحليل الاهتزازات، تصميم الختم، وعمليات التصنيع الصارمة،يوفر النظام قدرة ممتازة على التكيف مع البيئة للعمليات الحرجة.

الخصائص الرئيسية

جهاز تحريك ليزر عالية الدقة من نوع 90 لجهاز تحريك ليزر مزدوج التردد
معايرة الذات الدوارة ذات محورين وتعويض الذات للخطأ
قدرات التوجيه الأولي للقاعدة الثابتة والقاعدة المتحركة
معايرة ومكافأة شاملة لمعلمات الخطأ عبر نطاق درجة الحرارة الكاملة
التوافق بين واجهة GNSS / عداد المسافات / عداد الرحلات المحددة مسبقًا
قابلة للتكوين لأوضاع الملاحة المختلفة
التكيف الممتاز مع البيئة
الامتثال للمعايير العسكرية

التطبيقات

أنظمة ملاحة السفن
الملاحة تحت الماء
تحديد موقع وتوجيه مركبات إطلاق الصواريخ
قياس الوضع بدقة عالية

مواصفات الأداء

وقت البدء	6 ساعات
الوضع القياسي النقي	2nm/10d، الذروة
السرعة القاسية النقية	0.5m/s، 1σ
موقف حدوثي نقي	0.005 درجة، 1σ
التوجيه القهري النقي	0.008*ثانية ((Lat) deg، 1σ
إرفع	5 سم أو 5%

نطاق القياس

السرعة الزاوية	± 400 درجة/ثانية
التسارع	± 20 غرام

بيئة العمل

درجة حرارة العمل	-40°C إلى +55°C
درجة حرارة التخزين	-55°C إلى +70°C
اهتزاز	0.04g2/hz @ 20-2000hz
مقاومة الصدمات	تشغيل طبيعي عند 30g @ 6ms / لا ضرر عند 50g @ 11ms

الخصائص الكهربائية

الجهد التشغيلي	28VDC
استهلاك الطاقة	≤200 واط
واجهة الاتصال	الرسائل الرقمية RS422/RS232/CAN/Ethernet

الخصائص الجسدية

الأبعاد (W * D * H)	φ550 * 500 مم
الوزن	≤ 60 كجم
