جودة أجهزة تحديد المواقع الضوئية للقوات البرية TDL645B المثبتة على المركبات مع تكرار التحيز ≤0.01°/h ومعدل الزاوية ≥±400°/sec لدرجة دقة الموقف ≤0.08%D مصنع

أجهزة تحديد المواقع الضوئية للقوات البرية TDL645B المثبتة على المركبات مع تكرار التحيز ≤0.01°/h ومعدل الزاوية ≥±400°/sec لدرجة دقة الموقف ≤0.08%D

Name: أجهزة تحديد المواقع الضوئية للقوات البرية TDL645B المثبتة على المركبات مع تكرار التحيز ≤0.01°/h ومعدل الزاوية ≥±400°/sec لدرجة دقة الموقف ≤0.08%D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL645B
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDL645B

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 10 مجموعات شهرياً

موعد التسليم: 5-8 أيام عمل

التعبئة والتغليف القياسية: علبة الكرتون

TDL645B.pdf

PDF

ملخص المنتج

Land Force TDL645B: تحديد موضع جيروسكوبي مثبت على السيارة عالي الدقة مع انحياز ≥0.01 درجة/ساعة، ومعدل زاوي ±400 درجة/ثانية، وتشغيل -40 درجة مئوية إلى 60 درجة مئوية. يدعم تكامل ZUPT وGNSS/IMU والقصور الذاتي/عداد المسافات للتنقل الدقيق في الظروف القاسية.

سمات المنتج المخصصة

إبراز

معدات تحديد المواقع الضوئية,معدات تحديد المواقع الضوئية المثبتة على المركبة,معدات تحديد المواقع الضوئية

,

Vehicle Mounted Optical Gyro Positioning Equipment

,

Optical Gyro Positioning Orientation Equipment

تحيز التكرار:

≤0.01 درجة / ساعة

دقة عامل النطاق:

≥5 جزء في المليون

مشي عشوائي:

.003 درجة / √ ساعة

المعدل الزاوي:

≥ ± 400 درجة / ثانية

وزن:

<6.5 كجم

جهد الإدخال:

تيار مستمر 24 فولت (±25%)

وصف المنتج

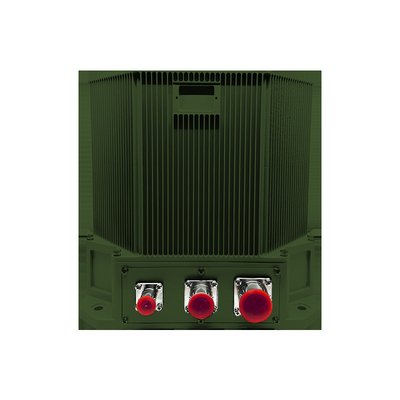

أجهزة تحديد المواقع والتوجه الضوئية المثبتة على المركبة

نظام تحديد المواقع والتوجه الضوئي المتطور المثبت على المركبة مصمم لتطبيقات الملاحة والتحديد الموقع الدقيقة عبر مختلف المنصات المتنقلة.

لمحة عامة عن النظام

TDL645B يتضمن الليزر أو الألياف الضوئية الجيروس مع معدات تسريع الكوارتز في بنية الملاحة الثابتةتوفر معايير الملاحة في الوقت الحقيقي من خلال أوضاع تشغيل متعددة بما في ذلك تحديثات سرعة الصفر (ZUPT)، الملاحة المتكاملة GNSS / IMU، والملاحة الثابتة المتكاملة / أودومتر.

مجالات التطبيق

مركبات المسح الجيوديسي
دبابات ومركبات مدرعة
أنظمة المدفعية ذاتية الدفع
مركبات مقاتلة للمشاة
المركبات الأرضية بدون طيار
القطارات عالية السرعة
مركبات الآلات الزراعية

خصائص الأداء

الموازنة والبدء في الحالات الثابتة أو الديناميكية
الملاحة المستقلة مع قدرة تحديث سرعة الصفر (ZUPT)
الملاحة المتكاملة مع أجهزة قياس المسافات والأنظمة القائمة على الأقمار الصناعية
تعمل في مناطق العرض العالي (± 65 درجة) والبرد الشديد والارتفاع العالي
تصميم عالية الموثوقية للبيئات المطالبة

المواصفات التقنية

نوع المعيار	المواصفات
النموذج	TDL645B
إمكانية تكرار التحيز من عداد التسارع	≤ 20 ميكروغرام
دقة عامل مقياس مقياس المسرع	≤20ppm
قابلية تكرار التحيز الجايرو	≤0.01°/h
دقة عامل مقياس الجايرو	≤5ppm
المشي العشوائي بالجايرو	≤0.003°/√hr
معدل الزاوية	≥±400°/ثانية
التسارع الزاوي	100000°/sec2
التسارع	> 25 غرام
وقت المواءمة	≤15 دقيقة
المدخلات/المخرجات	3 منفذات RS422 كاملة مزدوجة، 1 منفذ إيثيرنت 100M
تحديد الشمال / دقة التوجه	≤5m
الملاحة الثابتة/مجموعة أودوميتر	≤0.08%D
الوصول إلى الحفاظ على الدقة (2 ساعة)	≤0.4ميل
دقة موقع الملاحة المشتركة	≤0.2ميل
دقة المسار (AHRS)	≤0.2ميل
دقة التدحرج (AHRS)	≤0.2ميل
استهلاك الطاقة	<40 واط
الوزن	< 6.5 كجم
درجة حرارة العمل	-40°C~60°C
مقاومة الصدمات	15 غرام، موجة نصف الصين 11 ميس
الجهد المدخل	DC24V ((± 25٪)
طريقة التبريد	التوصيل إلى لوحة التثبيت
مقاومة الاهتزاز	20~2000 هرتز، 6.06 غرام
MTBF	>15000 ساعة

يوفر نظام تحديد المواقع الشامل هذا معلومات كاملة ومستمرة عن موقع السيارة وسرعتها وموقفها.تلبية المتطلبات المتنوعة لمختلف المنصات المثبتة على المركبات في بيئات تشغيل متطلبة.
