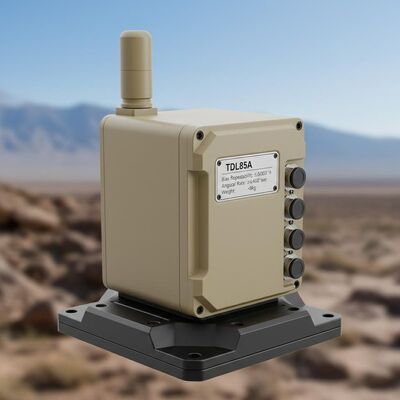

جودة معدات تحديد المواقع الضوئية للقوات البرية TDL85A التي يتم تركيبها على المركبة مع تكرار تعصب ≤ 0.003 ° / h ، معدل زاوية ≥ ± 400 ° / ثانية و < 8 كجم مصنع

معدات تحديد المواقع الضوئية للقوات البرية TDL85A التي يتم تركيبها على المركبة مع تكرار تعصب ≤ 0.003 ° / h ، معدل زاوية ≥ ± 400 ° / ثانية و < 8 كجم

Name: معدات تحديد المواقع الضوئية للقوات البرية TDL85A التي يتم تركيبها على المركبة مع تكرار تعصب ≤ 0.003 ° / h ، معدل زاوية ≥ ± 400 ° / ثانية و < 8 كجم
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL85A
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDL85A

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 10 مجموعات شهرياً

موعد التسليم: 5-8 أيام عمل

التعبئة والتغليف القياسية: علبة الكرتون

TDL85A.pdf

PDF

ملخص المنتج

يوفر الجيروسكوب البصري المثبت على السيارة TDL85A تنقلًا دقيقًا بانحياز ≥0.003 درجة/ساعة، ودقة ≥2 جزء في المليون، ومعدل ±400 درجة/ثانية. معتمد للتشغيل من -40 إلى 60 درجة مئوية، وهو يدعم تكامل ZUPT وGNSS وعداد المسافات للدبابات ومركبات المسح والمنصات غير المأهولة.

سمات المنتج المخصصة

إبراز

ملاحة بالدوران البصري مثبتة على مركبة,نظام الملاحة بالقصور الذاتي للقوات البرية,نظام الملاحة بالقصور الذاتي بالدوران البصري

,

Land Force inertial navigation system

,

Optical Gyro inertial navigation system

تحيز التكرار:

≤0.003 درجة/ساعة

مشي عشوائي:

.000.0008 درجة / √ ساعة

دقة عامل النطاق:

≥2 جزء في المليون

المعدل الزاوي:

≥ ± 400 درجة / ثانية

أبعاد:

232 × 186 × 160

وزن:

<8 كجم

وصف المنتج

أجهزة تحديد المواقع الضوئية للقوات البرية TDL85A

يستخدم نظام تحديد المواقع والتوجه الضوئي هذا المثبت على المركبة أجهزة تحديد المواقع بالليزر أو الألياف الضوئية جنبا إلى جنب مع أجهزة قياس التسارع الكوارتزية كمستشعرات أساسية.استخدام بنية نظام الملاحة الثابتة (SINS) مع برامج الملاحة المتقدمة، يوفر بيانات الملاحة في الوقت الحقيقي من خلال أوضاع تشغيل متعددة.

قدرات النظام

توفر المعدات معايير الملاحة الكاملة للسيارة بما في ذلك الموقف والسرعة والموقف لتلبية المتطلبات المتنوعة لمختلف منصات المركبات.أنماط التشغيل تشمل تحديث سرعة الصفر (ZUPT) للتعديل الثابت، الملاحة المتكاملة القابلة للعمل/GNSS (GPS/BeiDou) ، والتكامل القابلة للعمل/عد الأطراف.

مجالات التطبيق

مركبات المسح الجيوديسي
الدبابات والمدفعية ذاتية الدفع
مركبات مقاتلة للمشاة
المركبات غير المأهولة
القطارات عالية السرعة
مركبات الآلات الزراعية

خصائص الأداء

قادرة على المواءمة والبدء في الحالات الثابتة أو الديناميكية (في الحركة)
يحتوي على الملاحة المستقلة، وتحديث السرعة الصفرية (ZUPT) والملاحة المتكاملة مع أجهزة قياس المسافات و/أو الأنظمة القائمة على الأقمار الصناعية
مناسبة للاستخدام في خطوط العرض العالية (± 65 درجة) والبرد الشديد والمناطق العالية
تصميم عالية الموثوقية

المواصفات التقنية

نوع المعيار	المواصفات
تعدد التحيز في أشهر المسارع	≤ 10 ميكروغرام
معدل الدقة لمعدل التسارع	≤10ppm
قابلية تكرار التحيز الجايرو	≤0.003°/ساعة
دقة عامل مقياس الجايرو	≤2ppm
المشي العشوائي	≤0.0008°/√hr
معدل الزاوية	≥±400°/ثانية
التسارع الزاوي	100000°/sec2
التسارع	> 25 غرام
موقف متطرف	أي توجيه
وقت المواءمة	≤8 دقيقة
المدخلات/المخرجات	3 منفذات RS422 كاملة مزدوجة، 1 منفذ إيثيرنت 100M
تحديد الشمال / دقة التوجه	≤7m
الملاحة الثابتة/مجموعة أودوميتر	≤0.1%D
الحفاظ على دقة المحامل/2 ساعة	≤0.5ميل
دقة موقع الملاحة المشتركة	≤0.3mil
دقة عنوان AHRS	≤0.3mil
دقة AHRS Pitch & Roll	≤0.2ميل
استهلاك الطاقة	<30 واط
الأبعاد	232186160
الوزن	< 8 كجم
درجة حرارة العمل	-40°C~60°C
مقاومة الصدمات	15 غرام، موجة نصف الصين 11 ميس
الجهد المدخل	DC24V ((± 25٪)
طريقة التبريد	التوصيل إلى لوحة التثبيت
مقاومة الاهتزاز	20~2000 هرتز، 6.06 غرام
MTBF	>20000 ساعة
