جودة TDL65A معدات تحديد الموقع الضوئية المثبتة على المركبة مع معدل زاوية ≥±400 ° / ثانية ، تكرار التحيز ≤0.006 ° / ساعة والوزن < 6kg مصنع

TDL65A معدات تحديد الموقع الضوئية المثبتة على المركبة مع معدل زاوية ≥±400 ° / ثانية ، تكرار التحيز ≤0.006 ° / ساعة والوزن < 6kg

Name: TDL65A معدات تحديد الموقع الضوئية المثبتة على المركبة مع معدل زاوية ≥±400 ° / ثانية ، تكرار التحيز ≤0.006 ° / ساعة والوزن < 6kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL65A
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDL65A

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 10 مجموعات شهرياً

موعد التسليم: 5-8 أيام عمل

التعبئة والتغليف القياسية: علبة الكرتون

TDL65A.pdf

PDF

ملخص المنتج

يوفر نظام الجيروسكوب البصري المثبت على السيارة TDL65A إمكانية تكرار التحيز بمقدار ≥0.006 درجة/ساعة ومعدل زاوي ≥±400 درجة/ثانية. يدعم تكامل ZUPT وGNSS وعداد المسافات للدبابات والطائرات بدون طيار ومركبات المسح. تعمل في الظروف القاسية (-40 درجة مئوية ~ 60 درجة مئوية) مع أكثر من 20,000 ساعة MTBF.

سمات المنتج المخصصة

إبراز

نظام ملاحة بالقصور الذاتي متقدم,نظام ملاحة بالقصور الذاتي مركب على مركبة

,

Vehicle Mounted inertial navigation system

تحيز التكرار:

≤0.006 درجة/ساعة

دقة عامل النطاق:

≥3 جزء في المليون

مشي عشوائي:

≤0.0015 °/√Hr

المعدل الزاوي:

≥ ± 400 درجة / ثانية

أبعاد:

193 × 169 × 160

وزن:

＜ 6 كجم

وصف المنتج

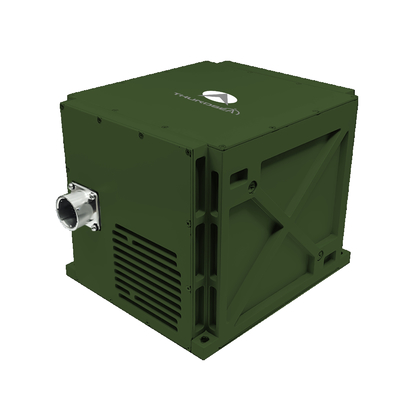

أجهزة تحديد المواقع والتوجه الضوئية المتقدمة للقوات البرية TDL65A

يستخدم نظام تحديد المواقع والتوجه الضوئي TDL65A المثبت على المركبة ضوئيات الليزر / الألياف الضوئية ومساعي الكوارتز كمستشعرات أساسية.تبني بنية الملاحة الثابتة المرتبطة بأساليب الملاحة المتقدمةهذه السلسلة من المنتجات تدعم أوضاع تشغيل متعددة بما في ذلك تحديث سرعة الصفر (ZUPT) ، الملاحة الثابتة بمساعدة GNSS ،وملاحة الثبات بمساعدة عداد الأقدام.

مجالات التطبيق

مركبات المسح الجيوديسي
الدبابات والمدفعية ذاتية الدفع
مركبات مقاتلة للمشاة
المركبات غير المأهولة
القطارات عالية السرعة
مركبات الآلات الزراعية

خصائص الأداء

قدرة الملاحة المستقلة
وظيفة تحديث السرعة الصفرية (ZUPT)
الملاحة المتكاملة مع أجهزة قياس المسافات والأنظمة القائمة على الأقمار الصناعية
تصميم عالية الموثوقية
مناسبة لمناطق العرض العالي (± 65 درجة) والبرد الشديد والارتفاع العالي
قادرة على المواءمة والبدء في الحالات الثابتة أو الديناميكية (في الحركة)

المواصفات التقنية

نوع المعيار	المواصفات
النموذج	TDL65A
إمكانية تكرار التحيز من عداد التسارع	≤ 10 ميكروغرام
دقة عامل مقياس مقياس المسرع	≤10ppm
قابلية تكرار التحيز الجايرو	≤0.006°/ساعة
دقة عامل مقياس الجايرو	≤3ppm
المشي العشوائي بالجايرو	≤0.0015°/√hr
معدل الزاوية	≥±400°/ثانية
التسارع الزاوي	100000°/sec2
التسارع	> 25 غرام
موقف متطرف	أي توجيه
وقت المواءمة	≤8 دقيقة
المدخلات/المخرجات	3 منفذات RS422 كاملة مزدوجة، 1 منفذ إيثيرنت 100M
تحديد الشمال / دقة التوجه	≤7m
الملاحة الثابتة/مجموعة أودوميتر	≤0.2%D
الوصول إلى الحفاظ على الدقة (2 ساعة)	≤1.0mil
دقة موقع الملاحة المشتركة	≤0.5ميل
دقة عنوان AHRS	≤0.5ميل
دقة AHRS Pitch & Roll	≤0.2ميل
استهلاك الطاقة	<30 واط
الأبعاد	193169160 مم
الوزن	< 6 كجم
درجة حرارة العمل	-40°C إلى 60°C
مقاومة الصدمات	15 غرام، موجة نصف الصين 11 ميس
الجهد المدخل	DC24V ((± 25٪)
طريقة التبريد	التوصيل إلى لوحة التثبيت
مقاومة الاهتزاز	20~2000 هرتز، 6.06 غرام
MTBF	>20000 ساعة
