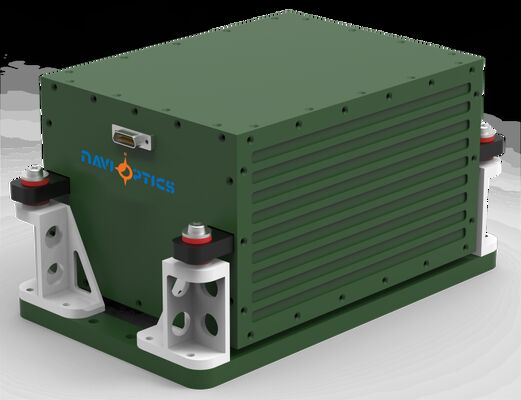

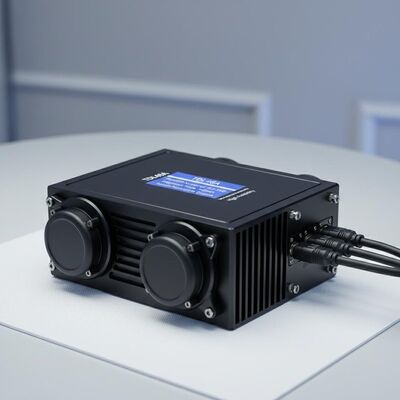

جودة TDL46A معدات تحديد الموقع الضوئية المثبتة على المركبة مع دقة الموقف ≤0.3٪D ≤8min وقت التوجيه ونظام الملاحة الثابتة العالية مصنع

TDL46A معدات تحديد الموقع الضوئية المثبتة على المركبة مع دقة الموقف ≤0.3٪D ≤8min وقت التوجيه ونظام الملاحة الثابتة العالية

Name: TDL46A معدات تحديد الموقع الضوئية المثبتة على المركبة مع دقة الموقف ≤0.3٪D ≤8min وقت التوجيه ونظام الملاحة الثابتة العالية
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL46A
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDL46A

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 10 مجموعات شهرياً

موعد التسليم: 5-8 أيام عمل

التعبئة والتغليف القياسية: علبة الكرتون

TDL46A.pdf

PDF

ملخص المنتج

توفر معدات تحديد المواقع الجيروسكوبية الضوئية المثبتة على السيارة TDL46A ملاحة عالية الدقة بدقة أقل من 10 أمتار، وتدعم أوضاع التكامل المتعددة (ZUPT/GNSS/عداد المسافات)، وتعمل في الظروف القاسية (-40 درجة مئوية ~ 60 درجة مئوية). يتميز باستهلاك منخفض للطاقة (<20 وات)، وتصميم مضغوط، وأكثر من 20000 ساعة MTBF لأداء موثوق به في المركبات العسكرية والصناعية.

سمات المنتج المخصصة

إبراز

معدات تحديد المواقع والتوجه الضوئية,معدات الدوران البصري المركبة على مركبة,وحدة قياس القصور الذاتي المركبة على مركبة

,

Vehicle-mounted Optical Gyro Equipment

,

Vehicle-mounted inertial measurement unit

وصف المنتج

TDL46A معدات تحديد المواقع الضوئية للقوات البرية

يستخدم نظام تحديد المواقع والتوجه الضوئي TDL46A المثبت على المركبة أجهزة تحديد المواقع بالليزر أو الألياف الضوئية المتقدمة جنبا إلى جنب مع أجهزة قياس التسارع الكوارتزية كمستشعرات جدرانية أساسية.استخدام بنية نظام الملاحة الثابتة (SINS) مع خوارزميات الملاحة المتطورة، فإنه يوفر في الوقت الحقيقي تحديد الموقع، والتوجه، والبيانات الملاحية لتطبيقات منصة المركبات المختلفة.

القدرات التشغيلية

هذا النظام يدعم أوضاع تشغيل متعددة بما في ذلك تحديث سرعة الصفر (ZUPT) ، الملاحة المتكاملة GNSS / INS ، وملاحة عداد الأطراف / INS المتكاملة ،توفير معايير شاملة لملاحة المركبات في مختلف السيناريوهات التشغيلية.

مجالات التطبيق

مركبات المسح الجيوديسي
دبابات ومركبات مدرعة
أنظمة المدفعية ذاتية الدفع
مركبات مقاتلة للمشاة
المركبات الأرضية بدون طيار
القطارات عالية السرعة
مركبات الآلات الزراعية

خصائص الأداء

تعمل في المناطق ذات خطوط العرض العالية (± 65 درجة) والبرد الشديد والبيئات ذات الارتفاع العالي
قدرة الملاحة المستقلة مع تحديث سرعة الصفر (ZUPT)
الملاحة المتكاملة مع أجهزة قياس المسافات والأنظمة القائمة على الأقمار الصناعية
موثوقية عالية للتطبيقات المتطلبة
الموازنة والبدء في كل من الحالات الثابتة والديناميكية (في الحركة)

المواصفات التقنية

نوع المعيار	المواصفات
النموذج	TDL46A
معدل التسارع - الشهور تعصب التكرار	≤ 20 ميكروغرام
عجلة القياس - دقة عامل مقياس الشهور	≤20ppm
الجيرو - التكرار في التحيز	≤0.008°/ساعة
دقة عامل المقياس الجايرو	≤5ppm
الجيرو - المشي العشوائي	≤0.003°/√hr
معدل الزاوية	≥±400°/ثانية
التسارع الزاوي	100000°/sec2
التسارع	> 25 غرام
موقف متطرف	أي توجيه
وقت المواءمة	≤8 دقيقة
المدخلات/المخرجات	3 منفذات RS422 كاملة مزدوجة، 1 منفذ إيثيرنت 100M
دقة الموقع - العثور على الشمال / التوجه	≤10m
الملاحة الثابتة/مجموعة أودوميتر	≤0.3%D
تحديد الشمال / دقة التوجه	≤1.0mil
الحفاظ على دقة المحامل/2 ساعة	≤1.5mil
دقة موقع الملاحة المشتركة	≤0.75ميل
تطبيقات سجلات الأرقام السريعة - دقة التوجه	≤0.75ميل
تطبيقات AHRS - دقة الطوق والتدحرج	≤0.35ميل
استهلاك الطاقة	< 20 واط
الأبعاد	195160108 ملم
الوزن	<3.9kg
درجة حرارة العمل	-40°C إلى +60°C
مقاومة الصدمات	15 غرام، موجة نصف الصين 11 ميس
الجهد المدخل	DC24V (± 25٪)
طريقة التبريد	التوصيل إلى لوحة التثبيت
مقاومة الاهتزاز	20 إلى 2000 هرتز، 6.06 غرام
MTBF	>20000 ساعة
