جودة أجهزة تحديد المواقع الضوئية للقوات البرية TDF71A التي يتم تركيبها على المركبات مع تكرار تعصب ≤0.01 ° / ساعة ، >20000 ساعة MTBF و ≤5 دقيقة من وقت المحاذاة مصنع

أجهزة تحديد المواقع الضوئية للقوات البرية TDF71A التي يتم تركيبها على المركبات مع تكرار تعصب ≤0.01 ° / ساعة ، >20000 ساعة MTBF و ≤5 دقيقة من وقت المحاذاة

Name: أجهزة تحديد المواقع الضوئية للقوات البرية TDF71A التي يتم تركيبها على المركبات مع تكرار تعصب ≤0.01 ° / ساعة ، >20000 ساعة MTBF و ≤5 دقيقة من وقت المحاذاة
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDF71A

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 10 مجموعات شهرياً

موعد التسليم: 5-8 أيام عمل

التعبئة والتغليف القياسية: علبة الكرتون

TDF71A.pdf

PDF

ملخص المنتج

أجهزة تحديد المواقع والتوجه الضوئية التي يتم تركيبها على المركبة نظام الملاحة المتقدم للسيارة يستخدم نظام تحديد المواقع والتوجه الضوئي للجايرو الذي يتم تركيبه على المركبة الجايروسكوبات الليزرية أو الألياف البصرية جنبا إلى جنب مع مقاييس التسارع الكوارتزية كمكونات استشعار أساسية.تعمل تحت بنية نظام الم...

سمات المنتج المخصصة

إبراز

معدات تحديد المواقع الضوئية,ملاحة القوات البرية بالقصور الذاتي,ملاحة بالقصور الذاتي عالية الدقة

,

Land Force ins navigation

,

high Accuracy ins navigation

شهور التحيز التكرار:

≥20 ميكروجرام

شهور دقة عامل مقياس:

≥20 جزء في المليون

تحيز التكرار:

≤0.01 درجة / ساعة

دقة عامل النطاق:

≥20 جزء في المليون

مشي عشوائي:

.003 درجة / √ ساعة

اهتزاز:

20 ~ 2000 هرتز، 6.06 جرام

MTBF:

> 20000 ساعة

وصف المنتج

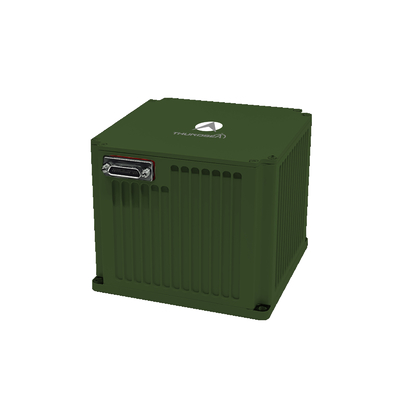

أجهزة تحديد المواقع والتوجه الضوئية التي يتم تركيبها على المركبة

نظام الملاحة المتقدم للسيارة

يستخدم نظام تحديد المواقع والتوجه الضوئي للجايرو الذي يتم تركيبه على المركبة الجايروسكوبات الليزرية أو الألياف البصرية جنبا إلى جنب مع مقاييس التسارع الكوارتزية كمكونات استشعار أساسية.تعمل تحت بنية نظام الملاحة الثابتةتستخدم البرمجيات الخوارزمية المتقدمة لتقديم بيانات الملاحة في الوقت الحقيقي. هذه السلسلة من المنتجات تدعم تكوينات تشغيلية متعددة بما في ذلك تحديث سرعة الصفر (ZUPT) ،الملاحة الثابتة المتكاملة/الأقمار الصناعية، والملاحة الاندماجية للجبر / عداد المسافات، وتوفير معايير حركة المركبة الشاملة لمتطلبات منصة متنقلة متنوعة.

مجالات التطبيق

مركبات المسح الجيوديسي
الدبابات والمدفعية ذاتية الدفع
مركبات مقاتلة للمشاة
المركبات غير المأهولة
القطارات عالية السرعة
مركبات الآلات الزراعية

خصائص الأداء

قادرة على المواءمة والبدء في الحالات الثابتة أو الديناميكية (في الحركة)
يحتوي على الملاحة المستقلة، وتحديث السرعة الصفرية (ZUPT) والملاحة المتكاملة مع أجهزة قياس المسافات و/أو الأنظمة القائمة على الأقمار الصناعية
مناسبة للاستخدام في خطوط العرض العالية (± 65 درجة) والبرد الشديد والمناطق العالية
موثوقية عالية وأداء قوي

المواصفات التقنية

النوع	TDF71A
عداد التسارع
شهور التحيز التكرار	≤ 20 ميكروغرام
الشهور دقة عامل المقياس	≤20ppm
الـ (جيرو)
إمكانية تكرار التحيز	≤0.01°/h
دقة عامل المقياس	≤20ppm
المشي العشوائي	≤0.003°/√hr
الخصائص
معدل الزاوية	≥±400°/ثانية
التسارع الزاوي	100000°/sec2
التسارع	> 25 غرام
موقف متطرف	أي توجيه
وقت المواءمة	≤5 دقيقة
المدخلات/المخرجات
واجهات	3 منفذات RS422 كاملة مزدوجة، 1 منفذ إيثيرنت 100M
دقة الموقع
تحديد الشمال / دقة التوجه	...
الملاحة الثابتة/عد الأطراف	≤0.4%D
تحديد الشمال / دقة التوجه	≤3.0mil
دقة الحفاظ على المحامل/2 ساعة	≤4.0ميل
دقة موقع الملاحة المشتركة	≤2.0mil
أداء تطبيقات AHRS
دقة المسار	≤2.0mil
دقة التدحرج	≤0.5ميل
السمات
استهلاك الطاقة	< 15 واط
الأبعاد	110110100
الوزن	< 2.2kg
الحرارة	-40°C~60°C
الصدمة	15 غرام، موجة نصف الصين 11 ميس
الجهد المدخل	DC24V ((± 25٪)
التبريد	التوصيل إلى لوحة التثبيت
اهتزاز	20~2000 هرتز، 6.06 غرام
MTBF	>20000 ساعة
