تفاصيل المنتج:
|
| شهور التحيز التكرار: | ≤50 ميكروغرام | شهور دقة عامل مقياس: | ≤ 50 جزء في المليون |
|---|---|---|---|
| التكرار التحيز: | ≤0.03 درجة/ساعة ، 1σ | دقة عامل النطاق: | ≤ 50 جزء في المليون |
| مشي عشوائي: | ≤0.01 °/√Hr | اهتزاز: | 20 ~ 2000Hz ، 6.06g |
| MTBF: | ＞ 20000 ساعة |

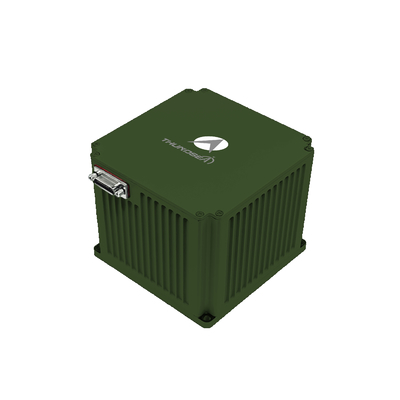

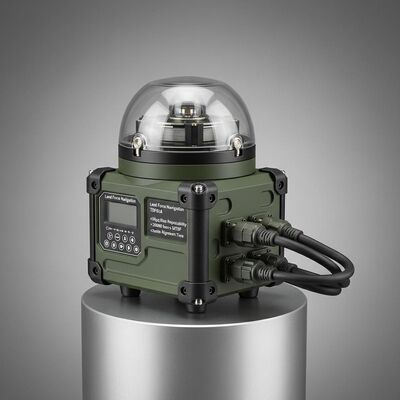

أجهزة تحديد المواقع والتوجه الضوئية للقوات البرية TDF61A
1 مقدمة
..eجهاز تحديد الموقع والتوجه الضوئي للجايرو المثبت على المركبة يستخدم الجايرو الليزر أو الألياف الضوئية ومقاييس التسارع الكوارتزية كمستشعرات أساسية.تستخدم بنية نظام الملاحة الثابتة و تعمل برنامج الملاحة المتقدم لتوفير معلومات الملاحة في الوقت الحقيقيتتضمن سلسلة المنتجات أوضاع تشغيل متعددة ، بما في ذلك تحديث السرعة الصفرية (ZUPT) ، الملاحة المتكاملة القائمة على القصور الصناعية / القمر الصناعي ، والملاحة المتكاملة القصور الصناعية / عداد المسارات.يوفر للمستخدمين مع معايير الملاحة الكاملة للسيارة، تلبية احتياجات منصات مختلفة مثبتة على المركبات.
2مجال التطبيق
مناسبة لمركبات المسح الجيوديسي، والدبابات، والمدفعية ذاتية الدفع، ومركبات قتال المشاة، والمركبات بدون طيار، والقطارات عالية السرعة، ومركبات الآلات الزراعية، الخ.
3خصائص الأداء
قادرة على المواءمة والبدء في الحالات الثابتة أو الديناميكية (في الحركة).
يحتوي على الملاحة المستقلة، وتحديث السرعة الصفرية (ZUPT) ، والملاحة المتكاملة مع أجهزة قياس المسافات و / أو الأنظمة القائمة على الأقمار الصناعية.
مناسبة للاستخدام في خطوط العرض العالية (± 65 درجة) والبرد الشديد والمناطق العالية.
موثوقية عالية
4 المعلمات الرئيسية
| النموذج | TDF61A | |
| عداد التسارع | شهور التحيز التكرار | ≤ 50 ميكروغرام |
| الشهور دقة عامل المقياس | ≤50ppm | |
| الـ (جيرو) | إمكانية تكرار التحيز | ≤0.03°/hr،σ |
| دقة عامل المقياس | ≤50ppm | |
| المشي العشوائي | ≤0.01°/√hr | |
| الخصائص | معدل الزاوية | ≥±400°/ثانية |
| التسارع الزاوي | 100000°/sec2 | |
| التسارع | >40 غرام | |
| موقف متطرف | أي توجيه | |
| وقت المواءمة | ≤5 دقيقة | |
| المدخلات/المخرجات | 3 منفذات RS422 كاملة مزدوجة، 1 منفذ إيثيرنت 100M | |
| دقة الموقع | تحديد الشمال / دقة التوجه | ... |
| الملاحة الثابتة/عد الأطراف | ≤ 1%D | |
| تحديد الشمال / دقة التوجه | ≤5.0ميل | |
| دقة الحفاظ على المحامل/2 ساعة | ≤6.0ميل | |
| دقة موقع الملاحة المشتركة | ≤3.0mil | |
| أداء تطبيقات AHRS | دقة المسار | ≤3.0mil |
| دقة التدحرج | ≤1.0mil | |
| السمات | استهلاك الطاقة | < 15 واط |
| الأبعاد | 110 × 110 × 100 | |
| الوزن | <1.7 كجم | |
| الحرارة | -40°C~60°C | |
| الصدمة | 15 غرام، موجة نصف الجانب 11 ميس | |
| الجهد المدخل | DC24V ((± 25٪) | |
| التبريد | التوصيل إلى لوحة التثبيت | |
| اهتزاز | 20~2000 هرتز،6.06 غرام | |
| MTBF | >20000 ساعة | |
