جودة TDF645B نظام الملاحة الضوئية الجيرونية العكسي في الهواء مع تكرار التحيز ≤20μg ، > 15000 ساعة MTBF ، و Fusion Multi-sensor مصنع

TDF645B نظام الملاحة الضوئية الجيرونية العكسي في الهواء مع تكرار التحيز ≤20μg ، > 15000 ساعة MTBF ، و Fusion Multi-sensor

Name: TDF645B نظام الملاحة الضوئية الجيرونية العكسي في الهواء مع تكرار التحيز ≤20μg ، > 15000 ساعة MTBF ، و Fusion Multi-sensor
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF645B
Price: 10,250.00 USD
Availability: InStock

الصفات الرئيسية

الاسم التجاري: NAVI OPTICS

رقم الموديل: TDF645B

مكان المنشأ: الصين

الشهادة: CCS

الحد الأدنى لكمية الطلب: مجموعة واحدة

القدرة على العرض: 10 مجموعات شهرياً

موعد التسليم: 5-8 أيام عمل

شروط الدفع: الاعتماد المستندي، تي/تي

التعبئة والتغليف القياسية: علبة الكرتون

TDF645B Airborne Optical Gyro-Inertial Guidance.pdf

PDF

ملخص المنتج

يوفر نظام INS الجيروسكوبي البصري المحمول جواً TDF645B دقة موضع تبلغ 1nm/6h مع دمج أجهزة الاستشعار المتعددة. تتميز بأكثر من 15,000 ساعة MTBF، -40 درجة مئوية إلى 60 درجة مئوية، وتدعم تكامل الملاحة عبر الأقمار الصناعية/السماوية/المرئية للحصول على أداء فائق للطائرات بدون طيار.

سمات المنتج المخصصة

إبراز

الملاحة الجوية البصرية الجيرولوجية الحثالة,وحدة قياس الثبات في الطيران,وحدة قياس ثابته للجهاز الضوئي

,

Aviation imu inertial measurement unit

,

Optical Gyro imu inertial measurement unit

شهور التحيز التكرار:

≥20 ميكروجرام

شهور دقة عامل مقياس:

≥20 جزء في المليون

تحيز التكرار:

≤0.008 °/ساعة

دقة عامل النطاق:

≥20 جزء في المليون

مشي عشوائي:

.003 درجة / √ ساعة

اهتزاز:

20 ~ 2000 هرتز، 6.06 جرام

MTBF:

> 15000 ساعة

وصف المنتج

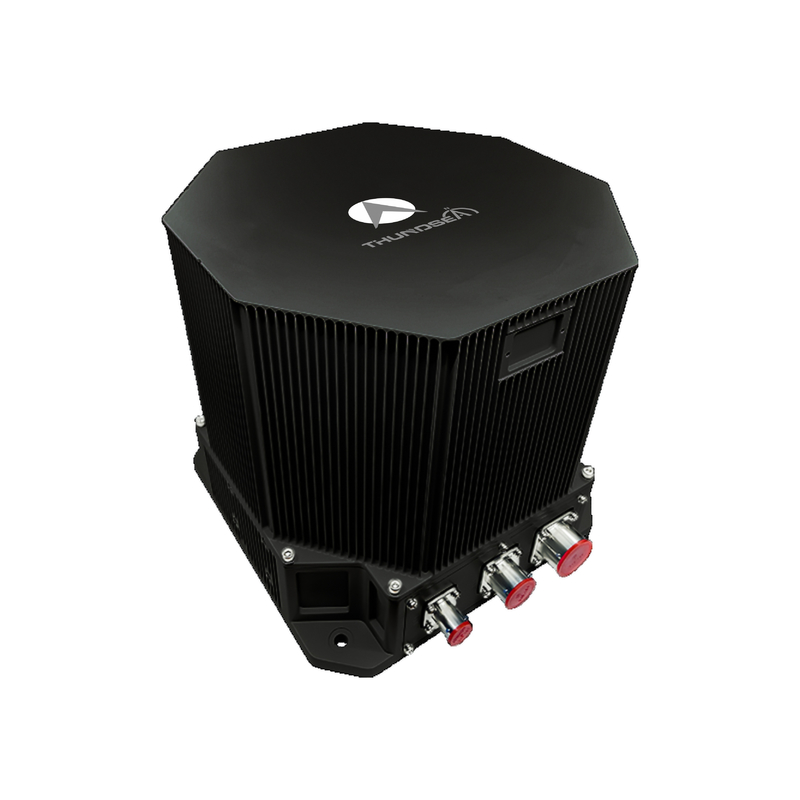

الملاحة الجوية TDF645B الملاحة الجويّة البصريّة الجيروجيرسيّة

يستخدم نظام الملاحة الجيرولوجية البصرية المحمولة جواً (INS) الموجات البصرية ومقاييس التسارع الكوارتزية كمكونات استشعار أساسية.باستخدام بنية النظام المرتبطة أو المتقلبة (المعدلة)يعمل النظام مع برنامج الملاحة المتقدم بسرعة عالية، ويقدم بيانات الملاحة في الوقت الحقيقي من خلال جوهرها الحاسوبي المتطور.

هذه السلسلة من المنتجات تمتلك قدرات تكامل متعددة المصادر، تدعم اندماج الملاحة عبر الأقمار الصناعية، والملاحة السماوية، والملاحة اللاسلكية، وبيانات مقياس الارتفاع،وأنظمة الملاحة البصرية وفقا لمتطلبات المهمةتقدم أوضاع تشغيل مرنة تتراوح من الملاحة الثابتة الباطنية إلى الاندماج المتعدد المستشعرات المحسّن، وتوفر معايير الملاحة الشاملة بما في ذلك الموقف الدقيق، والسرعة،معلومات الموقف والموقف للمنصات المحمولة جواً.

مجالات التطبيق

مناسبة للطائرات بدون طيار ذات الأجنحة الثابتة والطائرات بدون طيار ذات الأجنحة الدورية والمركبات المتخصصة في الجو.

خصائص الأداء

يدعم اندماج أجهزة استشعار متعددة ، يتضمن بيانات الأقمار الصناعية والسماوية ومقياس الارتفاع والإذاعة والملاحة البصرية
يدعم التبديل بين المواءمة الذاتية ، ومواءمة القاعدة المتحركة ، ومواءمة النقل بناءً على احتياجات العميل
قادرة على التوجيه على منصات الاهتزاز الأرضية والتوجيه أثناء الطيران
مجهزة بوظائف الكشف عن أخطاء النظام والإنذار

المواصفات التقنية

نوع المعيار	المواصفات	القيمة
عداد التسارع	شهور التحيز التكرار	≤ 20 ميكروغرام
عداد التسارع	الشهور دقة عامل المقياس	≤20ppm
الـ (جيرو)	إمكانية تكرار التحيز	≤0.008°/ساعة
	دقة عامل المقياس	≤20ppm
	المشي العشوائي	≤0.003°/√hr
الخصائص	دقة الموقع (الخلل النقي)	≤1nm/6h
	دقة الموقع (مزيج الأقمار الصناعية الملاحية الثابتة)	أفضل من دقة الأقمار الصناعية
	دقة السرعة (الخلل النقي)	≤1.0m/s
	دقة السرعة (مجموعة الأقمار الصناعية الملاحية الثابتة)	≤0.2m/s
معدل الزاوية		≥±400°/ثانية
التسارع الزاوي		100000°/sec2
التسارع		> 25 غرام
موقف متطرف		أي توجيه
وقت المواءمة		≤8 دقيقة
المدخلات/المخرجات		3 منفذات RS422 كاملة مزدوجة، 1 منفذ إيثيرنت 100M
أداء تطبيقات AHRS	دقة التوجيه (الخلل النقي)	≤0.1°sec ((L)
أداء تطبيقات AHRS	دقة المسار (مزيج الملاحة بالأقمار الصناعية)	≤0.05°sec ((L)
دقة التدحرج	الحصانة الخالصة	≤0.05 درجة
دقة التدحرج	مزيج الملاحة الفضائية	≤0.02 درجة
استهلاك الطاقة		<40 واط
الأبعاد		193169160
الوزن		< 6.5 كجم
الحرارة		-40°C~60°C
الصدمة		15 غرام، موجة نصف الصين 11 ميس
الجهد المدخل		DC24V ((± 25٪)
التبريد		التوصيل إلى لوحة التثبيت
اهتزاز		20~2000 هرتز، 6.06 غرام
MTBF		>15000 ساعة
