تفاصيل المنتج:
|
| شهور التحيز التكرار: | ≤20 ميكروغرام | شهور دقة عامل مقياس: | ≤20 جزء في المليون |
|---|---|---|---|
| التكرار التحيز: | ≤0.008 °/ساعة | دقة عامل النطاق: | ≤20 جزء في المليون |
| مشي عشوائي: | ≤0.003 °/√Hr | اهتزاز: | 20 ~ 2000Hz ، 6.06g |
| MTBF: | ＞ 20000 ساعة |

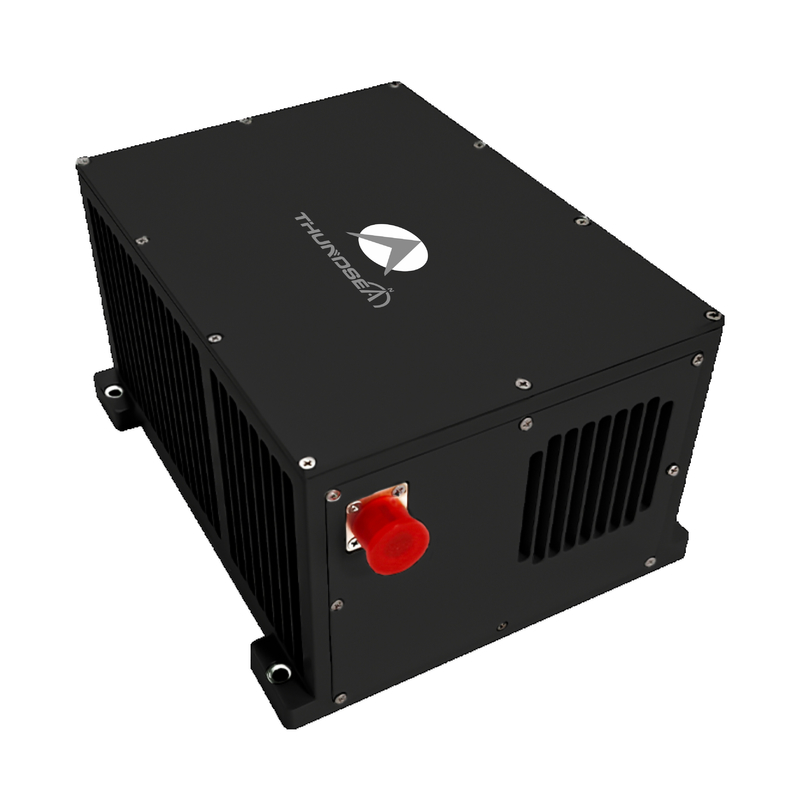

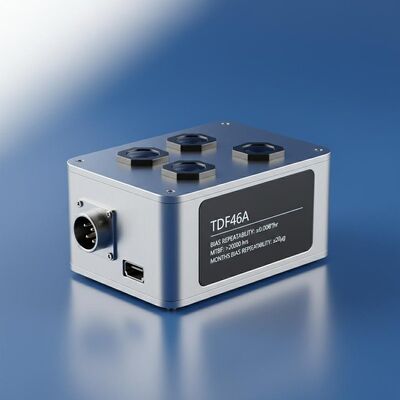

الملاحة الجوية TDF46A الملاحة البصرية الجيرولوجية العاطلية
1 مقدمة
يستخدم نظام الملاحة العكسي الضوئي المتحرك في الجو أجهزة التنقيط الضوئي (FOG) ومساعي الكوارتز عالية الدقة كعناصر الاستشعار الأساسية.تعمل إما تحت بنية النظام المرتبطة أو المنقسمةباستخدام خوارزميات الملاحة المتقدمة التي يتم معالجتها من خلال وحدات الحوسبة المضمنة ، فإنه يحقق حساب معايير الثبات في الوقت الحقيقي بمعدلات تحديث تتجاوز 200 هرتز.هذا النظام يحتوي على قدرات اندماج أجهزة الاستشعار متعددة المجالات، ودمج الملاحة عبر الأقمار الصناعية (GNSS) ، والتحديد الموقع السماوي، والقياس الارتفاعي البارومتري، والملاحة الراديوية، وإدخالات قياس المسافة المرئية من خلال تقنيات تصفية كالمان التكيفية.يمكن تكوين أنماط التشغيل ديناميكيا بين الملاحة الثابتة الباطنية وحالات الزيادة الهجينة، وتقدم حلول شاملة للملاحة على المنصة بما في ذلك الموقف الثلاثي الأبعاد والسرعة والموقف ومعلمات الاتجاه.
2مجالات التطبيق
مناسبة للطائرات بدون طيار ذات الأجنحة الثابتة والطائرات بدون طيار ذات الأجنحة الدورية والمركبات المتخصصة في الجو.
3الأداءجالخصائص
قادرة على التنسيق على منصات الاهتزاز القائمة على الأرض والتنسيق أثناء الرحلة.
يدعم التبديل بين المواءمة الذاتية ، ومواءمة القاعدة المتحركة ، ومواءمة النقل بناءً على احتياجات العميل.
يدعم الاندماج المتعدد المستشعرات، ويتضمن بيانات الأقمار الصناعية، السماوية، مقياس الارتفاع، الراديو، والملاحة البصرية.
مجهزة بوظائف الكشف عن أخطاء النظام والإنذار.
4 المعلمات الرئيسية
| النوع | TDF46A | ||
| عداد التسارع | شهور التحيز التكرار | ≤ 20 ميكروغرام | |
| الشهور دقة عامل المقياس | ≤20ppm | ||
| الـ (جيرو) | إمكانية تكرار التحيز | ≤0.008°/ساعة | |
| دقة عامل المقياس | ≤20ppm | ||
| المشي العشوائي | ≤0.003°/√hr | ||
| الخصائص | دقة الموقع | الحصانة الخالصة | ≤ 0.8nm / 1 ساعة |
| مجموعة الأقمار الصناعية للملاحة الثابتة | أفضل من دقة الأقمار الصناعية | ||
| دقة السرعة | الحصانة الخالصة | ≤1.0m/s | |
| مجموعة الأقمار الصناعية للملاحة الثابتة | ≤0.2m/s | ||
| معدل الزاوية | ≥±400°/ثانية | ||
| التسارع الزاوي | 100000°/sec2 | ||
| التسارع | > 25 غرام | ||
| موقف متطرف | أي توجيه | ||
| وقت المواءمة | ≤8 دقيقة | ||
| المدخلات/المخرجات | 3 منفذات RS422 كاملة مزدوجة، 1 منفذ إيثيرنت 100M | ||
| وقت المواءمة | الوقت | <5 دقيقة | |
| أداء تطبيقات AHRS | دقة المسار | الحصانة الخالصة | ≤0.1°sec ((L) |
| مزيج الملاحة الفضائية | ≤0.05°sec ((L) | ||
| دقة التدحرج | الحصانة الخالصة | ≤0.03 درجة | |
| مزيج الملاحة الفضائية | ≤0.015 درجة | ||
| السمات | استهلاك الطاقة | < 20 واط | |
| الأبعاد | 195×160×108 | ||
| الوزن | <3.9kg | ||
| الحرارة | -40°C~60°C | ||
| الصدمة | 15 غرام، موجة نصف الجانب 11 ميس | ||
| الجهد المدخل | DC24V ((± 25٪) | ||
| التبريد | التوصيل إلى لوحة التثبيت | ||
| اهتزاز | 20~2000 هرتز،6.06 غرام | ||
| MTBF | >20000 ساعة | ||
